首页/其他/其他/其他/电源
  • 电源-TRIO-PS/1AC/24DC/ 2.5
  • 电源-TRIO-PS/1AC/24DC/ 2.5
  • 电源-TRIO-PS/1AC/24DC/ 2.5
  • 电源-TRIO-PS/1AC/24DC/ 2.5

电源

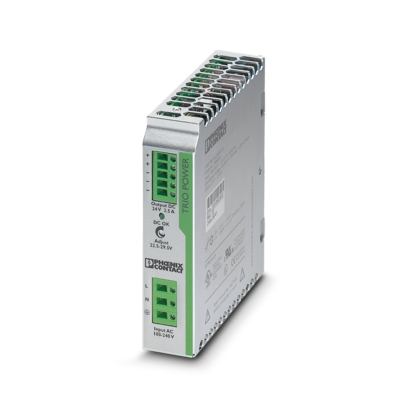

TRIO-PS/1AC/24DC/ 2.5

会员价
￥？
认证享优惠&积分兑好礼>>
已售： 1000+
物料号： 2866268
无现货
起订量： 1
预计货期：  实际交期请联系客服

用于DIN导轨安装的TRIO POWER电源，初级开关模式，输入：1相，输出：24 V DC/2.5 A

加入购物车 咨询客服 前往官网查看更多
不得小于包装数1！
商品推荐
  • 产品详情
  • 订购说明
技术参数
  • 输入数据

    • 交流电运行

    • 额定输入电压范围

      100 V AC ... 240 V AC

    • 输入电压范围

      85 V AC ... 264 V AC (降低额定值< 90 V AC: 2.5 %/V)

    • 衰减

      < 90 V AC (2.5 %/V)

    • AC输入电压范围

      85 V AC ... 264 V AC (降低额定值< 90 V AC: 2.5 %/V)

    • 最大介电强度

      300 V AC

    • 电源电压的电压类型

      AC

    • 冲击电流

      < 15 A

    • 冲击电流积分 (I2t)

      0.5 A2s

    • AC频率范围

      45 Hz ... 65 Hz

    • 电网缓冲时间

      > 20 ms (120 V AC)

    • 电网缓冲时间

      > 100 ms (230 V AC)

    • 电耗量

      0.95 A (120 V AC)

    • 电耗量

      0.5 A (230 V AC)

    • 额定功耗

      97 VA

    • 保护电路

      瞬态电涌保护; 压敏电阻

    • 功率因数（cos phi）

      0.72

    • 典型响应时间

      < 1 s

    • 输入熔断器

      2 A (慢熔断，内部)

    • 允许备用熔断器

      B6 B10 B16

    • 推荐使用的输入保护断路器

      6 A ... 16 A (特性B、C、D、K)

    • PE放电电流

      < 3.5 mA

  • 输出数据
    • 效率

      86 % (230V AC和额定值)

    • 输出特性

      U/I

    • 额定输出电压

      24 V DC ±1 %

    • 输出电压（USet）的设置范围

      22.5 V DC ... 29.5 V DC (> 24 V DC，稳定容量限制)

    • 额定输出电流（IN）

      2.5 A (UOUT = 24 V DC)

    • 衰减

      55 °C ... 70 °C (2.5 %/K)

    • 反馈电压电阻

      35 V DC

    • 输出端处的过电压保护 (OVP)

      < 35 V DC

    • 最大电容负载

      无限

    • 主动电流限制

      约5A（短路情况下）

    • 控制偏差

      < 1 % (负载的变化，静态10 % ... 90 %)

    • 控制偏差

      < 2 % (负载的变化，动态10 % ... 90 %)

    • 控制偏差

      < 0.1 % (输入电压的变化范围为±10 %)

    • 残波

      < 30 mVSS

    • 输出功率

      60 W

    • 峰值切换电压额定负载

      < 20 mVSS

    • 最大空载功耗

      0.8 W

    • 最大额定负载功率损耗

      10 W

    • 上升时间

      < 2 ms (UOUT (10 % ... 90 %))

    • 并连

      是，用于冗余和增加容量

    • 串连

      是

  • 连接数据

    • 输入

    • 连接方式

      螺钉连接

    • 刚性导线最小横截面

      0.2 mm²

    • 刚性导线最大横截面

      2.5 mm²

    • 柔性导线最小横截面

      0.2 mm²

    • 柔性导线最大横截面

      2.5 mm²

    • 最小导线横截面AWG

      24

    • 最大导线横截面AWG

      14

    • 剥线长度

      9 mm

    • 螺纹

      M2,5

    • 最小紧固扭矩

      0.4 Nm

    • 最大紧固扭矩

      0.5 Nm

    • 输出

    • 连接方式

      螺钉连接

    • 刚性导线最小横截面

      0.2 mm²

    • 刚性导线最大横截面

      2.5 mm²

    • 柔性导线最小横截面

      0.2 mm²

    • 柔性导线最大横截面

      2.5 mm²

    • 最小导线横截面AWG

      24

    • 最大导线横截面AWG

      14

    • 剥线长度

      9 mm

    • 螺纹

      M2,5

    • 最小紧固扭矩

      0.4 Nm

    • 最大紧固扭矩

      0.5 Nm

  • 信号处理
    • 信号类型

      LED

    • 工作电压显示

      绿色LED

    • 信号输出

    • 状态显示

      “DC OK” LED 绿色

    • 关于状态显示的注意事项

      U输出>21.5V： LED点亮

  • 电气特性
    • 绝缘电压输入／输出

      4 kV AC (类型测试)

    • 绝缘电压输入／输出

      2 kV AC (常规测试)

    • 绝缘电压输出／PE

      500 V DC (类型测试)

    • 绝缘电压输入／PE

      2 kV AC (类型测试)

    • 绝缘电压输入／PE

      2 kV AC (常规测试)

  • 产品属性
    • 产品类型

      电源

    • 产品系列

      TRIO POWER

    • MTBF (IEC 61709, SN 29500)

      > 2054000 h

    • 绝缘特性

    • 保护等级

      I (带PE连接)

    • 过电压类别

      III

    • 污染等级

      2

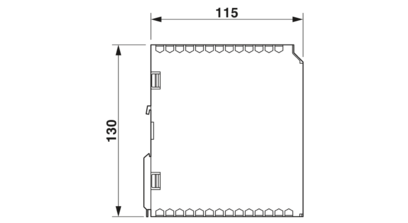

  • 尺寸
    • 宽度

      32 mm

    • 高度

      130 mm

    • 深度

      115 mm

    • 安装尺寸

    • 左侧/右侧安装距离

      0 mm / 0 mm

    • 顶部/底部安装距离

      50 mm / 50 mm

  • 安装
    • 安装类型

      DIN导轨安装

    • 组装说明

      可并排安装：水平间距0 mm，垂直间距50 mm

    • 安装位置

      水平DIN导轨NS35，EN60715

    • 带保护涂层

      否

  • 材料规格
    • 外壳材料

      金属

    • 外壳类型

      钢板，镀锌

    • 侧边组件类型

      铝

  • 环境和真实条件

    • 环境条件

    • 保护等级

      IP20

    • 环境温度（运行）

      -25 °C ... 70 °C (> 55 °C 衰减: 2.5%/K)

    • 环境温度（存放/运输）

      -40 °C ... 85 °C

    • 气候等级

      3K3（符合EN 60721标准）

    • 允许的最大相对湿度（操作）

      ≤ 95 % (25 °C 时，无冷凝)

    • 电击

      所有方向15g，符合IEC 60068-2-27标准

    • 振动（操作）

      < 15 Hz， 振幅±2.5 mm （符合IEC 60068-2-6）

    • 振动（操作）

      15 Hz ... 150 Hz，2.3g，90 min.

  • 标准和规范
    • 标准——电源安装中所用的电子设备以及在电源安装中电子设备的组装

      EN 50178/VDE 0160 (PELV)

    • 标准——主协波电流限值

      EN 61000-3-2

    • 标准——电气安全

      EN 60950-1/VDE 0805 (SELV)

    • 标准——防止冲击电流，电气设备中保护性隔离的基本要求

      EN 50178

    • 标准——安全超低电压

      EN 60950-1 (SELV)

    • 标准——安全超低电压

      EN 60204 (PELV)

    • 标准——安全绝缘

      DIN VDE 0100-410

  • 认证
    • 造船工业许可

      DNV GL (EMC A)

    • UL认证

      UL/C-UL，隶属UL 508

    • UL认证

      UL/C-UL，隶属UL 60950-1

    • 一致性/认证

    • SIL符合IEC 61508标准

      0

  • 电磁兼容数据
    • 电磁兼容性

      符合2014/30/EU电磁兼容指令

    • 低压指令

      符合低电压指令2014/35/EC

    • 噪音排放的电磁兼容要求

      EN 61000-6-3

    • 噪音排放的电磁兼容要求

      EN 61000-6-4

    • 抗噪的电磁兼容要求

      EN 61000-6-1

    • 抗噪的电磁兼容要求

      EN 61000-6-2

    • 静电放电

    • 标准/规程

      EN 61000-4-2

    • 静电放电

    • 触点放电

      8 kV (强度测试4)

    • 空气放电

      8 kV (强度测试 3)

    • 备注

      标准 A

    • 高频电磁场

    • 标准/规程

      EN 61000-4-3

    • 高频电磁场

    • 频率范围

      80 MHz ... 1 GHz

    • 测试场强

      10 V/m

    • 频率范围

      1 GHz ... 2 GHz

    • 测试场强

      10 V/m

    • 频率范围

      2 GHz ... 3 GHz

    • 测试场强

      10 V/m

    • 备注

      标准 A

    • 快速瞬态（脉冲）

    • 标准/规程

      EN 61000-4-4

    • 快速瞬态（脉冲）

    • 输入

      4 kV (强度测试4 - 非对称)

    • 输出

      2 kV (强度测试3 - 非对称)

    • 备注

      标准 A

    • 电涌电压负载（电涌）

    • 标准/规程

      EN 61000-4-5

    • 电涌电压负载（电涌）

    • 输入

      1 kV (强度测试2 - 对称)

    • 输入

      2 kV (强度测试3 - 非对称)

    • 输出

      0.5 kV (强度测试1 - 对称)

    • 输出

      0.5 kV (强度测试1 - 非对称)

    • 备注

      标准 B

    • 传导干扰

    • 标准/规程

      EN 61000-4-6

    • 传导干扰

    • 频率范围

      10 kHz ... 15 kHz

    • 频率范围

      10 kHz ... 15 kHz

    • 备注

      标准 A

    • 备注

      标准 A

    • 电压

      3 V (强度测试2)

    • 电压

      3 V (强度测试2)

    • 传导干扰

    • 频率范围

      10 kHz ... 15 kHz

    • 频率范围

      10 kHz ... 15 kHz

    • 备注

      标准 A

    • 备注

      标准 A

    • 电压

      3 V (强度测试2)

    • 电压

      3 V (强度测试2)

    • 压降

    • 标准/规程

      EN 61000-4-11

    • 辐射干扰

    • 标准/规程

      EN 61000-6-3

    • 无线电干扰电压符合EN 55011标准

      EN 55011（EN 55022）B 类，应用领域： 工业和民用

    • 无线电干扰符合EN 55011标准

      EN 55011（EN 55022） B类，应用领域： 工业和民用
