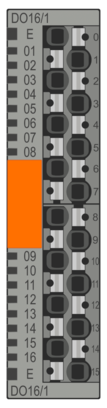

数字量模块

AXL SE DO16/1

会员价
￥？
认证享优惠&积分兑好礼>>
已售： 1000+
物料号： 1088129
无现货
起订量： 1
预计货期：  实际交期请联系客服

Axioline Smart Elements，数字量输出模块，数字输出: 16，24 V DC，500 mA，连接技术: 1线制，保护等级: IP20

加入购物车 咨询客服 前往官网查看更多
不得小于包装数1！
商品推荐
  • 产品详情
  • 订购说明
技术参数
  • 尺寸
    • 宽度

      14.9 mm

    • 高度

      62.2 mm

    • 深度

      62 mm

  • 说明

    • 应用说明

    • 应用说明

      只用于工业应用

  • 接口

    • Smart Element接口

    • 接口数

      1

    • 连接方式

      卡缘连接器

    • 传输速度

      请参见使用Smart Element的系统。

    • 至准备就绪的起动时间

      < 500 ms

  • 系统属性

    • 模块

    • 十六进制ID编码

      无

    • 过程数据通道

      16 位

    • 输入地址区域

      0 Byte

    • 输出地址区域

      2 Byte

    • 所需的参数数据

      9 Byte

    • 所需的组态数据

      6 Byte

  • 输出数据

    • 数字量:

    • 输出名称

      数字输出

    • 连接方式

      直插式连接

    • 连接系统

      1线制

    • 输出数目

      16

    • 保护电路

      短路和过载保护; 电子

    • 输出电压

      24 V

    • 因电流中断引起的电压限制

      -32.8 V DC ... -15 V DC

    • 每个模块的最大输出电流

      最大 6 A (同时确保不超过允许的最大电流6 A!)

    • 额定输出电压

      24 V DC

    • 最小负载

      10 kΩ

    • 断开时的输出电压

      最大 1 V

    • 断开时的输出电流

      最大 300 µA

    • 额定负载，感性

      12 VA (1.2 H，48 Ω，额定电压)

    • 额定负载，指示灯

      12 W (额定电压)

    • 额定负载，阻性

      12 W (48 Ω，额定电压)

    • 切换频率

      最大 1200 每秒 (阻性负载，负载电流不低于50 mA)

    • 切换频率

      最大 1 每秒 (带电感负载)

    • 切换频率

      最大 16 每秒 (带标称灯负载)

    • 抗短脉冲的反转电压

      1 s时间内受限保护高达0.5 A

    • 过载行为

      关闭后自动重启

    • 电感过载动作

      输出可能会被毁坏

    • 信号延迟

      最大 100 µs (上电时)

    • 信号延迟

      最大 100 µs (关断时，具备最低50 mA的负载电流)

    • 过流关闭

      最小 0.7 A

    • 切断时带接地连接断开的输出电流

      < 1 mA

  • 产品属性
    • 产品类型

      I/O 部件

    • 产品系列

      Axioline Smart Elements

    • 类型

      模块

    • 安装位置

      请参见使用Smart Element的系统。

    • 绝缘特性

    • 过电压类别

      II (IEC 60664-1，EN 60664-1)

    • 污染等级

      2 (IEC 60664-1，EN 60664-1)

  • 电气特性
    • 额定条件下的最大功耗

      1.2 W

    • 电位: Smart Elements的逻辑电源（USE）

    • 电源电压

      使用卡缘连接器

    • 电位: I/O电源（UP）

    • 电源电压

      24 V DC (使用卡缘连接器)

    • 电源电压范围

      19.2 V DC ... 30 V DC (包括所有公差，包括纹波)

    • 电流消耗

      最大 6 A

    • 电耗量

      最小 40 mA (未连接外围设备)

    • 保护电路

      电涌保护; 请参见使用Smart Element的系统。

    • 保护电路

      极性保护; 并联二极管

    • 电气隔离/电压范围的隔离

    • 测试电压: 逻辑电源/24 V电源（I/O）

      500 V AC， 50 Hz， 1 min

    • 测试电压: 逻辑电源/功能接地

      500 V AC， 50 Hz， 1 min

    • 测试电压: 24 V电源（I/O）/功能接地

      500 V AC， 50 Hz， 1 min

  • 连接数据

    • 连接技术

    • 连接名称

      I/O

    • 连接方法方面的注意事项

      请注意Axioline Smart Elements用户手册中有关线径的信息。

    • 连接方法方面的注意事项

      在导线横截面较小且电流较大的情况下，接线点温度可能会超过环境温度达45 K。

    • 连接方法方面的注意事项

      选择电缆时，请注意IEC或UL允许的工作温度。

    • 导线连接

    • 连接方式

      直插式连接

    • 刚性导线横截面

      0.25 mm² ... 1.5 mm²

    • 柔性导线横截面

      0.25 mm² ... 1.5 mm²

    • 可连接导向横截面 AWG

      24 ... 16

    • 柔性导线横截面，带不含绝缘套管的冷压头

      0.25 mm² ... 1.5 mm²

    • 柔性导线横截面，带套管，带塑料绝缘套管

      0.25 mm² ... 1.5 mm²

    • 剥线长度

      8 mm

    • I/O

    • 连接方式

      直插式连接

    • 连接方法方面的注意事项

      请注意Axioline Smart Elements用户手册中有关线径的信息。

    • 连接方法方面的注意事项

      在导线横截面较小且电流较大的情况下，接线点温度可能会超过环境温度达45 K。

    • 连接方法方面的注意事项

      选择电缆时，请注意IEC或UL允许的工作温度。

    • 硬导线横截面

      0.25 mm² ... 1.5 mm²

    • 柔性导线横截面

      0.25 mm² ... 1.5 mm²

    • 可连接导向横截面 AWG

      24 ... 16

    • 柔性导线横截面，带套管，带塑料绝缘套管

      0.25 mm² ... 1.5 mm²

    • 柔性导线横截面，带不含绝缘套管的冷压头

      0.25 mm² ... 1.5 mm²

    • 剥线长度

      8 mm

  • 环境和真实条件

    • 环境条件

    • 环境温度（运行）

      -25 °C ... 60 °C

    • 保护等级

      IP20

    • 空气压力（运行）

      70 kPa ... 106 kPa (最高可达海拔3000 m)

    • 空气压力（存放/运输）

      70 kPa ... 106 kPa (最高可达海拔3000 m)

    • 环境温度（存放/运输）

      -40 °C ... 85 °C

    • 允许湿度（运行）

      5 % ... 95 % (无冷凝)

    • 允许湿度（存放/运输）

      5 % ... 95 % (无冷凝)

  • 标准和规范
    • 保护等级

      III (IEC 61140，EN 61140，VDE 0140-1)

  • 安装
    • 安装类型

      插拔式安装 (Smart Element插槽)

    • 安装位置

      请参见使用Smart Element的系统。
