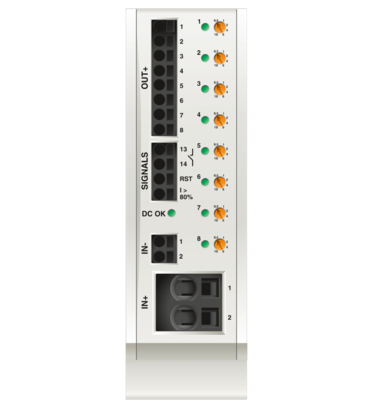

电子设备断路器

CBM E8 24DC/0.5-10A NO-R

会员价
￥？
认证享优惠&积分兑好礼>>
已售： 1000+
物料号： 2905744
有现货
起订量： 1
预计货期：  实际交期请联系客服

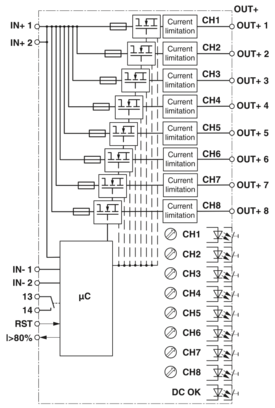

多通道电子设备断路器，带有有功电流限制，可在过载和短路的情况下保护八个负载（24 V DC）。带有额定电流助手和电子锁，用于设置额定电流。安装在DIN导轨上。

加入购物车 咨询客服 前往官网查看更多
不得小于包装数1！
商品推荐
  • 产品详情
  • 订购说明
技术参数
  • 产品属性
    • 产品类型

      设备断路器

    • 产品系列

      CBM

    • 类型

      导轨安装模块，单片

    • 位数

      1

    • 通道数目

      8

    • 绝缘特性

    • 保护等级

      III

    • 污染等级

      2

  • 电气特性

    • 概述

    • 工作电压

      18 V DC ... 30 V DC

    • 额定电压

      24 V DC

    • 标称工作电流IN

      最大 80 A DC (适用于双电源IN+，至少2 x 6 mm²)

    • 标称工作电流IN

      最大 70 A DC (用于UL 2367)

    • 标称工作电流 IN

      0.5 / 1 / 2 / 4 / 6 / 10 A DC (每个输出通道均可调)

    • 额定电流（预调）

      0.5 A

    • 额定过电压

      0.5 kV

    • 分断方法

      E (电子)

    • 反馈电阻

      最大 35 V DC

    • 要求的备用保险丝

      仅在电源的Imax > 短路开关容量时需要。内置故障安全元件。

    • 短路开关容量

      300 A

    • 介电强度

      最大 30 V DC (负载电路)

    • 主动电流限制

      典型值 2.0 x IN (0.5 - 1 A)

    • 主动电流限制

      典型值 1.5 x IN (2 - 10 A)

    • 保险丝

      电子

    • 效率

      > 99 %

    • 闭路电流 I0

      典型值 50 mA

    • 功耗

      1.2 W (无负载运行)

    • 功耗

      17.2 W (正常运行)

    • 模块初始化时间

      3.3 s

    • 关闭一条通道后的等待时间

      10 s (过载/短路)

    • 测量公差I

      典型值 40 % (0.5 A ... 1 A)

    • 测量公差I

      典型值 10 % (2 A ... 10 A)

    • 温度衰减

      40 A DC (在70 °C时（UL 2367时为65°C）)

    • 温度衰减

      50 A DC (60 °C时)

    • 温度衰减

      60 A DC (50 °C时)

    • 温度衰减

      70 A DC (40 °C时)

    • 温度衰减

      80 A DC (40 °C时)

    • 温度衰减

      70 A DC (UL 2367时为40 °C)

    • MTBF (IEC 61709, SN 29500)

      1304293 h (25 °C时)

    • MTBF (IEC 61709, SN 29500)

      858501 h (40 °C时)

    • MTBF (IEC 61709, SN 29500)

      440048 h (60 °C时)

    • 失效安全元器件

      15 A DC (每个输出通道)

    • 触点类型

      不带电气隔离

    • 负载电路

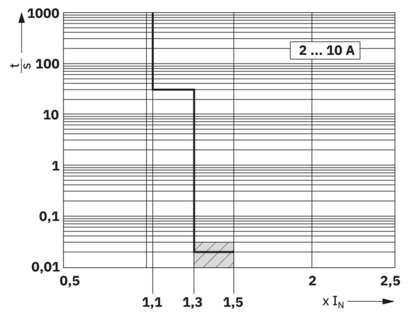

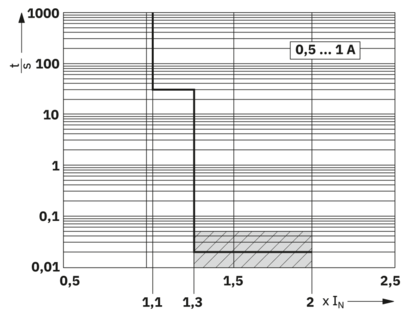

    • 停机时间

      0.02 s (> 1.3 x IN)

    • 停机时间

      30 s (1.1 ... 1.3 x IN)

    • 欠压关闭

      ≤ 17.8 V DC (有源)

    • 欠压关闭

      ≥ 19 V DC (无源)

    • 过电压关闭

      ≥ 30.5 V DC (有源)

    • 过电压关闭

      ≤ 29.5 V DC (无源)

    • 最大电容负载

      75000 µF

    • 冲击抑制

      0.1 s (每个输出通道)

    • 复位

    • 输入电压范围

      7 V DC ... 30 V DC (使用下降沿复位)

    • 电耗量

      典型值 0.4 mA (24 V DC)

    • 脉冲长度

      ≥ 50 ms (高信号)

    • 脉冲长度

      ≥ 50 ms (低信号)

    • 电压

      < 5 V DC (低信号)

    • 电压

      > 8 V DC (高信号)

    • 状态输出

    • 输出电压

      24 V DC

    • 输出电流

      最大 20 mA (在I > 80%时至少一个通道)

    • 指示器/远程信号发送

    • 连接名称

      遥信报警回路

    • 切换功能

      N/O触点

    • 标称工作电压

      0 V DC ... 30 V DC

    • 操作电流

      1 mA DC ... 100 mA DC

  • 连接数据

    • 主电路IN+

    • 连接方式

      直插式连接

    • 剥线长度

      18 mm

    • 刚性导线横截面

      0.75 mm² ... 16 mm²

    • 可连接导向横截面 AWG

      20 ... 4

    • 柔性导线横截面，带套管，带塑料绝缘套管

      0.75 mm² ... 10 mm²

    • 柔性导线横截面，带不含绝缘套管的冷压头

      0.75 mm² ... 16 mm²

    • 主电路IN-

    • 连接方式

      直插式连接

    • 剥线长度

      10 mm

    • 刚性导线横截面

      0.2 mm² ... 2.5 mm²

    • 可连接导向横截面 AWG

      24 ... 12

    • 柔性导线横截面，带套管，带塑料绝缘套管

      0.25 mm² ... 1.5 mm²

    • 柔性导线横截面，带不含绝缘套管的冷压头

      0.25 mm² ... 2.5 mm²

    • 主电路OUT

    • 连接方式

      直插式连接

    • 剥线长度

      10 mm

    • 刚性导线横截面

      0.2 mm² ... 2.5 mm²

    • 可连接导向横截面 AWG

      24 ... 12

    • 柔性导线横截面，带套管，带塑料绝缘套管

      0.25 mm² ... 1.5 mm²

    • 柔性导线横截面，带不含绝缘套管的冷压头

      0.25 mm² ... 2.5 mm²

    • 遥信报警回路

    • 剥线长度

      10 mm

    • 刚性导线横截面

      0.2 mm² ... 2.5 mm²

    • 可连接导向横截面 AWG

      24 ... 12

    • 柔性导线横截面，带套管，带塑料绝缘套管

      0.25 mm² ... 1.5 mm²

    • 柔性导线横截面，带不含绝缘套管的冷压头

      0.25 mm² ... 2.5 mm²

  • 信号处理
    • DC OK LED熄灭

      关 (无电源电压)

    • DC OK LED黄色

      闪烁 (欠压激活，电压 ≤ 17.8 V，激活的通道关闭且通道LED亮起红色)

    • DC OK LED黄色

      闪烁 (欠压关断未激活，设备处于欠压关断状态)

    • DC OK LED绿色

      闪烁 (工作电压在标称范围18 ... 30 V内)

    • DC OK LED红色

      闪烁 (超压关断激活，电压 ≥ 30.5 V，通道关闭且通道LED亮起红色)

    • DC OK LED红色

      闪烁 (超压关断未激活，设备处于超压关断状态)

    • 通道LED熄灭

      关 (通道已关闭)

    • 通道LED黄色

      闪烁 (通道接通，通道负载 > 80% )

    • 通道LED黄色-绿色

      闪烁 (通道接通，标称电流助手激活)

    • 通道LED绿色

      闪烁 (通道已接通)

    • 通道LED绿色

      闪烁 (通道接通，编程模式激活)

    • 通道LED红色

      闪烁 (通道关闭，超压或欠压激活)

    • 通道LED红色

      ON暂时 (通道关闭，10秒冷却阶段，过载或短路释放)

    • 通道LED红色

      闪烁 (通道关闭，准备好重新接通，过载或短路释放)

    • 通道LED红色-黄色

      闪烁 (通道接通，过载模式，容量大约110 ... 130%，30秒后关断)

    • 通道LED红色-绿色

      闪烁 (通道关闭，编程模式激活，过载或短路释放后调节电流)

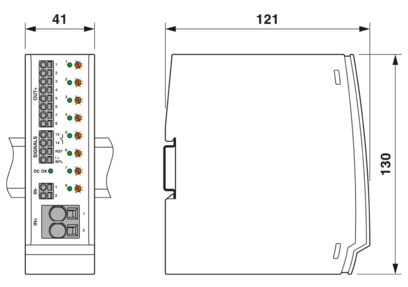

  • 尺寸
    • 宽度

      41 mm

    • 高度

      130 mm

    • 深度

      121 mm (7.5 mm（含DIN导轨）)

  • 材料规格
    • 颜色

      浅灰 (RAL 7035)

    • 颜色

      灰色 (RAL 7042)

    • 标识材料

      PC

    • 标识材料

      PA 6.6

    • 标识材料

      PC

    • 标识材料

      PBT-FR17

    • 标识材料

      POM

    • 阻燃等级，符合UL 94

      V-0

  • 环境和真实条件

    • 环境条件

    • 保护等级

      IP20

    • 环境温度（运行）

      -25 °C ... 70 °C (在-40 C下进行类型测试)

    • 环境温度（运行）

      -25 °C ... 65 °C (用于UL 2367)

    • 环境温度（存放/运输）

      -40 °C ... 80 °C

    • 海拔

      ≤ 6000 m (amsl)

    • 湿度测定

      240 h，95 % RH，40 °C

    • 冲击力（运行）

      30g (IEC 60068-2-27，测试Ea)

    • 振动（操作）

      5 Hz ... 24.9 Hz (振幅 ±1.6 mm；符合IEC 60068-2-6，试验Fc)

    • 振动（操作）

      24.9 Hz … 150 Hz (根据DNV GL补充共振频率测试，加速度 4g；符合IEC 60068-2-6，试验Fc)

  • 认证

    • UL认证

    • 标识

      UL/C-UL Listed UL 508

    • 标识

      UL Recognized UL 2367

    • 标识

      UL ANSI/ISA-12.12.01 Class I, Division 2, Groups A, B, C, D (Hazardous Location)

    • 造船业许可

    • 标识

      DNV GL

    • 腐蚀性气体测试

    • 标识

      ISA S71.04.2013 G3 Harsh Group A

    • 造船业数据

    • Temperature

      D

    • Humidity

      B

    • 振动

      B

    • EMC

      A

    • Enclosure

      Required protection according to the Rules shall be provided upon installation on board

  • 标准和规范
    • 标准/规格

      EN 61000-6-2

    • 注意事项

      电磁兼容 – 工业区域的抗干扰性

    • 标准/规格

      EN 61000-6-3

    • 注意事项

      电磁兼容 – 住宅、商业和商业物业及小型企业的排放

    • 标准/规格

      EN 60068-2-6

    • 注意事项

      环境影响 – 振动（正弦）

    • 标准/规格

      EN 60068-2-1

    • 注意事项

      环境影响 – 第2-1部分：测试 – 测试A：寒冷

    • 标准/规格

      EN 60068-2-2

    • 注意事项

      环境影响 – 第2-2部分：测试 – 测试B：干热

    • 标准/规格

      EN 60068-2-78

    • 注意事项

      环境影响 – 湿度和热，恒定

  • 安装
    • 安装类型

      DIN导轨： 35 mm
