首页/连接/接线端子/保险丝接线端子、元件端子和二级管端子/保险丝接线端子

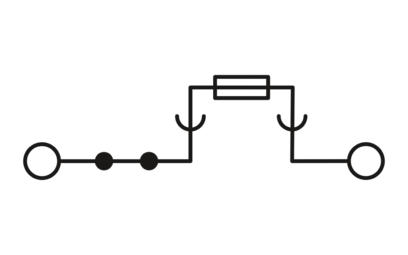

  • 保险丝接线端子-ST 4-HESI (5X20)
  • 保险丝接线端子-ST 4-HESI (5X20)
  • 保险丝接线端子-ST 4-HESI (5X20)
  • 保险丝接线端子-ST 4-HESI (5X20)
  • 保险丝接线端子-ST 4-HESI (5X20)

保险丝接线端子

ST 4-HESI (5X20)

会员价
￥？
认证享优惠&积分兑好礼>>
已售： 1000+
物料号： 3036369
有现货
起订量： 50
预计货期：  实际交期请联系客服

保险丝接线端子， 保险丝类型: 玻璃 / 陶瓷 / ...， 保险丝类型: G / 5 x 20， 标称工作电压: 500 V， 额定电流: 6.3 A， 接线方式: 回拉式弹簧连接， 额定接线容量: 4 mm²， 接线容量：  0.08 mm²- 6 mm²， 安装方式: NS 35/7,5， NS 35/15， 颜色: 黑色

加入购物车 咨询客服 前往官网查看更多
不得小于包装数1！
商品推荐
  • 产品详情
  • 订购说明
技术参数
  • 产品属性
    • 产品类型

      保险丝端子

    • 连接量

      2

    • 行数

      1

    • 电位

      1

    • 绝缘特性

    • 过电压类别

      III

    • 污染等级

      3

  • 电气特性
    • 保险丝类型

      玻璃 / 陶瓷 / ...

    • 额定浪涌电压

      6 kV

    • 额定条件下的最大功耗

      1.02 W

    • 保险丝

      G / 5 x 20

    • 最大功率损耗

      最大 1.6 W (单排保险丝端子，在发生过载时提供保护)

    • 最大功率损耗

      最大 1.6 W (多个保险丝端子相互连接，在发生过载时提供保护)

    • 最大功率损耗

      最大 4 W (单排保险丝端子，在短路时提供保护)

    • 最大功率损耗

      最大 2.5 W (多个保险丝端子相互连接，在短路时提供保护)

  • 连接数据
    • 每层的连接数量

      2

    • 额定横截面

      4 mm²

    • 层 1 上 1 下 1

    • 连接方式

      回拉式弹簧连接

    • 剥线长度

      8 mm ... 10 mm

    • 塞规

      A4

    • 连接符合标准

      IEC 60947-7-3

    • 刚性导线横截面

      0.08 mm² ... 6 mm²

    • 横截面 AWG

      28 ... 10 (按IEC标准修订)

    • 柔性导线横截面

      0.08 mm² ... 4 mm²

    • 导线横截面，柔性[AWG]

      28 ... 12 (按IEC标准修订)

    • 柔性导线横截面（套管不带塑料绝缘管）

      0.14 mm² ... 4 mm²

    • 柔性导线横截面（带塑料绝缘管的套管）

      0.14 mm² ... 4 mm²

    • 2根具有相同横截面的导线，柔性，带TWIN套管及塑料套管

      0.5 mm² ... 1 mm²

    • 标称电流

      6.3 A

    • 最大负载电流

      6.3 A (电流取决于所用的保险丝)

    • 额定电压

      500 V

    • 额定横截面

      4 mm²

  • 尺寸
    • 宽度

      6.2 mm

    • 高度

      61.5 mm

    • NS 35/7,5深度

      62.5 mm

    • NS 35/15深度

      70 mm

  • 材料规格
    • 颜色

      黑色 (RAL 9005)

    • 阻燃等级，符合UL 94

      V0

    • 绝缘材料组

      I

    • 绝缘材料

      PA

    • 低温下的静态绝缘材料应用

      -60 °C

    • 绝缘材料相对温度指数（电气，UL 746 B）

      130 °C

    • 铁路车辆的防火保护 (DIN EN 45545-2) R22

      HL 1 - HL 3

    • 铁路车辆的防火保护 (DIN EN 45545-2) R23

      HL 1 - HL 3

    • 铁路车辆的防火保护 (DIN EN 45545-2) R24

      HL 1 - HL 3

    • 铁路车辆的防火保护 (DIN EN 45545-2) R26

      HL 1 - HL 3

    • 表面可燃性NFPA 130 (ASTM E 162)

      通过

    • 烟雾比光密度NFPA 130 (ASTM E 662)

      通过

    • 烟气毒性NFPA 130 (SMP 800C)

      通过

  • 电气测试

    • 电涌电压测试

    • 测试电压设定值

      7.3 kV

    • 结果

      已通过测试

    • 升温测试

    • 温度上升要求测试

      温度上升 ≤ 45 K

    • 结果

      已通过测试

    • 结果

      已通过测试

    • 工频耐受电压

    • 测试电压设定值

      1.89 kV

    • 结果

      已通过测试

  • 机械特性

    • 机械参数

    • 开口式侧板

      否

  • 机械测试

    • 机械强度

    • 结果

      已通过测试

    • 载体上的附件

    • 结果

      已通过测试

    • 导线损坏和松动测试

    • 旋转速度

      10 (+/- 2) rpm

    • rpm

      135

    • 导线横截面／重量

      0.14 mm² / 0.2 kg

    • 导线横截面／重量

      4 mm² / 0.9 kg

    • 导线横截面／重量

      6 mm2 / 1.4 kg

    • 结果

      已通过测试

  • 环境和真实条件

    • 老化

    • 温度循环

      192

    • 结果

      已通过测试

    • 针焰测试

    • 暴露时间

      30 s

    • 结果

      已通过测试

    • 振荡/宽频带噪音

    • 规格

      DIN EN 50155 (VDE 0115-200):2008-03

    • 频谱

      2类，B级使用寿命测试，在转向架上进行

    • 频率

      f1 = 5 Hz 到 f2 = 250 Hz

    • ASD等级

      6.12 (m/s²)²/Hz

    • 加速度

      3.12g

    • 每轴的测试周期

      5 h

    • 测试方向

      X-, Y- 与 Z-轴

    • 结果

      已通过测试

    • 冲击

    • 规格

      DIN EN 50155 (VDE 0115-200):2008-03

    • 脉冲波形

      半弦

    • 加速度

      30g

    • 电击时间

      18 毫秒

    • 每个方向的电击次数

      3

    • 测试方向

      X-, Y- 与 Z-轴 （正向与负向）

    • 结果

      已通过测试

    • 环境条件

    • 环境温度（运行）

      -60 °C ... 110 °C (考虑到自加热在内的工作温度范围；有关最高短期工作温度，请参见电气特性相对温度指数)

    • 环境温度（存放/运输）

      -25 °C ... 60 °C (短期内（不超过24  小时），-60 °C到+70 °C)

    • 环境温度（组装）

      -5 °C ... 70 °C

    • 环境温度（执行）

      -5 °C ... 70 °C

    • 允许湿度（运行）

      20 % ... 90 %

    • 允许湿度（存放/运输）

      30 % ... 70 %

  • 标准和规范
    • 连接符合标准

      IEC 60947-7-3

  • 安装
    • 安装类型

      NS 35/7,5

    • 安装类型

      NS 35/15
