首页/供电、充电及保护/冗余模块/主动式冗余模块/冗余模块
  • 冗余模块-QUINT4-ORING/12-24DC/2X10/2X10
  • 冗余模块-QUINT4-ORING/12-24DC/2X10/2X10
  • 冗余模块-QUINT4-ORING/12-24DC/2X10/2X10
  • 冗余模块-QUINT4-ORING/12-24DC/2X10/2X10
  • 冗余模块-QUINT4-ORING/12-24DC/2X10/2X10
  • 冗余模块-QUINT4-ORING/12-24DC/2X10/2X10
  • 冗余模块-QUINT4-ORING/12-24DC/2X10/2X10
  • 冗余模块-QUINT4-ORING/12-24DC/2X10/2X10
  • 冗余模块-QUINT4-ORING/12-24DC/2X10/2X10
  • 冗余模块-QUINT4-ORING/12-24DC/2X10/2X10
  • 冗余模块-QUINT4-ORING/12-24DC/2X10/2X10

冗余模块

QUINT4-ORING/12-24DC/2X10/2X10

会员价
￥？
认证享优惠&积分兑好礼>>
已售： 1000+
物料号： 1088206
无现货
起订量： 1
预计货期：  实际交期请联系客服

主动式冗余模块 QUINT ORING 采用退耦MOSFET， ACB Technology， DIN导轨安装， 12 V DC ... 24 V DC， 2x 10 A， 2x 10 A

加入购物车 咨询客服 前往官网查看更多
不得小于包装数1！
商品推荐
  • 产品详情
  • 订购说明
技术参数
  • 输入数据
    • 额定输入电压范围

      12 V DC ... 24 V DC

    • 输入电压范围

      8 V DC ... 29.5 V DC

    • 电源电压的电压类型

      DC

    • 额定输入电流(IN)

      2x 10 A

    • Static Boost (IStat.Boost)

      2x 12.5 A

    • Dynamic Boost (IDyn.Boost)

      2x 20 A (5 s)

    • 选择性熔断 (ISFB)

      2x 60 A (15 ms)

    • 防止极性逆转

      < 是60 V DC

    • 所需的列名输入保护断路器

      60 V DC

    • 所需的列名输入保护设备断路器

      16 A (特征B、C)

    • 电压压降，输入／输出

      典型值 0.1 V (IOUT = 10 A时)

  • 输出数据
    • 效率

      典型值 98.5 % (12 V DC)

    • 效率

      典型值 99 % (24 V DC)

    • 额定输出电压

      UIn - 0.1 V

    • 额定输出电流（IN）

      2x 10 A

    • 额定输出电流（IN）

      1x 20 A

    • Static Boost (IStat.Boost)

      2x 12.5 A

    • Static Boost (IStat.Boost)

      1x 25 A

    • Dynamic Boost (IDyn.Boost)

      2x 20 A (5 s)

    • Dynamic Boost (IDyn.Boost)

      1x 40 A (5 s)

    • 选择性熔断 (ISFB)

      2x 60 A (15 ms)

    • 选择性熔断 (ISFB)

      1x 120 A (15 ms)

    • 串连

      否

    • 反馈电压电阻

      ≤ 32 V DC

    • 输出端处的过电压保护 (OVP)

      < 32 V DC

    • 最大额定负载功率损耗

      4.08 W (IOUT = 40 A)

    • 最大额定负载功率损耗

      4.25 W (IOUT = 20 A时)

  • 连接数据

    • 输入

    • 位置

      1.x

    • 导线连接

    • 连接方式

      螺钉连接

    • 刚性

      0.2 mm² ... 6 mm²

    • 柔性

      0.2 mm² ... 4 mm²

    • 柔性带没有塑料套管的冷压头

      0.25 mm² ... 4 mm²

    • 柔性带配有塑料套管的冷压头

      0.25 mm² ... 4 mm²

    • AWG

      24 ... 10

    • 剥线长度

      8 mm

    • 紧固扭矩

      0.5 Nm ... 0.6 Nm

    • 螺钉头驱动方式

      开槽 L

    • 输出

    • 位置

      2.x

    • 导线连接

    • 连接方式

      螺钉连接

    • 刚性

      0.2 mm² ... 6 mm²

    • 柔性

      0.2 mm² ... 4 mm²

    • 柔性带没有塑料套管的冷压头

      0.25 mm² ... 4 mm²

    • 柔性带配有塑料套管的冷压头

      0.25 mm² ... 4 mm²

    • AWG

      24 ... 10

    • 剥线长度

      8 mm

    • 紧固扭矩

      0.5 Nm ... 0.6 Nm

    • 螺钉头驱动方式

      开槽 L

    • 信号

    • 位置

      3.x

    • 导线连接

    • 连接方式

      直插式连接

    • 刚性

      0.2 mm² ... 1.5 mm²

    • 柔性

      0.2 mm² ... 1.5 mm²

    • 柔性带没有塑料套管的冷压头

      0.2 mm² ... 1.5 mm²

    • 柔性带配有塑料套管的冷压头

      0.2 mm² ... 0.75 mm²

    • 刚性 (AWG)

      24 ... 16

    • 剥线长度

      8 mm

  • 信号处理

    • LED信号

    • 信号类型

      DC OK（绿色）

    • 信号阈值

      冗余OK (LED亮起绿色)

    • 信号阈值

      I < In (LED亮起绿色)

    • 信号阈值

      ACB OK (LED亮起绿色)

    • 信号阈值

      ACB OK（电源略不对称） (LED亮起绿灯和黄灯)

    • 信号阈值

      电源非对称 (LED红灯闪烁)

    • 信号输出 继电器13/14

    • 接线标识

      3.1，3.2

    • 信号分配

      Relais 13/14

    • 开关触点（浮地）

      浮地

    • 数字量

      30 V DC

    • 数字量

      100 mA

    • 信号选项

      冗余OK

    • 信号输出 继电器23/24

    • 接线标识

      3.3，3.4

    • 信号分配

      Relais 23/24

    • 开关触点（浮地）

      浮地

    • 数字量

      30 V DC

    • 数字量

      100 mA

    • 信号选项

      ACB OK

  • 电气特性
    • 绝缘电压输入／输出／外壳

      600 V AC

    • 绝缘电压输入／输出／外壳

      850 V DC

  • 产品属性
    • 产品类型

      冗余模块

    • 产品系列

      QUINT ORING

    • MTBF (IEC 61709, SN 29500)

      > 2101000 h (25 °C)

    • MTBF (IEC 61709, SN 29500)

      > 1247000 h (40 °C)

    • MTBF (IEC 61709, SN 29500)

      > 599000 h (60 °C)

    • 环保指令

      RoHS指令2011/65/EU

    • 环保指令

      WEEE

    • 环保指令

      Reach

    • LED

      是

    • 绝缘特性

    • 保护等级

      III

    • 污染等级

      2

    • 预期寿命（电解电容器）

    • 电流

      20 A

    • 温度

      40 °C

    • 时间

      295000 h

    • 附加信息

      12 V DC

    • 预期寿命（电解电容器）

    • 电流

      20 A

    • 温度

      40 °C

    • 时间

      240000 h

    • 附加信息

      24 V DC

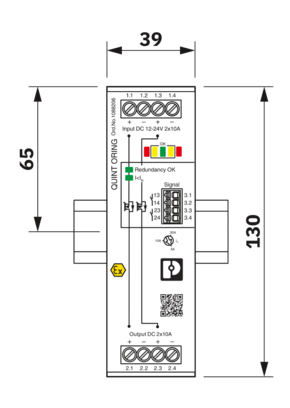

  • 尺寸

    • 产品尺寸

    • 宽度

      39 mm

    • 高度

      130 mm

    • 深度

      132 mm

    • 深度 (设备深度（DIN导轨安装）)

      125 mm (设备深度（DIN导轨安装式）)

    • 备选安装产品尺寸

    • 宽度

      122 mm

    • 高度

      130 mm

    • 深度

      36 mm

    • 安装尺寸

    • 左侧/右侧安装距离

      5 mm / 5 mm

    • 顶部/底部安装距离

      50 mm / 50 mm

  • 安装
    • 安装类型

      DIN导轨安装

    • 组装说明

      可并排安装：PN ≥50 %，水平间距5 mm，若有带点部件，则距离15 mm，垂直间距50 mm
      可并排安装：PN <50 %，水平间距0 mm，顶部垂直距离40 mm，底部垂直距离20 mm

    • 安装位置

      水平DIN导轨NS35，EN60715

  • 材料规格
    • 阻燃等级符合UL 94标准（壳体/接线端子）

      V0

    • 外壳材料

      金属

    • 外壳类型

      铝 (AlMg3)

    • 盖罩型号

      镀锌薄钢板，无铬（VI）

    • 侧边组件类型

      铝

  • 环境和真实条件

    • 环境条件

    • 保护等级

      IP20

    • 环境温度（运行）

      -40 °C ... 70 °C (> 60 °C Derating: 2,5 %/K)

    • 环境温度（存放/运输）

      -40 °C ... 85 °C

    • 最大高度

      5000 m

    • 允许的最大相对湿度（运行）

      ≤ 95 % (25 °C 时，无冷凝)

    • 冲击力（运行）

      每个空间方向上30g，18 ms (IEC 60068-2-27)

    • 振动（操作）

      < 15 Hz，幅度±2.5 mm (IEC 60068-2-6)

    • 振动（操作）

      15 Hz ... 150 Hz，2.3g，90 min.

    • 温度代码

      T4 (-25 ... +70 °C; > 60 °C, Derating: 2,5 %/K)

  • 标准和规范

    • 电气安全

    • 标准标识

      （控制和调节设备的）电气安全性

    • 标准/规格

      IEC 61010-1

    • 超低防护电压

    • 标准标识

      超低防护电压

    • 标准/规格

      EN 61010-1 (SELV)

    • 超低防护电压

    • 标准标识

      超低防护电压

    • 标准/规格

      IEC 61010-2-201 (PELV)

  • 认证

    • 造船

    • 标识

      DNV

    • 标识

      NK

    • UL

    • 标识

      UL Listed UL 61010-1

    • UL

    • 标识

      UL Listed UL 61010-2-201

    • UL

    • 标识

      UL 121201 & CSA C22.2 No. 213-17 Class I, Division 2, Groups A, B, C, D T4 (Hazardous Location)

    • CSA

    • 标识

      CAN/CSA-C22.2 No. 61010-1-12

    • 标识

      CAN/CSA C22.2 No. 61010-2-201:18

    • ATEX

    • 标识

       II 3 G Ex ec nC IIC T4 Gc

    • 标识

      DEKRA 22ATEX0104 X

    • IECEx

    • 标识

      Ex ec nC IIC T4 Gc

    • 标识

      IECEx DEK 22.0089X

    • UKEX

    • 标识

       II 3 G Ex ec nC IIC T4 Gc

    • 标识

      DEKRA 22UKEX6029X

  • 电磁兼容数据
    • 电磁兼容性

      符合2014/30/EU电磁兼容指令

    • 低压指令

      符合低电压指令2014/35/EC

    • 噪音排放的电磁兼容要求

      EN 61000-6-3

    • 噪音排放的电磁兼容要求

      EN 61000-6-4

    • 抗噪的电磁兼容要求

      EN 61000-6-1

    • 抗噪的电磁兼容要求

      EN 61000-6-2

    • 传导性噪声排放

    • 标准/规范

      EN 55016

    • 标准/规范

      EN 61000-6-3（B类）

    • 噪音排放

    • 标准/规范

      附加基本标准EN 61000-6-5（电站中的抗干扰性）

    • 噪音排放

    • 标准/规程

      EN 55016

    • 标准/规程

      EN 61000-6-3（B类）

    • DNV GL传导噪声排放

    • DNV

      级 B

    • 附加信息

      船桥和甲板区域

    • DNV GL噪声辐射

    • DNV

      级 B

    • 附加信息

      船桥和甲板区域

    • 静电放电

    • 标准/规程

      EN 61000-4-2

    • 静电放电

    • 触点放电

      6 kV (强度测试 3)

    • 空气放电

      8 kV (强度测试 3)

    • 备注

      标准 B

    • 高频电磁场

    • 标准/规程

      EN 61000-4-3

    • 高频电磁场

    • 频率范围

      80 MHz ... 1 GHz

    • 测试场强

      20 V/m (强度测试 3)

    • 频率范围

      1 GHz ... 6 GHz

    • 测试场强

      10 V/m (强度测试 3)

    • 备注

      标准 A

    • 快速瞬态（脉冲）

    • 标准/规程

      EN 61000-4-4

    • 快速瞬态（脉冲）

    • 输入

      2 kV (强度测试3 - 非对称)

    • 输出

      2 kV (强度测试3 - 非对称)

    • 信号

      2 kV (强度测试4 - 非对称)

    • 备注

      标准 A

    • 电涌电压负载（电涌）

    • 标准/规程

      EN 61000-4-5

    • 电涌电压负载（电涌）

    • 输入

      0.5 kV (强度测试2 - 对称)

    • 输入

      1 kV (强度测试2 - 非对称)

    • 输出

      0.5 kV (强度测试2 - 对称)

    • 输出

      1 kV (强度测试2 - 非对称)

    • 备注

      标准 A

    • 传导干扰

    • 标准/规程

      EN 61000-4-6

    • 传导干扰

    • 输入/输出/信号

      非对称

    • 频率范围

      0.15 MHz ... 80 MHz

    • 备注

      标准 A

    • 电压

      10 V (强度测试 3)

    • 标准

    • 标准A

      规定限度内的正常操作行为。

    • 标准B

      可通过设备自我恢复的操作性能临时性降级。
