测量设备

EEM-MA770

会员价
￥？
认证享优惠&积分兑好礼>>
已售： 1000+
物料号： 2907945
有现货
起订量： 1
预计货期：  实际交期请联系客服

多功能能量测量设备，采用有集成的Modbus/TCP接口，用于测量最高690 V的低压装置中的电气参数。 (phoenixcontact.com/empro-help)

加入购物车 咨询客服 前往官网查看更多
不得小于包装数1！
商品推荐
  • 产品详情
  • 订购说明
技术参数
  • 产品属性
    • 产品类型

      电能监测设备

    • 产品系列

      EMpro

    • 数目

      1

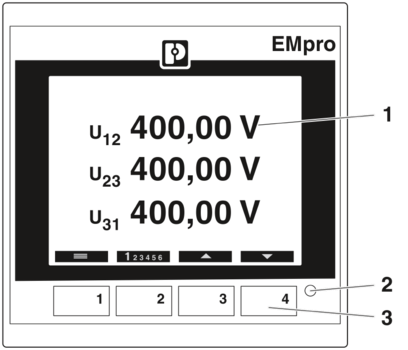

    • 显示器

    • 显示方式

      LCD液晶显示器，背光，2色，多行

  • 电气特性
    • 额定条件下的最大功耗

      10 VA

    • 主电源类型

      3相（3或4线制），双相（2线制）与单相（单线制）

    • 电气隔离

    • 测试电压

      4 kV AC (50 Hz, 60 s)

    • 污染等级

      2

    • 绝缘

      强化绝缘

    • 电气隔离 壳体相对于所有电位 IEC 61010-1

    • 标准/规程

      IEC 61010-1

    • 过电压类别

      III (300 V AC)

    • 过电压类别

      II (600 V AC)

    • 绝缘

      强化绝缘

    • 电气隔离 电源相对于其他所有电位 IEC 61010-1

    • 标准/规程

      IEC 61010-1

    • 过电压类别

      III (300 V AC)

    • 过电压类别

      II (600 V AC)

    • 绝缘

      强化绝缘

    • 电气隔离 电压测量输入端相对于其他所有电位 IEC 61010-2-030

    • 标准/规程

      IEC 61010-2-030

    • 测量类型

      III (300 V AC)

    • 测量类型

      II (600 V AC)

    • 绝缘

      强化绝缘

    • 电气隔离 电流测量输入端相对于其他所有电位

    • 绝缘

      功能性绝缘

    • 电气隔离 数字I/O

    • 绝缘

      功能性绝缘

    • 电气隔离 通信接口

    • 绝缘

      功能性绝缘

    • 电源

    • 电源电压范围

      100 V AC ... 400 V AC (±20 %)

    • 电源电压范围

      150 V DC ... 250 V DC (±20 %)

    • 功耗

      ≤ 4 W

    • 额定频率

      50 Hz ... 60 Hz (AC正弦)

  • 输入数据

    • 概述

    • 测量原理

      真均方根值测量 (TRMS)

    • 测量值

      交流电正弦 (50 Hz/60 Hz)

    • 谐波电流获取

      直至第63个谐波

    • 输入说明

      数字输入符合IEC/EN 61131-2（类型3）

    • 号码

      1

    • 电压输入信号

      24 V DC

    • 电压输入信号

      0 V DC ... 30 V DC

    • 电流输入信号

      2 mA ... 15 mA

    • 保护

      250 mA (快速熔断)

    • 保护电路

      防止错接直流电连接（最大30 V）

    • 测量: 电压

    • 输入名称

      电压测量输入V1，V2，V3

    • 输入电压范围 直接

      35 V AC ... 690 V AC (相/相)

    • 输入电压范围 直接

      20 V AC ... 400 V AC (相/中性导线)

    • 输入电压范围 通过外部电流互感器

      60 V AC ... 2000000 V AC (初级)

    • 输入电压范围 通过外部电流互感器

      60 V AC ... 400 V AC (次级)

    • 电涌功率

      760 V AC (相/相)

    • 精度

      0.2 %

    • 功耗

      < 0.5 VA

    • 测量: 电流

    • 输入名称

      电流测量I1, I2, I3

    • 输入电流

      1 A (次级)

    • 输入电流

      5 A (次级)

    • 测量范围

      1 A ... 20000 A (初级)

    • 过载量

      6 A (I最大)

    • 测量范围额定值的响应阈值

      10 mA (1 A)

    • 测量范围额定值的响应阈值

      50 mA (5 A)

    • 精度

      0.2 %

    • 电流过载

      50 A，1秒

    • 电流过载

      20 A（4 x IN，连续）

    • 功耗

      < 0.5 VA

    • 测量: 电源

    • 精度

      0.5 %

    • 有功能量（IEC 62053-22）

      0.5 S级

    • 无功功率（IEC 62053-23）

      级 2

    • ANSI C12.20

      0.5 S级

  • 输出数据
    • 输出说明

      数字输出符合IEC/EN 61131-2（类型3）

    • 号码

      1

    • 电流输出信号

      ≤ 100 mA

    • 电压输出信号

      24 V DC

    • 保护

      250 mA (快速熔断)

    • 保护电路

      防止错接直流电连接（最大30 V）

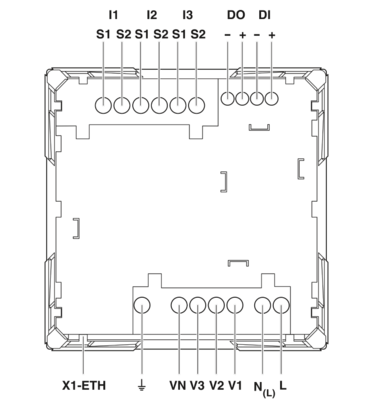

  • 连接数据

    • 电流，电压，电源

    • 连接方式

      螺钉连接

    • 剥线长度

      8 mm

    • 螺纹

      M3

    • 刚性导线横截面

      0.2 mm² ... 6 mm²

    • 柔性导线横截面

      0.2 mm² ... 4 mm²

    • 可连接导向横截面 AWG

      24 ... 10

    • 紧固扭矩

      0.5 Nm ... 0.6 Nm

    • 数字I/O / 通信

    • 连接方式

      螺钉连接

    • 剥线长度

      7 mm

    • 螺纹

      M3

    • 刚性导线横截面

      0.14 mm² ... 2.5 mm²

    • 柔性导线横截面

      0.14 mm² ... 1.5 mm²

    • 可连接导向横截面 AWG

      26 ... 14

    • 紧固扭矩

      0.5 Nm ... 0.6 Nm

  • 接口

    • 数据: 网络接口

    • 通信传输协议

      Modbus/TCP

    • 通信传输协议

      REST

    • 连接方式

      RJ45

  • 尺寸
    • 宽度

      96 mm

    • 高度

      96 mm

    • 深度

      73.3 mm

    • 深度

      58.3 mm (安装深度)

  • 材料规格
    • 颜色

      灰色 (RAL 7042)

  • 环境和真实条件

    • 环境条件

    • 保护等级 (壳体)

      IP20 (外壳)

    • 保护等级 (显示屏)

      IP54 (带密封件的显示器（包括）)

    • 环境温度（运行）

      -25 °C ... 70 °C

    • 环境温度（存放/运输）

      -30 °C ... 80 °C

    • 海拔

      ≤ 2000 m

    • 允许的最大相对湿度（运行）

      ≤ 95 % (无冷凝)

  • 认证

    • CE

    • 证书

      CE合规

    • UKCA

    • 证书

      UKCA合规

    • UL，美国 / 加拿大

    • 标识

      UL/C-UL Listed UL 61010-1

    • UL数据

    • 操作模式

      室内使用

  • 标准和规范
    • 标准/规程

      IEC 61010-1

    • 标准/规程

      IEC 61326-1

    • 标准/规程

      IEC 61557-12

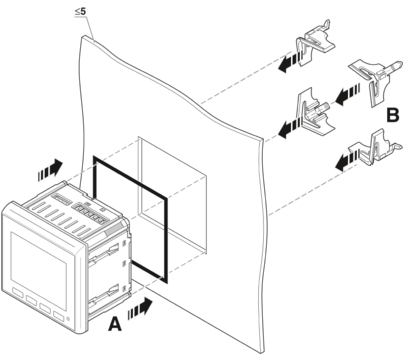

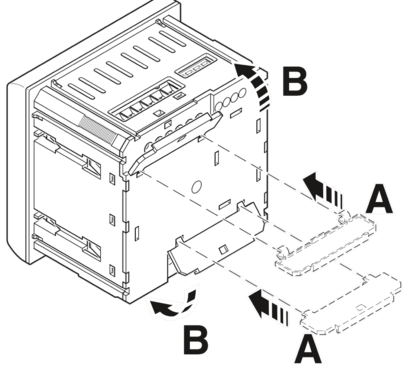

  • 安装
    • 安装类型

      面板安装

    • 安装位置

      前面板安装，水平
