首页/供电、充电及保护/设备断路器/电子式断路器/电子设备断路器
  • 电子设备断路器-CBMC E4 24DC/1-10A S-R
  • 电子设备断路器-CBMC E4 24DC/1-10A S-R
  • 电子设备断路器-CBMC E4 24DC/1-10A S-R
  • 电子设备断路器-CBMC E4 24DC/1-10A S-R
  • 电子设备断路器-CBMC E4 24DC/1-10A S-R
  • 电子设备断路器-CBMC E4 24DC/1-10A S-R
  • 电子设备断路器-CBMC E4 24DC/1-10A S-R
  • 电子设备断路器-CBMC E4 24DC/1-10A S-R
  • 电子设备断路器-CBMC E4 24DC/1-10A S-R

电子设备断路器

CBMC E4 24DC/1-10A S-R

会员价
￥？
认证享优惠&积分兑好礼>>
已售： 1000+
物料号： 1065729
有现货
起订量： 1
预计货期：  实际交期请联系客服

多通道电子设备断路器，可保护四个24 V直流负载免受过载和短路的影响。带状态输出、复位输入并可电子锁定额定电流值。实现DIN导轨式安装。

加入购物车 咨询客服 前往官网查看更多
不得小于包装数1！
商品推荐
  • 产品详情
  • 订购说明
技术参数
  • 说明

    • 概述

    • 注意事项

      反复硬短路可降低集成备用保险丝的熔断积分。

  • 产品属性
    • 产品类型

      设备断路器

    • 产品系列

      CBMC

    • 类型

      导轨安装模块，单片

    • 位数

      1

    • 通道数目

      4

    • 绝缘特性

    • 保护等级

      III

    • 污染等级

      2

  • 电气特性

    • 概述

    • 工作电压

      18 V DC ... 30 V DC

    • 额定电压

      24 V DC

    • 标称工作电流IN

      最大 40 A DC (IN+)

    • 标称工作电流IN

      最大 40 A DC (在通过IN+桥接附加设备时，每个接线点位置)

    • 标称工作电流 IN

      1 / 2 / 3 / 4 / 5 / 6 / 7 / 8 / 9 / 10 A DC (每个输出通道均可调)

    • 额定电流（预调）

      4 A

    • 额定过电压

      0.5 kV

    • 分断方法

      E (电子)

    • 反馈电阻

      最大 35 V DC

    • 要求的备用保险丝

      仅在电源的Imax > 短路开关容量时需要。内置故障安全元件。

    • 短路开关容量

      300 A

    • 介电强度

      最大 35 V DC (负载电路)

    • 保险丝

      电子

    • 效率

      > 99 %

    • 闭路电流 I0

      典型值 25 mA

    • 功耗

      典型值 0.6 W (无负载运行)

    • 功耗

      < 9 W (正常运行)

    • 模块初始化时间

      1.6 s

    • 关闭一条通道后的等待时间

      5 s (过载/短路)

    • 测量公差I

      ± 15 %

    • 温度衰减

      24 A DC (60 °C时)

    • 温度衰减

      28 A DC (54 °C时)

    • 温度衰减

      32 A DC (47 °C时)

    • 温度衰减

      36 A DC (41 °C时)

    • 温度衰减

      40 A DC (35 °C时)

    • MTBF (IEC 61709, SN 29500)

      8403361 h (25 °C、21 %负载时)

    • MTBF (IEC 61709, SN 29500)

      3067484 h (40 °C，34.25 %负载时)

    • MTBF (IEC 61709, SN 29500)

      534188 h (在35 °C下，100 %负载时)

    • 失效安全元器件

      15 A DC (每个输出通道)

    • 触点类型

      不带电气隔离

    • 负载电路

    • 停机时间

      ≤ 10 ms (适用于短路 > 2.0 x IN)

    • 停机时间

      1 s (1.2 ... 2.0 x IN)

    • 欠压关闭

      ≤ 17.8 V DC (有源)

    • 欠压关闭

      ≥ 18.8 V DC (无源)

    • 过电压关闭

      ≥ 30.5 V DC (有源)

    • 过电压关闭

      ≤ 29.5 V DC (无源)

    • 最大电容负载

      45000 µF (取决于电流设置和可用的短路电流)

    • 冲击抑制

      0.1 s (每个输出通道)

    • 复位

    • 输入电压范围

      7 V DC ... 30 V DC (使用下降沿复位)

    • 电耗量

      典型值 0.4 mA (24 V DC)

    • 脉冲长度

      ≥ 50 ms (高)

    • 脉冲长度

      ≥ 50 ms (低)

    • 电压

      < 5 V DC (低态)

    • 电压

      > 8 V DC (高态)

    • 剥线长度

      10 mm

    • 刚性导线横截面

      0.2 mm² ... 2.5 mm²

    • 可连接导向横截面 AWG

      24 ... 12

    • 柔性导线横截面，带套管，带塑料绝缘套管

      0.25 mm² ... 1.5 mm²

    • 柔性导线横截面，带不含绝缘套管的冷压头

      0.25 mm² ... 2.5 mm²

    • 状态输出

    • 输出电压

      24 V DC

    • 输出电流

      最大 0.04 A (防短路保护)

    • 剥线长度

      10 mm

    • 刚性导线横截面

      0.2 mm² ... 2.5 mm²

    • 可连接导向横截面 AWG

      24 ... 12

    • 柔性导线横截面，带套管，带塑料绝缘套管

      0.25 mm² ... 1.5 mm²

    • 柔性导线横截面，带不含绝缘套管的冷压头

      0.25 mm² ... 2.5 mm²

  • 连接数据

    • 主电路IN+

    • 连接方式

      直插式连接

    • 剥线长度

      15 mm

    • 刚性导线横截面

      0.2 mm² ... 10 mm²

    • 可连接导向横截面 AWG

      24 ... 8

    • 柔性导线横截面，带套管，带塑料绝缘套管

      0.25 mm² ... 4 mm²

    • 柔性导线横截面，带不含绝缘套管的冷压头

      0.25 mm² ... 6 mm²

    • 主电路IN-

    • 连接方式

      直插式连接

    • 剥线长度

      10 mm

    • 刚性导线横截面

      0.2 mm² ... 2.5 mm²

    • 可连接导向横截面 AWG

      24 ... 12

    • 柔性导线横截面，带套管，带塑料绝缘套管

      0.25 mm² ... 1.5 mm²

    • 柔性导线横截面，带不含绝缘套管的冷压头

      0.25 mm² ... 2.5 mm²

    • 主电路OUT+

    • 连接方式

      直插式连接

    • 剥线长度

      10 mm

    • 刚性导线横截面

      0.2 mm² ... 2.5 mm²

    • 可连接导向横截面 AWG

      24 ... 12

    • 柔性导线横截面，带套管，带塑料绝缘套管

      0.25 mm² ... 1.5 mm²

    • 柔性导线横截面，带不含绝缘套管的冷压头

      0.25 mm² ... 2.5 mm²

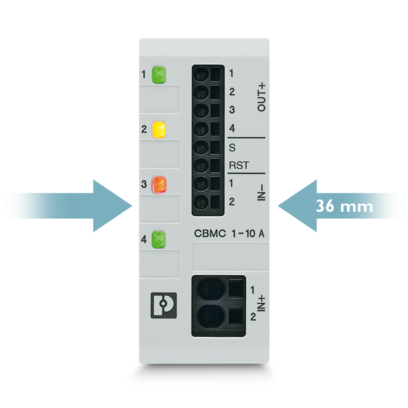

  • 信号处理
    • 通道LED熄灭

      关 (通道已关闭)

    • 通道LED黄色

      闪烁 (通道接通，通道负载 > 80% )

    • 通道LED黄色

      闪烁 (编程模式激活)

    • 通道LED绿色

      闪烁 (通道已接通)

    • 通道LED红色

      闪烁 (通道关闭，超压或欠压激活)

    • 通道LED红色

      ON暂时 (通道关闭，5 s冷却阶段，过载或短路释放)

    • 通道LED红色

      闪烁 (通道关闭，准备好重新接通，过载或短路释放)

    • 通道LED红色

      闪烁两次 (通道关闭，超出设备总电流上限40 mA)

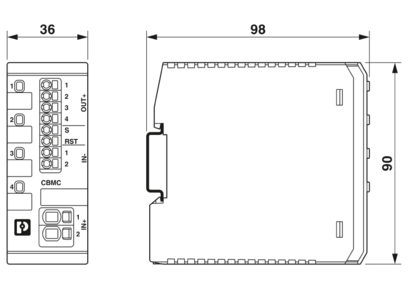

  • 尺寸
    • 宽度

      36 mm

    • 高度

      90 mm

    • 深度

      98 mm (7.5 mm（含DIN导轨）)

  • 材料规格
    • 颜色

      浅灰 (RAL 7035)

    • 标识材料

      PC

    • 标识材料

      PA 6.6

    • 标识材料

      PA 6.3T

    • 标识材料

      POM

    • 阻燃等级，符合UL 94

      V-0

  • 环境和真实条件

    • 环境条件

    • 保护等级

      IP20

    • 环境温度（运行）

      -25 °C ... 60 °C

    • 环境温度（存放/运输）

      -40 °C ... 70 °C

    • 海拔

      ≤ 3000 m 最高至52 °C (amsl)

    • 海拔

      ≤ 4000 m 最高至46 °C (amsl)

    • 湿度测定

      96 h，95 % RH，40 °C

    • 冲击力（运行）

      30g (IEC 60068-2-27，测试Ea)

    • 振动（操作）

      10 Hz ... 57.6 Hz (振幅 ±0.35 mm；符合IEC 60068-2-6，试验Fc)

    • 振动（操作）

      57.6 Hz ... 150 Hz (加速度 5g；符合IEC 60068-2-6，试验Fc)

  • 认证

    • UL认证

    • 标识

      UL/C-UL Listed UL 508

    • 标识

      UL Recognized UL 2367

    • 腐蚀性气体测试

    • 标识

      ISA S71.04.2013 G3 Harsh Group A

  • 标准和规范
    • 标准/规格

      EN 61000-6-2

    • 注意事项

      电磁兼容 – 工业区域的抗干扰性

    • 标准/规格

      EN 61000-6-3

    • 注意事项

      电磁兼容 – 住宅、商业和商业物业及小型企业的排放

    • 标准/规格

      EN 60068-2-6

    • 注意事项

      环境影响 – 振动（正弦）

    • 标准/规格

      EN 60068-2-27

    • 注意事项

      环境影响 – 冲击

    • 标准/规格

      EN 60068-2-78

    • 注意事项

      环境影响 – 湿度和热，恒定

    • 标准/规格

      EN 50178

    • 注意事项

      电源装置配备电子设备

  • 安装
    • 安装类型

      DIN导轨： 35 mm
