首页/切换、测量和监控/安全继电器模块和传感器/零速和超速安全继电器/安全继电器模块
  • 安全继电器模块-PSR-MM30-2NO-2DO-24DC-SC
  • 安全继电器模块-PSR-MM30-2NO-2DO-24DC-SC
  • 安全继电器模块-PSR-MM30-2NO-2DO-24DC-SC
  • 安全继电器模块-PSR-MM30-2NO-2DO-24DC-SC
  • 安全继电器模块-PSR-MM30-2NO-2DO-24DC-SC
  • 安全继电器模块-PSR-MM30-2NO-2DO-24DC-SC

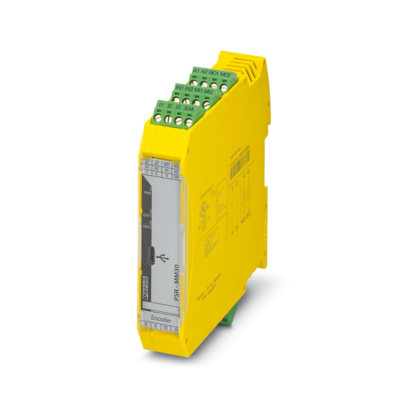

安全继电器模块

PSR-MM30-2NO-2DO-24DC-SC

会员价
￥？
认证享优惠&积分兑好礼>>
已售： 1000+
物料号： 2702357
无现货
起订量： 1
预计货期：  实际交期请联系客服

双通道零速和超速安全继电器，最高达SIL 3、Cat. 4、PL e，2个安全继电器输出，适用于连接HTL、TTL，或正弦/余弦编码器以及接近开关，“热”插拔螺钉式接线端子，宽度：22.5 mm

加入购物车 咨询客服 前往官网查看更多
不得小于包装数1！
商品推荐
  • 产品详情
  • 订购说明
技术参数
  • 说明

    • 应用说明

    • 应用说明

      只用于工业应用

  • 产品属性
    • 产品类型

      安全设备

    • 应用

      停机监视

    • 应用

      超速监测安全继电器

    • 控制

      双通道

    • 继电器型号

      带机械联锁触点的机电式继电器，符合IEC/EN 61810-3标准

    • 绝缘特性

    • 过电压等级

      III

    • 污染等级

      2

    • 次数

    • 典型响应时间

      < 200 ms (用于Us 自动启动)

    • 典型响应时间

      < 150 ms (用于Us 手动受控启动)

    • 延迟时间范围

      0 s ... 10 s ±10 % (可调节接通延迟，用于停机触点23/24)

    • 重启时间

      < 1 s (启动时间)

    • 恢复时间

      < 1 s

  • 电气特性
    • 额定条件下的最大功耗

      6.5 W (在US = 26.4 V，UINPUT =30 V，IL² = 72 A²时)

    • 额定操作模式

      100 %符合条件

    • 接口

      编码器

    • 接口

      接近开关

    • 额定绝缘电压

      250 V AC

    • 额定过电压／绝缘

      所有电流通路与外壳之间为4 kV基本型安全隔离

    • 额定过电压／绝缘

      输入电路(A1/A2、I1、I2、I3、MI1、MI2、IN1、IN2、S34、MO1、MO2、RJ45、USB）与常开安全触点输出（13/14, 23/24）之间6 kV增强型隔离耐压

    • 电源

    • 品名

      A1/A2

    • 额定控制电路电源电压 US

      20.4 V DC ... 26.4 V DC

    • 额定控制电路电源电压US

      24 V DC -15 % / +10 % (提供外部保护)

    • 额定控制电源电流IS

      典型值 74 mA

    • US时的功耗

      典型值 1.78 W

    • 冲击电流

      < 18 A (Δt = 500 µs Us时)

    • 滤波时间

      2 ms (在A1处，在电压骤降Us的情况下)

    • 保护电路

      串联保护，防止极性反转; 33 V 抑制二极管

  • 输入数据

    • 数字量: 操作模式和监测输入

    • 输入说明

      NPN，IEC 61131-2，类型1

    • 输入数量

      1 (非安全相关的启动输入：S34)

    • 输入数量

      3 (安全相关的操作模式输入：I1、I2、I3)

    • 输入数量

      2 (安全相关的监测输入：MI1，MI2)

    • 差异时间

      2 s (I1， I2， I3)

    • 差异时间

      2.5 s (MI1，MI2)

    • 输入电压范围，"0"信号

      0 V DC ... 5 V DC

    • 输入电压范围，"1"信号

      15 V DC ... 30 V DC

    • 输入电流范围“0”信号

      0 mA ... 1.5 mA

    • 冲击电流

      < 5 mA

    • 滤波时间

      最大 2 ms (测试脉冲宽度，用于操作模式和监控输入的低测试脉冲)

    • 滤波时间

      测试脉冲速率 = 5 x 测试脉冲宽度

    • 允许的导线最大总电阻

      150 Ω

    • 保护电路

      33 V 抑制二极管

    • 电耗量

      典型值 4 mA (US时)

    • 测量

    • 输入名称

      接近开关输入

    • 输入说明

      NPN，IEC 61131-2，类型1

    • 输入数量

      2 (安全相关的接近开关输入：IN1 IN2)

    • 输入电压范围，"0"信号

      0 V DC ... 5 V DC

    • 输入电压范围，"1"信号

      15 V DC ... 30 V DC

    • 输入电流范围“0”信号

      0 mA ... 1.5 mA

    • 冲击电流

      < 12 mA

    • 精度

      ± 2 % (参考参数化限值)

    • 最大频率

      最大 2 kHz (最小脉冲持续时间：45 µs)

    • 允许的导线最大总电阻

      150 Ω

    • 保护电路

      33 V 抑制二极管

    • 电耗量

      典型值 10 mA (US时)

    • 测量

    • 输入名称

      编码器输入

    • 输入说明

      TTL，HTL，Sin/Cos

    • 输入数量

      1 (安全相关的编码器输入，RJ45)

    • 精度

      ± 2 % (参考参数化限值)

    • 最大频率

      最大 400 kHz

    • 最大频率

      最大 250 kHz 用于主动诊断安全编码器

    • 允许的导线最大总电阻

      150 Ω

    • HTL 信号排列 / 信号电平

      0 V DC ... 3 V DC (低)

    • HTL 信号排列 / 信号电平

      12 V DC ... 30 V DC (高)

    • TTL 信号排列 / 信号电平

      0 V DC ... 0.9 V DC (低)

    • TTL 信号排列 / 信号电平

      2.5 V DC ... 5 V DC (高)

    • 正弦 / 余弦 信号排列 / 信号电平

      2 V DC ... 3 V DC (1 Vpp差分信号)

    • 电耗量

      < 3 mA (每通道US)

  • 输出数据

    • 继电器: 启动电流路径

    • 输出说明

      每2个常开触点串联，无延迟，浮动

    • 输出数目

      2 (安全相关的常开触点：13/14、23/24)

    • 触点类型

      2路常开安全触点输出

    • 触点材料

      AgSnO2

    • 开关电压

      最小 12 V AC/DC

    • 开关电压

      最大 250 V AC/DC (注意负载曲线)

    • 通断容量

      最小 60 mW

    • 冲击电流

      最小 3 mA

    • 冲击电流

      最大 6 A

    • 限制连续电流

      6 A

    • 总电流值的平方

      72 A2 (注意降容)

    • 切换频率

      最大 0.1 Hz

    • 机械寿命

      10x 106开关次数

    • 输出熔断器

      6 A gL/gG

    • 信号

    • 输出说明

      PNP

    • 输出数目

      2 (非安全相关信号输出：MO1、MO2)

    • 电压

      大约 22 V DC (Us - 2 V)

    • 电流

      最大 100 mA

    • 最大冲击电流

      500 mA (Δt = 1 ms Us时)

    • 保护电路

      33 V抑制二极管

    • 短路保护

      否

  • 连接数据

    • 连接技术

    • 可插拔

      是

    • 导线连接

    • 连接方式

      螺钉连接

    • 刚性导线横截面

      0.2 mm² ... 2.5 mm²

    • 柔性导线横截面

      0.2 mm² ... 2.5 mm²

    • 导线横截面AWG

      24 ... 12

    • 剥线长度

      7 mm

    • 螺纹

      M3

    • 紧固扭矩

      0.5 Nm ... 0.6 Nm

  • 信号处理
    • 状态显示

      2x LED绿色（OUT1, OUT2）

    • 工作电压显示

      1 x 绿色LED（PWR）

  • 尺寸
    • 宽度

      22.5 mm

    • 高度

      112.2 mm

    • 深度

      114.5 mm

  • 材料规格
    • 颜色 (外壳)

      黄色 (RAL 1018)

    • 外壳材料

      PA

  • 特性

    • 安全数据

    • 停止类别

      0

    • 安全数据: EN ISO 13849

    • 分类

      4

    • 性能等级（PL）

      e (6 A DC1，17520 开关次数/年)

    • 安全数据: IEC 61508 - 高要求

    • 安全完整性水平（SIL）

      3

    • 安全数据: EN IEC 62061

    • 安全完整性水平（SIL）

      3 (对于适用SIL 3的应用场合，安全功能的需求率为每天一次。)

  • 环境和真实条件

    • 环境条件

    • 保护等级

      IP20

    • 安装位置最低保护等级

      IP54

    • 环境温度（运行）

      -40 °C ... 55 °C (注意降容)

    • 环境温度（存放/运输）

      -40 °C ... 70 °C

    • 最大高度

      ≤ 2000 m (海平面以上)

    • 最大允许湿度（存放/运输）

      75 % (平均，85%间歇，无冷凝)

    • 允许的最大相对湿度（运行）

      75 % (平均，85%间歇，无冷凝)

    • 冲击

      15g

    • 振动（操作）

      10 Hz ... 150 Hz, 2g

  • 认证

    • CE

    • 证书

      CE合规

  • 安装
    • 安装类型

      DIN导轨安装

    • 组装说明

      参见衰减曲线

    • 安装位置

      垂直或水平
