首页/其他/其他/其他/插芯
  • 插芯-HC-B16-I-PT-F
  • 插芯-HC-B16-I-PT-F
  • 插芯-HC-B16-I-PT-F
  • 插芯-HC-B16-I-PT-F
  • 插芯-HC-B16-I-PT-F
  • 插芯-HC-B16-I-PT-F
  • 插芯-HC-B16-I-PT-F
  • 插芯-HC-B16-I-PT-F

插芯

HC-B16-I-PT-F

会员价
￥？
认证享优惠&积分兑好礼>>
已售： 1000+
物料号： 1407731
有现货
起订量： 1
预计货期：  实际交期请联系客服

插芯，位数: 16+PE， 尺寸: B16， 每位接线数目: 1， 孔式插头， 直插式连接， 500 V，16 A， 0.14 mm² ... 2.5 mm²， 应用: 电源

加入购物车 咨询客服 前往官网查看更多
不得小于包装数1！
商品推荐
  • 产品详情
  • 订购说明
技术参数
  • 说明
    • 概述

      仅使用带冷压头的柔性导线

    • 概述

      仅在无负载/电压时，才能插拔连接器。

  • 安装
    • 组装说明

      为确保正确使用，需安装在至少具有IP54防护等级的外壳中

  • 产品属性
    • 产品类型

      固定芯数的插芯

    • 系列

      HC-B

    • 应用

      电源

    • 类型

      B16

    • 类型

      B32

    • 位数

      16

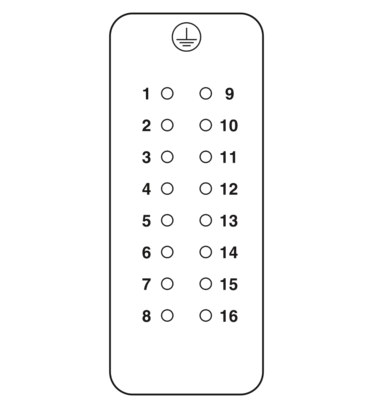

    • 连接图表

      16+PE

    • 触点编码

      1 - 16

    • 每位接线数目

      1

    • 触点类型

      冲压

    • 绝缘特性

    • 过电压类别

      III

    • 污染等级

      3

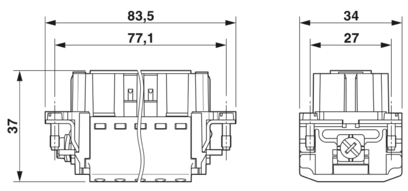

  • 尺寸
    • 宽度

      34 mm

    • 高度

      37 mm

    • 长度

      84 mm

    • 钻孔距离，水平

      77.5 mm

    • 钻孔距离，垂直

      27 mm

    • 机械特性

    • 接点直径

      2.5 mm

  • 连接数据

    • 连接技术

    • 连接系统

      直插式连接

    • 每位接线数目

      1

    • 导线连接

    • 导线横截面

      0.14 mm² ... 2.5 mm²

    • 可连接导线横截面AWG

      26 ... 14

    • 紧固扭矩

      0.8 Nm ... 1.2 Nm (PE 连接)

    • 紧固扭矩

      0.5 Nm ... 0.8 Nm (用于安装在HEAVYCON壳体中的安装螺钉)

    • 剥线长度

      8 mm ... 10 mm

  • 电气特性
    • 额定电压(III/3)

      500 V

    • 额定过电压

      6 kV

    • 额定电流

      16 A (电源针位)

    • SCCR

      5 kA (UL 2237)

  • 机械特性

    • 机械参数

    • 插／拔周期

      ≥ 500

  • 材料规格
    • 阻燃等级，符合UL 94

      V0

    • 接触件材料

      铜合金

    • 材料接触表面

      Ag/Sn（防污染保护）

    • 接触件载体材料

      PC

    • 标准/条例

      PC

  • 环境和真实条件

    • 环境条件

    • 环境温度（运行）

      -40 °C ... 125 °C (包括针位加热)

  • 标准和规范

    • 测试

    • 标准/规范

      PC: 铁路车辆防火 — 需要整套R22、R23和R24 符合DIN EN 45545-2标准 (风险层 HL1 - HL3)
