首页/连接/接线端子/大电流接线端子/大电流接线端子
  • 大电流接线端子-UKH 240
  • 大电流接线端子-UKH 240
  • 大电流接线端子-UKH 240
  • 大电流接线端子-UKH 240
  • 大电流接线端子-UKH 240
  • 大电流接线端子-UKH 240
  • 大电流接线端子-UKH 240

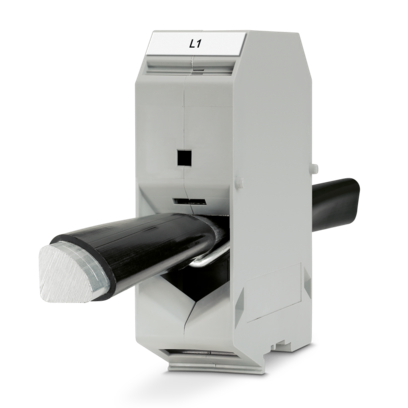

大电流接线端子

UKH 240

会员价
￥？
认证享优惠&积分兑好礼>>
已售： 1000+
物料号： 3010217
无现货
起订量： 3
预计货期：  实际交期请联系客服

大电流接线端子， 标称工作电压: 1000 V， 额定电流: 415 A， 连接量: 2， 接线方式: 螺钉连接， 额定接线容量: 240 mm²， 横截面: 70 mm² - 240 mm²， 安装方式: NS 35/15， NS 32， 颜色: 灰色

加入购物车 咨询客服 前往官网查看更多
不得小于包装数1！
商品推荐
  • 产品详情
  • 订购说明
技术参数
  • 说明

    • 概述

    • 注意事项

      为可靠连接多股导线，建议将其解捻。

  • 产品属性
    • 产品类型

      大电流接线端子

    • 连接量

      2

    • 行数

      1

    • 电位

      1

    • 绝缘特性

    • 过电压类别

      III

    • 污染等级

      3

  • 电气特性
    • 额定浪涌电压

      8 kV

    • 额定条件下的最大功耗

      13.78 W

  • 连接数据
    • 每层的连接数量

      2

    • 额定横截面

      240 mm²

    • 层 1 上 1 下 1

    • 连接方式

      螺钉连接

    • 螺纹

      M10

    • 注意事项

      内六脚螺丝

    • 紧固扭矩

      25 ... 30 Nm

    • 剥线长度

      40 mm

    • 塞规

      B15

    • 连接符合标准

      IEC 60947-7-1

    • 刚性导线横截面

      70 mm² ... 240 mm²

    • 横截面 AWG

      3/0 ... 250 kcmil (按IEC标准修订)

    • 柔性导线横截面

      70 mm² ... 240 mm²

    • 导线横截面，柔性[AWG]

      3/0 ... 350 kcmil (按IEC标准修订)

    • 柔性导线横截面（套管不带塑料绝缘管）

      70 mm² ... 185 mm²

    • 柔性导线横截面（带塑料绝缘管的套管）

      70 mm² ... 185 mm²

    • 包含插拔式桥接件在内的接线容量，刚性

      240 mm²

    • 包含插拔式桥接件在内的接线容量，柔性

      185 mm²

    • 2根横截面相同的导线，刚性导线

      35 mm² ... 95 mm²

    • 2根横截面相同的导线，柔性导线

      50 mm² ... 95 mm²

    • 2根具有相同横截面的导线，柔性，带套管但不带塑料套管

      35 mm² ... 50 mm²

    • 标称电流

      415 A

    • 最大负载电流

      415 A (当连接截面积为240 mm² 的导线时)

    • 额定电压

      1000 V

    • 注意事项

      注意：产品发布、接线容量和有关铝导线连接的备注可在下载区域中找到。

    • 额定横截面

      240 mm²

  • Ex数据

    • 额定参数 (ATEX/IECEx)

    • 标识

       II 2 GD  Ex eb IIC Gb

    • 工作温度范围

      -60 °C ... 110 °C

    • Ex认证附件

      1201947 VDE-ISS 8

    • Ex认证附件

      1201659 E/AL-NS 32

    • Ex认证附件

      1201662 E/AL-NS 35

    • 桥接列表

      插入式桥接件 / EB 2-36/UKH / 0201401

    • 桥接列表

      插入式桥接件 / EB 3-36/UKH / 0201414

    • 桥接数据

      270 A (240 mm²)

    • 防爆温度上升

      40 K (389 A/240 mm²)

    • 在使用插入式桥接件的桥接处

      690 V

    • 额定绝缘电压

      1000 V

    • 输出

      (永久)

    • Ex等级 常规

    • 标称工作电压

      1100 V

    • 额定电流

      350 A

    • 最大负载电流

      350 A

    • 接触电阻

      0.03 mΩ

    • Ex 连接数据 概述

    • 剥线长度

      40 mm

    • 扭矩范围

      25 Nm ... 30 Nm

    • 额定横截面

      240 mm²

    • 额定接线容量AWG

      500 kcmil

    • 刚性接线容量

      70 mm² ... 240 mm²

    • 接线容量AWG

      2/0 ... 500 kcmil

    • 柔性接线容量

      70 mm² ... 240 mm²

    • 接线容量AWG

      2/0 ... 500 kcmil

    • 2根横截面相同的导线，刚性导线

      35 mm² ... 95 mm²

    • 2根横截面相同的导线，AWG刚性

      2 ... 3/0

    • 2根横截面相同的导线，柔性导线

      50 mm² ... 95 mm²

    • 2根横截面相同的导线，AWG柔性

      1/0 ... 3/0

  • 尺寸
    • 宽度

      36 mm

    • 高度

      100 mm

    • 深度

      123.6 mm

    • NS 32深度

      129 mm

    • NS 35/15深度

      131.5 mm

  • 材料规格
    • 颜色

      灰色 (RAL 7042)

    • 阻燃等级，符合UL 94

      V0

    • 绝缘材料组

      I

    • 绝缘材料

      PA

    • 低温下的静态绝缘材料应用

      -60 °C

    • 绝缘材料相对温度指数（电气，UL 746 B）

      130 °C

    • 铁路车辆的防火保护 (DIN EN 45545-2) R22

      HL 1 - HL 3

    • 铁路车辆的防火保护 (DIN EN 45545-2) R23

      HL 1 - HL 3

    • 铁路车辆的防火保护 (DIN EN 45545-2) R24

      HL 1 - HL 3

    • 铁路车辆的防火保护 (DIN EN 45545-2) R26

      HL 1 - HL 3

    • 表面可燃性NFPA 130 (ASTM E 162)

      通过

    • 烟雾比光密度NFPA 130 (ASTM E 662)

      通过

    • 烟气毒性NFPA 130 (SMP 800C)

      通过

  • 电气测试

    • 电涌电压测试

    • 结果

      已通过测试

    • 短时耐受电流 240 mm²

      28.8 kA

    • 结果

      已通过测试

    • 工频耐受电压

    • 测试电压设定值

      2.2 kV

    • 结果

      已通过测试

  • 机械特性

    • 机械参数

    • 开口式侧板

      否

  • 机械测试

    • 机械强度

    • 结果

      已通过测试

    • 载体上的附件

    • DIN导轨/固定支点

      NS 32/NS 35

    • 结果

      已通过测试

    • 导线损坏和松动测试

    • 旋转速度

      10 (+/- 2) rpm

    • rpm

      135

    • 导线横截面／重量

      70 mm²/10.4 kg

    • 导线横截面／重量

      240 mm²/20.0 kg

    • 结果

      已通过测试

  • 环境和真实条件

    • 针焰测试

    • 暴露时间

      30 s

    • 结果

      已通过测试

    • 振荡/宽频带噪音

    • 规格

      DIN EN 50155 (VDE 0115-200):2022-06

    • 频谱

      2类，B级使用寿命测试，在转向架上进行

    • 频率

      f1 = 5 Hz 到 f2 = 250 Hz

    • ASD等级

      6.12 (m/s²)²/Hz

    • 加速度

      3.12g

    • 每轴的测试周期

      5 h

    • 测试方向

      X-, Y- 与 Z-轴

    • 结果

      已通过测试

    • 冲击

    • 规格

      DIN EN 50155 (VDE 0115-200):2022-06

    • 脉冲波形

      半弦

    • 加速度

      5g

    • 电击时间

      30 ms

    • 每个方向的电击次数

      3

    • 测试方向

      X-, Y- 与 Z-轴 （正向与负向）

    • 结果

      已通过测试

    • 环境条件

    • 环境温度（运行）

      -60 °C ... 110 °C (考虑到自加热在内的工作温度范围；有关最高短期工作温度，请参见电气特性相对温度指数)

    • 环境温度（存放/运输）

      -25 °C ... 60 °C (短期内（不超过24  小时），-60 °C到+70 °C)

    • 环境温度（组装）

      -5 °C ... 70 °C

    • 环境温度（执行）

      -5 °C ... 70 °C

    • 允许湿度（运行）

      20 % ... 90 %

    • 允许湿度（存放/运输）

      30 % ... 70 %

  • 标准和规范
    • 连接符合标准

      IEC 60947-7-1

  • 安装
    • 安装类型

      NS 35/15

    • 安装类型

      NS 32
