首页/供电、充电及保护/不间断电源 (UPS)/DC UPS/不间断电源
  • 不间断电源-TRIO-UPS-2G/1AC/24DC/5
  • 不间断电源-TRIO-UPS-2G/1AC/24DC/5
  • 不间断电源-TRIO-UPS-2G/1AC/24DC/5
  • 不间断电源-TRIO-UPS-2G/1AC/24DC/5
  • 不间断电源-TRIO-UPS-2G/1AC/24DC/5
  • 不间断电源-TRIO-UPS-2G/1AC/24DC/5
  • 不间断电源-TRIO-UPS-2G/1AC/24DC/5
  • 不间断电源-TRIO-UPS-2G/1AC/24DC/5

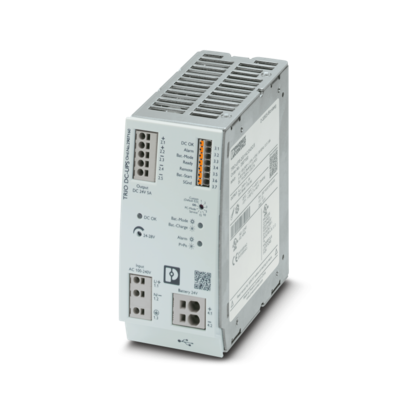

不间断电源

TRIO-UPS-2G/1AC/24DC/5

会员价
￥？
认证享优惠&积分兑好礼>>
已售： 1000+
物料号： 2907160
无现货
起订量： 1
预计货期：  实际交期请联系客服

TRIO UPS - 带集成大功率存储设备的不间断电源， USB (Modbus/RTU)， DIN导轨安装， 直插式连接， 输入: 1相， 输出: 24 V DC / 5 A

加入购物车 咨询客服 前往官网查看更多
不得小于包装数1！
商品推荐
  • 产品详情
  • 订购说明
技术参数
  • 输入数据
    • 输入电压范围

      100 V AC ... 240 V AC -15 % ... +10 %

    • 电源电压的电压类型

      AC

    • 冲击电流

      < 16 A

    • 冲击电流积分 (I2t)

      < 0.43 A2s

    • 频率范围 (fN)

      50 Hz ... 60 Hz (±10 %)

    • 电网缓冲时间

      ≥ 15 ms (120 V AC)

    • 吸合时间

      典型值 60 ms

    • 典型电流耗量

      3.3 A (100 V AC)

    • 输入熔断器

      6.3 A (慢熔断，内部)

    • 信号 Bat.-Start

    • 接线标识

      3.6

    • 信号分配

      Bat.-Start

    • 低信号

      连接至SGnd < 2.7 kΩ

    • 高信号

      打开（电池启动和SGnd之间 > 200 kΩ）

    • 信号 Remote

    • 接线标识

      3.5

    • 信号分配

      Remote

    • 低信号

      连接至SGnd < 2.7 kΩ

    • 高信号

      打开（远程和SGnd之间 > 35 kΩ）

  • 输出数据
    • 效率

      典型值 85 % (120 V AC)

    • 效率

      典型值 87 % (230 V AC)

    • 效率

      典型值 96 % (电池操作)

    • 衰减

      > 60 °C (POut 额定值的2.5%/K)

    • 振幅因数

      2.7 (120 V AC)

    • 振幅因数

      3.2 (230 V AC)

    • 切换时间

      < 75 ms

    • USB并联连接

      是，二极管模块已解耦

    • UPS串联连接

      否

    • 并联电源存储设备

      是

    • 反馈电压电阻

      ≤ 35 V DC

    • 输出端处的过电压保护 (OVP)

      < 30 V DC

    • 残波

      < 20 mV

    • 控制偏差

      < 0.75 % (负载的变化，静态10 % ... 90 %)

    • 控制偏差

      < 1.25 % (动态负载变化10 % ... 90 %，10 Hz)

    • 控制偏差

      < 0.1 % (输入电压的变化范围为±10 %)

    • 上升时间

      < 15 ms

    • 允许备用熔断器

      B10

    • 市电供电

    • 输出电压

      24 V DC

    • 输出电压范围

      24 V DC ... 28 V DC (> 24 V持续容量)

    • 输出电流IN

      5 A

    • 动态功率裕度 (IDyn.Boost)

      7.5 A

    • 输出功率POUT（UN，IOUT = IN）

      120 W

    • 最大空载功耗

      < 3 W (230 V AC)

    • 最大额定负载功率损耗

      < 19 W (230 V AC)

    • 电池运行

    • 输出电压

      UBAT -0.1 V DC

    • 输出电压范围

      18 V DC ... 30 V DC

    • 输出电流IN

      5 A

    • 动态功率裕度 (IDyn.Boost)

      7.5 A

    • 信号 报警

    • 接线标识

      3.2

    • 信号分配

      报警

    • 信号类型

      红色LED

    • 开关输出

      晶体管输出，有源

    • 输出电压

      24 V DC

    • 连续负载电流

      20 mA

    • LED状态指示灯

      红色

    • 信号 电池模式

    • 接线标识

      3.3

    • 信号分配

      电池模式

    • 信号类型

      黄色LED

    • 开关输出

      晶体管输出，有源

    • 输出电压

      24 V DC

    • 连续负载电流

      20 mA

    • LED状态指示灯

      黄色

    • 信号 DC OK

    • 接线标识

      3.1

    • 信号分配

      DC OK

    • 信号类型

      绿色LED

    • 开关输出

      晶体管输出，有源

    • 输出电压

      24 V DC

    • 连续负载电流

      20 mA

    • LED状态指示灯

      绿色

    • 信号 Ready

    • 接线标识

      3.4

    • 信号分配

      Ready

    • 开关输出

      晶体管输出，有源

    • 输出电压

      24 V DC

    • 连续负载电流

      20 mA

    • 信号电源24 V DC，20 mA，SGnd

    • 接线标识

      3.7

  • 储能模块
    • 额定电压UN

      24 V DC

    • 充电结束

      最大 30 V DC

    • 充电电流 (可配置)

      0.2 A ... 1.5 A (-25 °C ... 40 °C)

    • 充电电流 (降低)

      1.5 A ... 0 A (40 °C ... 65 °C)

    • 充电电流 (预置)

      1.2 A (-25 °C ... 40 °C)

    • 充电电流 ()

      1.5 A

    • 额定容量范围

      1.2 Ah ... 12 Ah

    • 电池技术

      VRLA-AGM

    • 充电特征曲线

      IU0U

  • 连接数据

    • 导线连接

    • 连接方式

      直插式连接

    • 刚性

      0.2 mm² ... 4 mm²

    • 柔性

      0.2 mm² ... 2.5 mm²

    • 柔性带没有塑料套管的冷压头

      0.25 mm² ... 2.5 mm²

    • 柔性带配有塑料套管的冷压头

      0.25 mm² ... 1.5 mm²

    • AWG

      24 ... 12

    • 剥线长度

      10 mm

    • 导线连接

    • 连接方式

      直插式连接

    • 刚性

      0.2 mm² ... 4 mm²

    • 柔性

      0.2 mm² ... 2.5 mm²

    • 柔性带没有塑料套管的冷压头

      0.25 mm² ... 2.5 mm²

    • 柔性带配有塑料套管的冷压头

      0.25 mm² ... 1.5 mm²

    • AWG

      24 ... 12

    • 剥线长度

      10 mm

    • 导线连接

    • 连接方式

      直插式连接

    • 刚性

      0.2 mm² ... 1.5 mm²

    • 柔性

      0.2 mm² ... 1.5 mm²

    • 柔性带没有塑料套管的冷压头

      0.2 mm² ... 1.5 mm²

    • 柔性带配有塑料套管的冷压头

      0.2 mm² ... 0.75 mm²

    • AWG

      24 ... 16

    • 剥线长度

      8 mm

    • 导线连接

    • 连接方式

      直插式连接

    • 刚性

      0.2 mm² ... 10 mm²

    • 柔性

      0.2 mm² ... 6 mm²

    • 柔性带没有塑料套管的冷压头

      0.25 mm² ... 6 mm²

    • 柔性带配有塑料套管的冷压头

      0.25 mm² ... 4 mm²

    • AWG

      24 ... 8

    • 剥线长度

      15 mm

  • 接口
    • 接口

      USB (Modbus/RTU)

    • 接口数

      1

    • 接线方式

      MINI-USB B型

    • 锁紧装置

      螺栓

  • 电气特性
    • 相数

      1.00

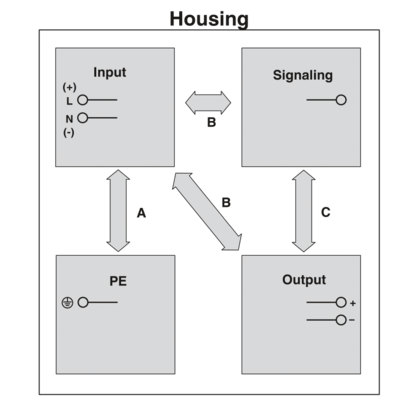

    • 绝缘电压输入／输出

      3 kV AC (类型测试)

    • 绝缘电压输入／输出

      1.5 kV AC (常规测试)

    • 绝缘电压输出／PE

      500 V AC (类型测试)

    • 绝缘电压输出／PE

      500 V AC (常规测试)

    • 绝缘电压输入／PE

      1.5 kV AC (类型测试)

    • 绝缘电压输入／PE

      1.5 kV AC (常规测试)

  • 产品属性
    • 产品类型

      内置电源的DC UPS

    • 产品系列

      TRIO UPS

    • MTBF (IEC 61709, SN 29500)

      > 1395470 h (230 V AC， 时 25 °C)

    • MTBF (IEC 61709, SN 29500)

      > 825726 h (230 V AC， 时 40 °C)

    • MTBF (IEC 61709, SN 29500)

      > 388314 h (230 V AC， 时 60 °C)

    • 绝缘特性

    • 保护等级

      I

    • 污染等级

      2

    • 预期寿命（电解电容器）

    • 电流

      5 A

    • 温度

      40 °C

    • 附加信息

      230 V AC

  • 尺寸

    • 产品尺寸

    • 宽度

      60 mm

    • 高度

      130 mm

    • 深度

      60 mm

    • 安装尺寸

    • 左侧/右侧安装距离

      0 mm / 0 mm

    • 顶部/底部安装距离

      50 mm / 50 mm

  • 安装
    • 安装类型

      DIN导轨安装

    • 组装说明

      可并排安装：水平间距0 mm，垂直间距50 mm

    • 安装位置

      水平DIN导轨NS35，EN60715

  • 材料规格
    • 阻燃等级符合UL 94标准（壳体/接线端子）

      V0

    • 外壳材料

      金属

    • 盖罩型号

      PC

    • 侧边组件类型

      铝

  • 环境和真实条件

    • 环境条件

    • 保护等级

      IP20

    • 环境温度（运行）

      -25 °C ... 70 °C (> 60 °C Derating: 2,5 %/K)

    • 环境温度（存放/运输）

      -40 °C ... 85 °C

    • 环境温度（调试类型测试）

      -40 °C

    • 最大高度

      ≤ 4000 m (> 2000 m，注意降低值)

    • 气候等级

      3K3（符合EN 60721标准）

    • 允许的最大相对湿度（操作）

      ≤ 95 % (+25 °C时，无冷凝)

    • 电击

      30g，18 ms，符合IEC 60068-2-27标准

    • 振动（操作）

      <12...13.2 Hz，振幅±1 mm，13.2...100 Hz，0.7g
      符合IEC 60068-2-6

  • 标准和规范

    • 过电压类别

    • EN 61010-1

      II

    • 测量、控制和实验室设备的安全性

    • 标准标识

      测量、控制和实验室使用的设备的安全

    • 标准/规格

      IEC 61010-1

    • 超低防护电压

    • 标准标识

      超低防护电压

    • 标准/规格

      IEC 61010 (SELV) / (PELV)

    • 安全隔离

    • 标准标识

      安全隔离

    • 标准/规格

      DIN VDE 0100-410

    • 低压电源，DC输出

    • 标准标识

      低压电源，DC输出

    • 标准/规格

      EN 61204-3

    • 船桥

    • 标准标识

      船桥

    • 标准/规格

      IEC/EN 60945

  • 认证

    • UL

    • 标识

      UL Listed UL 61010

    • UL

    • 标识

      UL/C-UL Listed ANSI/ISA-12.12.01 Class I, Division 2, Groups A, B, C

    • 造船

    • 标识

      DNV

    • 造船

    • 标识

      LR

  • 电磁兼容数据
    • 电磁兼容性

      符合2014/30/EU电磁兼容指令

    • 低压指令

      符合低电压指令2014/35/EC

    • 噪音排放的电磁兼容要求

      EN 61000-6-3

    • 噪音排放的电磁兼容要求

      EN 61000-6-4

    • 抗噪的电磁兼容要求

      EN 61000-6-1

    • 抗噪的电磁兼容要求

      EN 61000-6-2

    • 抗干扰

      抗干扰性符合EN 61000-6-2（工业）

    • 传导性噪声排放

    • 标准/规范

      EN 61000-6-3

    • 噪音排放

    • 标准/规程

      EN 61000-6-3

    • DNV GL传导噪声排放

    • DNV

      级 B

    • 附加信息

      区域 电源分配

    • DNV GL噪声辐射

    • DNV

      级 B

    • 附加信息

      船桥和甲板区域

    • 谐波电流

    • 标准/规程

      EN 61000-3-2

    • 闪光器

    • 标准/规程

      EN 61000-3-3

    • 静电放电

    • 标准/规程

      EN 61000-4-2

    • 静电放电

    • 触点放电

      6 kV (强度测试 3)

    • 空气放电

      8 kV (强度测试 3)

    • 高频电磁场

    • 标准/规程

      EN 61000-4-3

    • 高频电磁场

    • 频率范围

      80 MHz ... 6 GHz

    • 测试场强

      10 V/m

    • 频率范围

      1.4 GHz ... 6 GHz

    • 测试场强

      3 V/m

    • 快速瞬态（脉冲）

    • 标准/规程

      EN 61000-4-4

    • 快速瞬态（脉冲）

    • 输入

      4 kV

    • 输出

      2 kV

    • 信号

      2 kV

    • 电涌电压负载（电涌）

    • 标准/规程

      EN 61000-4-5

    • 电涌电压负载（电涌）

    • 输入

      1 kV (强度测试3 - 对称)

    • 输入

      2 kV (强度测试3 - 非对称)

    • 输出

      0.5 kV (强度测试2 - 对称)

    • 输出

      1 kV (强度测试2 - 非对称)

    • 信号

      1 kV (强度测试2 - 非对称)

    • 传导干扰

    • 标准/规程

      EN 61000-4-6

    • 传导干扰

    • 频率范围

      0.15 MHz ... 80 MHz

    • 电压

      10 V
