首页/切换、测量和监控/继电器和光耦合器/固态继电器和电磁式继电器/继电器模块
  • 继电器模块-PLC-RSC- 24DC/21
  • 继电器模块-PLC-RSC- 24DC/21
  • 继电器模块-PLC-RSC- 24DC/21
  • 继电器模块-PLC-RSC- 24DC/21
  • 继电器模块-PLC-RSC- 24DC/21
  • 继电器模块-PLC-RSC- 24DC/21
  • 继电器模块-PLC-RSC- 24DC/21
  • 继电器模块-PLC-RSC- 24DC/21
  • 继电器模块-PLC-RSC- 24DC/21

继电器模块

热销

PLC-RSC- 24DC/21

会员价
￥？
认证享优惠&积分兑好礼>>
已售： 1000+
物料号： 2966171
有现货
起订量： 1
预计货期：  实际交期请联系客服

PLC-INTERFACE，包括采用螺钉连接和带有功率触点的插拔式微型继电器的PLC-BSC.../21基座端子，用于组装在DIN导轨NS 35/7,5上，1个转换触点，输入电压24 V DC

加入购物车 咨询客服 前往官网查看更多
不得小于包装数1！
商品推荐
  • 产品详情
  • 订购说明
技术参数
  • 说明
    • 操作注意事项

      当相邻模块的相同接线端子间电压大于250 V (L1, L2, L3)时，要插入隔离板 PLC-ATP。电位桥接时采用 FBST 8-PLC... 或 FBST 500...。

  • 产品属性
    • 产品类型

      继电器模块

    • 产品系列

      PLC-INTERFACE

    • 应用

      通用

    • 操作模式

      100%工作因数

    • 机械寿命

      2x 107 开关次数

    • 数据管理状态

    • 最近一次数据维护日期

      19.03.2025

  • 电气特性
    • 额定条件下的最大功耗

      0.22 W

    • 测试电压 (线圈/触点)

      4 kV AC (50 Hz，1分钟，线圈/触点)

    • 绝缘特性: 线圈/触点

    • 额定绝缘电压

      250 V

    • 额定脉冲耐受电压

      6 kV

    • 过电压等级

      III

    • 污染等级

      3

  • 输入数据

    • 线圈侧

    • 额定输入电压 UN

      24 V DC

    • 输入电压范围

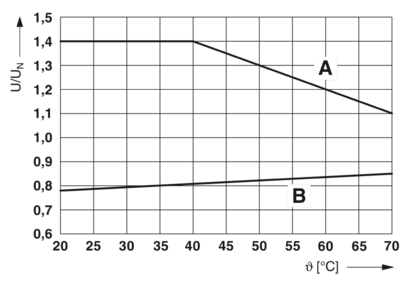

      18.5 V DC ... 33.6 V DC (20 °C)

    • 额定电压 (“热”插拔电磁式继电器)

      24 V DC

    • 驱动和功能

      单稳态

    • 驱动（极性）

      极化

    • UN下的典型输入电流

      9 mA

    • 典型响应时间

      5 ms

    • 典型释放时间

      8 ms

    • 保护电路

      极性保护; 极性保护二极管

    • 保护电路

      备用二极管; 续流二极管

    • 工作电压显示

      黄色LED

  • 输出数据

    • 切换

    • 触点类型

      1个转换触点

    • 开关触点类型

      单触点

    • 触点类型

      电源针位

    • 触点材料

      AgSnO

    • 最大切换电压

      250 V AC/DC (当相邻两个模块的相同接线端子间的电压大于250V（L1、L2、L3），必须使用隔板PLC-ATP。 FBST 8-PLC... 或 ...FBST 500...用于等电位桥接)

    • 最小切换电压

      5 V (100 mA)

    • 限制连续电流

      6 A

    • 最大冲击电流

      10 A (4 s)

    • 最小切换电流

      10 mA (12 V)

    • 短路电流

      200 A (条件短路电流)

    • 最大额定功率值（电阻负载）

      140 W (24 V DC)

    • 最大额定功率值（电阻负载）

      20 W (可用于48 V DC)

    • 最大额定功率值（电阻负载）

      18 W (可用于60 V DC)

    • 最大额定功率值（电阻负载）

      23 W (可用于110 V DC)

    • 最大额定功率值（电阻负载）

      40 W (可用于220 V DC)

    • 最大额定功率值（电阻负载）

      1500 VA (可用于250 V AC)

    • 输出熔断器

      4 A gL/gG NEOZED

    • 开关容量

      2 A (24 V、DC13时)

    • 开关容量

      0.2 A (110 V、DC13时)

    • 开关容量

      0.1 A (220 V、DC13时)

    • 开关容量

      3 A (24 V、AC15时)

    • 开关容量

      3 A (120 V、AC15时)

    • 开关容量

      3 A (230 V、AC15时)

  • 连接数据
    • 连接方式

      螺钉连接

    • 剥线长度

      8 mm

    • 螺纹

      M3

    • 刚性导线横截面

      0.14 mm² ... 2.5 mm²

    • 柔性导线横截面

      0.14 mm² ... 2.5 mm²

    • 柔性导线横截面

      0.2 mm² ... 2.5 mm² (单套管)

    • 柔性导线横截面

      2x 0.5 mm² ... 1.5 mm² (TWIN套管)

    • 可连接导向横截面 AWG

      26 ... 14

    • 紧固扭矩

      0.6 Nm ... 0.8 Nm

    • 紧固扭矩

      5 lbf-in. ... 7 lbf-in.

  • 尺寸
    • 宽度

      6.2 mm

    • 高度

      80 mm

    • 深度

      94 mm

  • 材料规格
    • 颜色

      灰色 (RAL 7042)

    • 阻燃等级，符合UL 94

      V0 (外壳)

  • 环境和真实条件

    • 环境条件

    • 保护等级 (继电器)

      RT III (继电器)

    • 保护等级 (继电器底座)

      IP20 (继电器底座)

    • 保护等级 (安装位置)

      ≥ IP54 (安装位置)

    • 环境温度（运行）

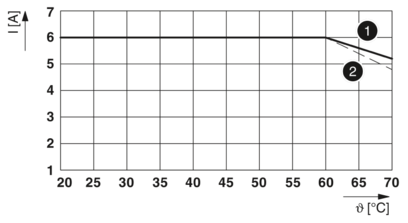

      -40 °C ... 70 °C (参见衰减曲线)

    • 环境温度（运行） (UL)

      -40 °F ... 158 °F

    • 环境温度（存放/运输）

      -40 °C ... 85 °C

  • 认证

    • CE

    • 证书

      CE合规

    • UKCA

    • 证书

      UKCA合规

    • 造船业许可

    • 证书

      TAE0000196

    • 腐蚀性气体测试

    • 标识

      ISA-S71.04. G3 Harsh Group

    • 标识

      EN 60068-2-60

    • UL数据

    • 注意事项

      使用准许用于75 °C以上的铜缆。

    • 造船业数据

    • Temperature

      D

    • Humidity

      A

    • 振动

      B/C

    • EMC

      B

    • Enclosure

      Required protection according to the Rules shall be provided upon installation on board

  • 电磁兼容数据
    • 电磁兼容性

      符合EMC条例

    • 低压指令

      符合低电压指令

  • 标准和规范
    • 标准/规程

      IEC 60947-5-1

  • 安装
    • 安装类型

      DIN导轨安装

    • 组装说明

      无间距排列

    • 安装位置

      任意
