继电器模块

RIF-0-RPT-24DC/21

会员价
￥？
认证享优惠&积分兑好礼>>
已售： 1000+
物料号： 2903370
有现货
起订量： 1
预计货期：  实际交期请联系客服

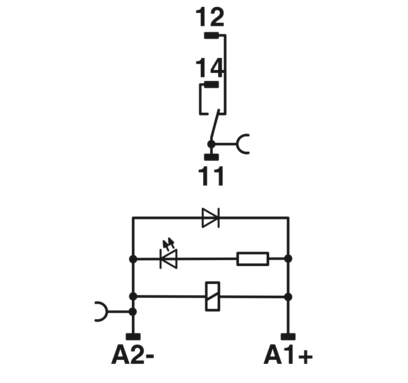

采用直插式连接的预制继电器模块，包括：带弹出装置的继电器底座和功率触点继电器。触点切换类型：1个转换触点。输入电压：24 V DC

加入购物车 咨询客服 前往官网查看更多
不得小于包装数1！
商品推荐
  • 产品详情
  • 订购说明
技术参数
  • 产品属性
    • 产品类型

      继电器模块

    • 产品系列

      RIFLINE complete

    • 应用

      通用

    • 操作模式

      100%工作因数

    • 机械寿命

      约 2x 107次

    • 绝缘特性

    • 绝缘

      安全隔离

    • 过电压类别

      III

    • 污染等级

      2

    • 数据管理状态

    • 最近一次数据维护日期

      11.04.2025

  • 电气特性
    • 使用寿命，电气方面

      参见曲线图

    • 额定条件下的最大功耗

      0.22 W

    • 测试电压 (线圈/触点)

      4 kVrms (50 Hz，1分钟，线圈/触点)

    • 额定绝缘电压

      250 V AC

    • 额定过电压

      6 kV

  • 输入数据

    • 线圈侧

    • 额定输入电压 UN

      24 V DC

    • 输入电压范围

      19.2 V DC ... 36 V DC (20 °C)

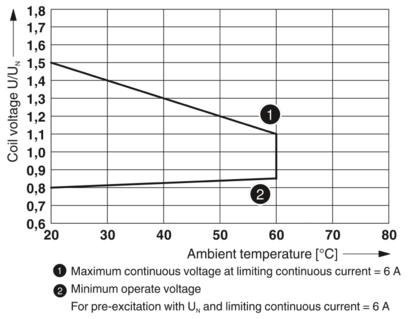

    • 以UN为参考的输入电压范围

      参见曲线图

    • 驱动和功能

      单稳态

    • 驱动（极性）

      极化

    • UN下的典型输入电流

      9 mA

    • 典型响应时间

      5 ms

    • 典型释放时间

      8 ms

    • 线圈电压

      24 V DC

    • 保护电路

      续流二极管

    • 工作电压显示

      黄色LED

  • 输出数据

    • 切换

    • 触点类型

      1个转换触点

    • 开关触点类型

      单触点

    • 触点材料

      AgSnO

    • 最大切换电压

      250 V AC/DC

    • 最小切换电压

      5 V (100 mA)

    • 极限持续电流

      6 A

    • 最小切换电流

      10 mA (12 V)

    • 最大额定功率值（电阻负载）

      140 W (24 V DC)

    • 最大额定功率值（电阻负载）

      20 W (48 V DC)

    • 最大额定功率值（电阻负载）

      18 W (60 V DC)

    • 最大额定功率值（电阻负载）

      23 W (110 V DC)

    • 最大额定功率值（电阻负载）

      40 W (220 V DC)

    • 最大额定功率值（电阻负载）

      1500 VA (250 V AC)

    • 使用类别 CB Scheme (IEC 60947-5-1)

      AC15， 3 A/250 V (N/O触点)

    • 使用类别 CB Scheme (IEC 60947-5-1)

      AC15， 1 A/250 V (常闭触点)

    • 使用类别 CB Scheme (IEC 60947-5-1)

      DC13， 1.5 A/24 V (N/O触点)

    • 使用类别 CB Scheme (IEC 60947-5-1)

      DC13， 0.2 A/110 V (N/O触点)

    • 使用类别 CB Scheme (IEC 60947-5-1)

      DC13， 0.1 A/220 V (N/O触点)

  • 连接数据
    • 连接方式

      直插式连接

    • 剥线长度

      8 mm

    • 刚性导线横截面

      0.14 mm² ... 1.5 mm²

    • 柔性导线横截面

      0.14 mm² ... 1.5 mm²

    • 柔性导线横截面

      0.14 mm² ... 1.5 mm² (带塑料套管的冷压头)

    • 可连接导向横截面 AWG

      24 ... 16

  • 尺寸

    • 产品尺寸

    • 宽度

      6.2 mm

    • 高度

      93 mm

    • 深度

      78 mm

  • 材料规格
    • 颜色

      灰色 (RAL 7042)

    • 阻燃等级，符合UL 94 (壳体)

      V2 (外壳)

  • 环境和真实条件

    • 环境条件

    • 保护等级 (继电器底座)

      IP20 (继电器底座)

    • 保护等级 (继电器)

      RT III (继电器)

    • 环境温度（运行）

      -40 °C ... 60 °C

    • 环境温度（存放/运输）

      -40 °C ... 85 °C

  • 认证

    • 腐蚀性气体测试

    • 标识

      ISA-S71.04. G3 Harsh Group

    • 标识

      EN 60068-2-60

  • 标准和规范
    • 标准/规程

      IEC 60947-5-1

  • 安装
    • 安装类型

      DIN导轨安装

    • 组装说明

      无间距排列

    • 安装位置

      任意
