首页/切换、测量和监控/能量监测/电流和电压测量技术/电压测量变送器

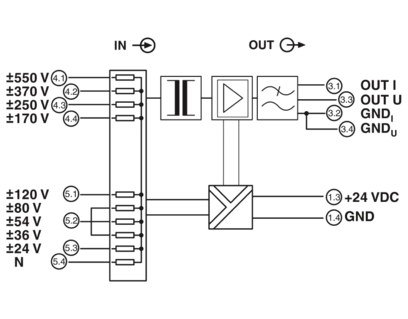

  • 电压测量变送器-MACX MCR-VDC
  • 电压测量变送器-MACX MCR-VDC
  • 电压测量变送器-MACX MCR-VDC

电压测量变送器

MACX MCR-VDC

会员价
￥？
认证享优惠&积分兑好礼>>
已售： 1000+
物料号： 2906242
无现货
起订量： 1
预计货期：  实际交期请联系客服

MACX MCR电压变送器，适用于直流电，电压为0... (+/-) 20 V DC 至 0.. .(+/-) 660 V DC，输出信号 (+/-) 10 V/ (+/-)20 mA

加入购物车 咨询客服 前往官网查看更多
不得小于包装数1！
商品推荐
  • 产品详情
  • 订购说明
技术参数
  • 产品属性
    • 产品类型

      电压变送器

  • 电气特性
    • 量程调整

      ± 20 %

    • 调零

      ± 20 %

    • 额定条件下的最大功耗

      1.2 W

    • 保护电路

      电涌保护; 33 V 抑制二极管

    • 阶跃响应（10-90%）

      < 16 ms

    • 最大温度系数

      < 0.015 %/K

    • 最大传输误差

      < 1 % (测量范围端值)

    • 电气隔离

    • 污染等级

      2

    • 电气隔离 测量电路至电源电路和输出 IEC 61010-2-030

    • 标准/规程

      IEC 61010-2-030

    • 测试电压

      5.3 kV AC (50 Hz, 60 s)

    • 测量类型

      II (1000 V)

    • 测量类型

      III (600 V)

    • 测量类型

      IV (300 V)

    • 绝缘

      强化绝缘

    • 电气隔离 电源电路至输出电路 IEC 61010-1

    • 标准/规程

      IEC 61010-1

    • 测试电压

      2.2 kV AC (50 Hz, 60 s)

    • 过电压类别

      III (300 V)

    • 过电压类别

      IV (150 V)

    • 绝缘

      基础隔离

    • 电源

    • 额定供电电压

      24 V DC (-20 % ... +25 %)

    • 电源电压范围

      19.2 V DC ... 30 V DC

    • 最大电流耗量

      < 60 mA

  • 输入数据

    • 测量

    • 可配置／可编程

      是

    • 输入电压范围

      -550 V DC ... 550 V DC

    • 最大输入电压

      ± 660 V DC

    • 输入电压的输入电阻

      5500 kΩ

    • 过载

    • 冲击波形

      DC电压

    • 测量

    • 输入电压范围

      -370 V DC ... 370 V DC

    • 输入电压的输入电阻

      3700 kΩ

    • 过载

    • 测量

    • 输入电压范围

      -250 V DC ... 250 V DC

    • 输入电压的输入电阻

      2500 kΩ

    • 过载

    • 测量

    • 输入电压范围

      -170 V DC ... 170 V DC

    • 输入电压的输入电阻

      1700 kΩ

    • 过载

    • 测量

    • 输入电压范围

      -120 V DC ... 120 V DC

    • 输入电压的输入电阻

      1200 kΩ

    • 过载

    • 测量

    • 输入电压范围

      -80 V DC ... 80 V DC

    • 输入电压的输入电阻

      800 kΩ

    • 过载

    • 测量

    • 输入电压范围

      -54 V DC ... 54 V DC

    • 输入电压的输入电阻

      800 kΩ

    • 过载

    • 测量

    • 输入电压范围

      -36 V DC ... 36 V DC

    • 输入电压的输入电阻

      800 kΩ

    • 过载

    • 测量

    • 输入电压范围

      -24 V DC ... 24 V DC

    • 输入电压的输入电阻

      240 kΩ

    • 过载

  • 输出数据

    • 信号: 电压

    • 电压输出信号

      -10 V ... 10 V

    • 电压输出信号

      2 V ... 10 V

    • 最大电压输出信号

      ≤ 11 V

    • 负载/输出负载电压输出

      > 10 kΩ

    • 波动

      50 mV

    • 信号: 电流

    • 电流输出信号

      -20 mA ... 20 mA

    • 电流输出信号

      4 mA ... 20 mA

    • 最大电流输出信号

      ≤ 22 mA

    • 负载/输出负载电流输出

      < 500 Ω

    • 最大电容负载

      < 1000 pF

    • 最大感性负载

      < 1 mH

  • 连接数据
    • 连接方式

      螺钉连接

    • 剥线长度

      8 mm

    • 螺纹

      M3

    • 刚性导线横截面

      0.2 mm² ... 2.5 mm²

    • 柔性导线横截面

      0.2 mm² ... 2.5 mm²

    • 可连接导向横截面 AWG

      24 ... 14

  • 尺寸
    • 宽度

      22.5 mm

    • 高度

      113 mm

    • 深度

      114 mm

  • 材料规格
    • 颜色

      灰色 (RAL 7042)

  • 环境和真实条件

    • 环境条件

    • 保护等级

      IP20

    • 环境温度（运行）

      -25 °C ... 60 °C

    • 环境温度（存放/运输）

      -40 °C ... 85 °C (无冷凝)

    • 海拔

      ≤ 2000 m

    • 允许湿度（运行）

      10 % ... 95 % (无冷凝)

  • 认证

    • CE

    • 证书

      CE合规

    • UKCA

    • 证书

      UKCA合规

    • UL，美国 / 加拿大

    • 标识

      UL 61010 Listed

  • 电磁兼容数据
    • 电磁兼容性

      符合EMC条例

    • 低压指令

      符合低电压指令

    • 抗干扰

      EN 61000-6-2

    • 注意事项

      受到干扰时，那有可能是最小的偏差。

    • 噪音排放

    • 标准/规范

      EN 61000-6-4

  • 安装
    • 安装类型

      DIN导轨安装

    • 组装说明

      排列间隔=10 mm

    • 安装位置

      任意
