首页/供电、充电及保护/冗余模块/二极管模块/冗余模块
  • 冗余模块-STEP3-DIODE/5-24DC/2X5/1X10/PT
  • 冗余模块-STEP3-DIODE/5-24DC/2X5/1X10/PT
  • 冗余模块-STEP3-DIODE/5-24DC/2X5/1X10/PT
  • 冗余模块-STEP3-DIODE/5-24DC/2X5/1X10/PT
  • 冗余模块-STEP3-DIODE/5-24DC/2X5/1X10/PT
  • 冗余模块-STEP3-DIODE/5-24DC/2X5/1X10/PT
  • 冗余模块-STEP3-DIODE/5-24DC/2X5/1X10/PT

冗余模块

STEP3-DIODE/5-24DC/2X5/1X10/PT

会员价
￥？
认证享优惠&积分兑好礼>>
已售： 1000+
物料号： 1283937
无现货
起订量： 1
预计货期：  实际交期请联系客服

冗余模块 STEP DIODE， DIN导轨安装， 5 V DC ... 24 V DC， 1x 10 A， 2x 5 A

加入购物车 咨询客服 前往官网查看更多
不得小于包装数1！
商品推荐
  • 产品详情
  • 订购说明
技术参数
  • 输入数据
    • 额定输入电压范围

      5 V DC ... 24 V DC

    • 输入电压范围

      4.5 V DC ... 30 V DC

    • 电源电压的电压类型

      DC

    • 额定输入电流(IN)

      1x 10 A

    • 额定输入电流(IN)

      2x 5 A

    • 防止极性逆转

      < 是60 V DC

    • 电压压降，输入／输出

      典型值 0.5 V (IOUT = 5 A)

    • 瞬态过电压保护

      Transil二极管

  • 输出数据
    • 额定输出电压

      UIn - 0,5 V

    • 额定输出电流（IN）

      2x 5 A

    • 额定输出电流（IN）

      1x 10 A

    • 衰减

      50 °C ... 70 °C (2 % / K)

  • 连接数据

    • 导线连接

    • 连接方式

      直插式连接

    • 刚性

      0.2 mm² ... 2.5 mm²

    • 柔性

      0.2 mm² ... 2.5 mm²

    • 柔性带没有塑料套管的冷压头

      0.5 mm² ... 1.5 mm²

    • 柔性带没有塑料套管的冷压头

      1 mm² (推荐)

    • 柔性带配有塑料套管的冷压头

      0.2 mm² ... 1 mm²

    • 柔性带配有塑料套管的冷压头

      1 mm² (推荐)

    • AWG

    • AWG

      24 ... 14 (Cu)

    • 剥线长度

      10 mm (刚性/柔性/不带塑料套管的冷压头)

    • 剥线长度

      13 mm (带塑料套管的冷压头)

    • 导线连接

    • 连接方式

      直插式连接

    • 刚性

      0.2 mm² ... 2.5 mm²

    • 柔性

      0.2 mm² ... 2.5 mm²

    • 柔性带没有塑料套管的冷压头

      0.5 mm² ... 1.5 mm²

    • 柔性带没有塑料套管的冷压头

      1 mm² (推荐)

    • 柔性带配有塑料套管的冷压头

      0.2 mm² ... 1 mm²

    • 柔性带配有塑料套管的冷压头

      1 mm² (推荐)

    • AWG

    • AWG

      24 ... 14 (Cu)

    • 剥线长度

      10 mm (刚性/柔性/不带塑料套管的冷压头)

    • 剥线长度

      13 mm (带塑料套管的冷压头)

  • 电气特性

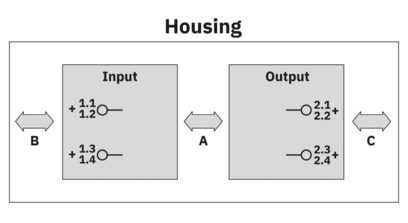

    • 绝缘电压输入／输出

      550 V AC

    • 绝缘电压输入／输出／外壳

      550 V AC

  • 产品属性
    • 产品类型

      冗余模块

    • 产品系列

      STEP DIODE

    • MTBF (IEC 61709, SN 29500)

      > 29675000 h (25 °C)

    • MTBF (IEC 61709, SN 29500)

      > 18693000 h (40 °C)

    • MTBF (IEC 61709, SN 29500)

      > 13996000 h (50 °C)

    • LED

      是

    • 绝缘特性

    • 保护等级

      III

    • 污染等级

      2

  • 尺寸

    • 产品尺寸

    • 宽度

      18 mm

    • 高度

      90 mm

    • 深度

      61 mm

    • 深度 (设备深度（DIN导轨安装）)

      55 mm (设备深度（DIN导轨安装式）)

    • 水平针距

      1 分区 (DIN 43880)

    • 安装尺寸

    • 左侧/右侧安装距离

      0 mm / 0 mm

    • 顶部/底部安装距离

      30 mm / 30 mm

  • 安装
    • 安装类型

      DIN导轨安装

    • 组装说明

      可并排安装：水平间距0 mm，垂直间距30 mm

    • 安装位置

      水平DIN导轨NS35，EN60715

  • 材料规格
    • 阻燃等级符合UL 94标准（壳体/接线端子）

      V0

    • 外壳材料

      金属

    • 外壳材料

      PC

    • 卡脚插销材料

      Polyamid

  • 环境和真实条件

    • 环境条件

    • 保护等级

      IP20

    • 环境温度（运行）

      -10 °C ... 70 °C (Derating: > 50 °C; 2 %/K)

    • 环境温度（存放/运输）

      -40 °C ... 85 °C

    • 最大高度

      ≤ 5000 m (> 2000 m，衰减: 10 %/1000 m)

    • 允许的最大相对湿度（运行）

      ≤ 95 % (25 °C 时，无冷凝)

    • 干热 (IEC 60068-2-2)

      70 °C (16 h)

    • 湿热 循环 (IEC 60068-2-30)

      55 °C (95 %，2 x 23 h)

    • 冷 (IEC 60068-2-1)

      -25 °C (16 h)

    • 冲击力（运行）

      每个空间方向上30g，18 ms (IEC 60068-2-27)

    • 振动（操作）

      < 15 Hz，幅度±2.5 mm (IEC 60068-2-6)

    • 振动（操作）

      15 Hz ... 150 Hz，2.3g，90 min.

  • 标准和规范

    • 电气安全

    • 标准标识

      电气安全

    • 标准/规格

      IEC 61010-1 (SELV)

    • 超低防护电压

    • 标准标识

      超低防护电压

    • 标准/规格

      IEC 61010-1 (SELV)

    • 标准/规格

      IEC 61010-2-201 (PELV)

  • 认证

    • 造船

    • 标识

      DNV

    • UL

    • 标识

      UL/C-UL Listed UL 61010-1

    • UL

    • 标识

      UL/C-UL Listed UL 61010-2-201

    • UL

    • 标识

      UL/C-UL Listed ANSI/UL 121201 Class I, Division 2, Groups A, B, C, D (Hazardous Location)

    • 注意

      T4（-10°C ... +70°C，>50°C，衰减：2%/K）

  • 电磁兼容数据
    • 电磁兼容性

      符合2014/30/EU电磁兼容指令

    • 低压指令

      符合低电压指令2014/35/EC

    • 抗干扰

      EN 61000-6-2:2019

    • 快速瞬态（脉冲）

    • 标准/规程

      EN 61000-4-4

    • 快速瞬态（脉冲）

    • 输入

      4 kV (强度测试4 - 非对称)

    • 输出

      2 kV (强度测试3 - 非对称)

    • 备注

      标准 B

    • 电涌电压负载（电涌）

    • 标准/规程

      EN 61000-4-5

    • 电涌电压负载（电涌）

    • 输入

      1 kV (强度测试3 - 对称)

    • 输入

      2 kV (强度测试3 - 非对称)

    • 输出

      1 kV (强度测试3 - 对称)

    • 输出

      2 kV (强度测试3 - 非对称)

    • 备注

      标准 B

    • 传导干扰

    • 输入/输出/信号

      非对称

    • 频率范围

      150 kHz ... 80 MHz

    • 备注

      标准 A

    • 电压

      10 V (强度测试 3)

    • 标准

    • 标准A

      规定限度内的正常操作行为。

    • 标准B

      可通过设备自我恢复的操作性能临时性降级。
