DC电源模块

CHARX PS-M2/3AC/1000DC/30KW

会员价
￥？
认证享优惠&积分兑好礼>>
已售： 1000+
物料号： 1232243
无现货
起订量： 1
预计货期：  实际交期请联系客服

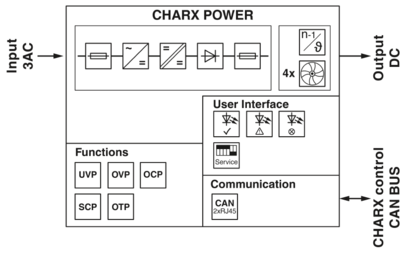

CHARX power basic， 用于设置直流充电站的快速充电模块， 19"支架安装， 输入: 3相， 输出: 30 V DC...1000 V DC / 0 A...100 A

加入购物车 咨询客服 前往官网查看更多
不得小于包装数1！
商品推荐
  • 产品详情
  • 订购说明
技术参数
  • 输入数据

    • 数字量

    • 额定功耗

      31870 VA

    • 交流电运行

    • 输入电压范围

      3x 340 V AC ... 530 V AC

    • 额定输入电压范围

      3x 400 V AC ... 480 V AC

    • 输入频率

      3x 50 Hz 60 Hz ±10 %

    • 输入电流

      3x 54 A (340 V AC)

    • 输入电流

      3x 46 A (400 V AC)

    • 电涌电流限值

      < 60 A

    • 功率因数（cos phi）

      0.99

    • 总失真(THDi)

      < 5 % (50% ... 100%输出负载)

    • 绝缘电阻

      > 10 MΩ

    • 电源系统配置

      星形网络 (TN，TT，IT (PE))

  • 输出数据
    • 效率

      > 95 % (POut >50%)

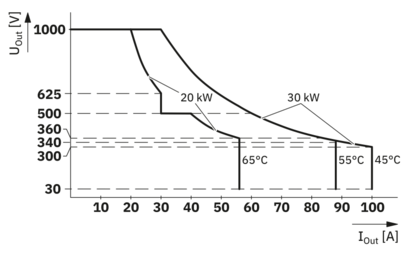

    • 输出电压范围

      30 V DC ... 1000 V DC

    • 输出电流范围

      0 A ... 100 A

    • 输出电流残压纹波

      ≤ 1 %

    • 额定功率

      30 kW

    • 待机功耗

      < 14 W

    • 输出端处的过电压保护 (OVP)

      > 1040 V DC

    • 衰减

      > 55 °C (3.2 A/K)

    • 衰减

      > 55 °C (1 kW/K)

    • 控制偏差

      < 0.5 % (静态负载变化电压偏差20% ... 100%)

    • 控制偏差

      < 1 % (静态负载变化电流偏差20% ... 100%)

    • 控制偏差

      ± 0.2 % (输入电压变化±20%)

    • 冲击抑制

      < 8 s

    • 过冲行为

      ± 3 % (开启流程)

  • 连接数据

    • 输入

    • 品名

      输入

    • 标识

      AC IN: L1 / L2 / L3 / PE

    • 导线连接

    • 连接方式

      推插锁紧式（Push-lock）连接

    • 刚性

      2.5 mm² ... 16 mm²

    • 刚性

      10 mm² (推荐)

    • 柔性

      2.5 mm² ... 25 mm²

    • 柔性

      10 mm² (推荐)

    • 刚性 (AWG)

      13 ... 4 (Cu)

    • 刚性 (AWG)

      8 (推荐)

    • AWG

      7

    • 剥线长度

      18 mm (刚性/柔性)

    • 输出

    • 品名

      输出

    • 标识

      DC OUT: + / -

    • 导线连接

    • 连接方式

      T-LOX快速连接技术

    • 刚性

      10 mm² ... 50 mm²

    • 刚性

      25 mm² (推荐)

    • 柔性

      16 mm² ... 50 mm²

    • 柔性

      25 mm² (推荐)

    • 刚性 (AWG)

      8 ... 0 (Cu)

    • 刚性 (AWG)

      4 (推荐)

    • AWG

      3

    • 剥线长度

      20 mm (10 mm² ... 25 mm² = 18 mm，35 mm² ... 50 mm² = 20 mm)

  • 接口

    • CAN-Bus

    • 接口

      CAN 总线

    • 接口数

      1

    • 接线方式

      2x RJ45

    • 支持的协议

      CAN 2.0B

    • 锁紧装置

      锁扣

    • 传输原理

      接线

    • 拓扑

      Daisy Chain

    • 传输速度

      125 kbps

    • 传输距离

      最大 20 m

    • 终端电阻

      120 Ω (端接终端设备)

    • 用作CAN总线设备的电源模块数目

      最大 48

  • 电气特性
    • 相数

      3

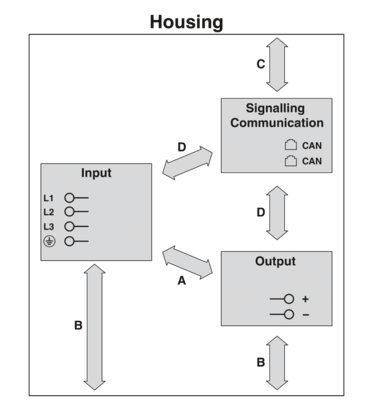

    • 输入和输出之间的电流隔离

      是

    • 绝缘电压输入／输出

      2121 V DC

    • 绝缘电压输入／输出／外壳

      2121 V DC

    • 绝缘电压输入，输出/信号，通信

      4242 V DC

    • 绝缘电压信号，通信/壳体

      707 V DC

  • 产品属性
    • 产品类型

      DC电源模块

    • 产品系列

      CHARX power basic

    • MTBF (IEC 61709, SN 29500)

      > 300000 h

    • 使用寿命

      90000 h (40°C，电解电容器)

    • 使用寿命

      70000 h (40°C，风扇)

    • 热插拔连接

      否

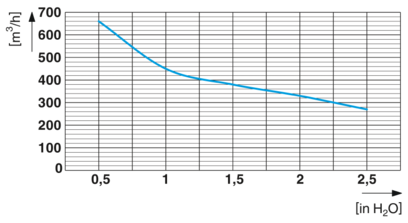

    • 通风

      否

    • 内部风扇

      是

    • 流向

      从前至后

    • 绝缘特性

    • 保护等级

      I

    • 污染等级

      2

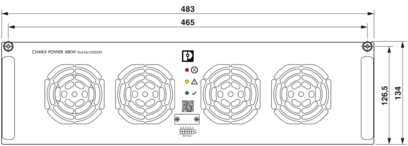

  • 尺寸

    • 产品尺寸

    • 宽度

      483 mm

    • 高度

      134 mm

    • 深度

      550 mm

    • 支架单元

      3 U

  • 安装
    • 安装类型

      19"支架安装

  • 材料规格
    • 外壳材料

      锌铝合金

  • 环境和真实条件

    • 环境条件

    • 保护等级

      IP20

    • 环境温度（运行）

      -40 °C ... 70 °C

    • 环境温度（存放/运输）

      -40 °C ... 70 °C

    • 过热保护(OTP)

      > 75 °C

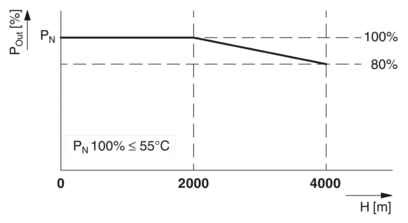

    • 最大高度

      ≤ 4000 m (衰减 >2000 m：10% / 1000 m)

    • 允许湿度（运行）

      ≤ 95 % (无冷凝)

    • 噪音等级

      < 60 dB (1 m)

  • 标准和规范

    • 过电压类别

    • IEC 60664-1

      II

    • 电动汽车传导充电系统 - 第1部分：一般要求

    • 标准标识

      电动汽车传导充电系统 - 第1部分：一般要求

    • 标准/规格

      IEC 61851-1

    • 电动汽车传导充电系统 - 第21-2部分：非车载电动汽车充电系统的电磁兼容性要求

    • 标准标识

      电动汽车传导充电系统——第 21-2部分：非车载电动汽车充电系统的电磁兼容性要求

    • 标准/规格

      IEC 61851-21-2（B级）

    • 电动汽车传导充电系统 - 第23部分：电动汽车直流充电站

    • 标准标识

      电动汽车传导充电系统 – 第23部分：电动汽车的直流电充电设备

    • 标准/规格

      IEC 61851-23

    • Standard for Safety for Electric Vehicle (EV) Charging System Equipment

    • 标准标识

      Standard for Safefy for Electric Vehicle (EV) Charging System Equipment

    • 标准/规格

      ANSI/UL 2202

  • 认证
    • 标识

      IEC

  • 电磁兼容数据
    • 辐射干扰

      IEC 61000-6-3

    • 抗干扰

      IEC 61000-6-2
