首页/供电、充电及保护/冗余模块/二极管模块/冗余模块

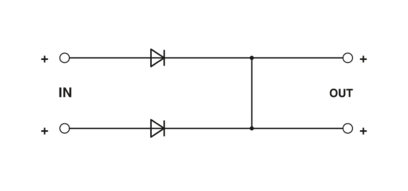

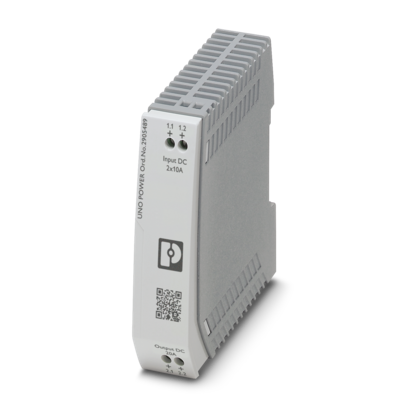

  • 冗余模块-UNO-DIODE/5-24DC/2X10/1X20
  • 冗余模块-UNO-DIODE/5-24DC/2X10/1X20
  • 冗余模块-UNO-DIODE/5-24DC/2X10/1X20
  • 冗余模块-UNO-DIODE/5-24DC/2X10/1X20

冗余模块

UNO-DIODE/5-24DC/2X10/1X20

会员价
￥？
认证享优惠&积分兑好礼>>
已售： 1000+
物料号： 2905489
无现货
起订量： 1
预计货期：  实际交期请联系客服

冗余模块，5 V - 24 V DC、2 x 10 A、1 x 20 A。

加入购物车 咨询客服 前往官网查看更多
不得小于包装数1！
商品推荐
  • 产品详情
  • 订购说明
技术参数
  • 输入数据

    • 直流电运行

    • 额定输入电压范围

      5 V DC ... 24 V DC

    • 输入电压范围

      4.5 V DC ... 30 V DC

    • 电源电压的电压类型

      DC

    • 防止极性逆转

      < 是60 V

    • 额定输入电流(IN)

      2x 10 A (-25 °C ... 55 °C)

    • 额定输入电流(IN)

      1x 20 A (-25 °C ... 55 °C)

    • 额定输入电流(IN)

      2x 10 A (-25 °C ... 55 °C)

    • 额定输入电流(IN)

      1x 20 A (-25 °C ... 55 °C)

    • 瞬态过电压保护

      压敏电阻

    • 电压压降，输入／输出

      典型值 0.5 V

  • 输出数据
    • 效率

      > 97 %

    • 额定输出电压

      UIn - 0,5 V

    • 额定输出电流（IN）

      1x 20 A (-25 °C ... 55 °C)

    • 额定输出电流（IN）

      2x 10 A (-25 °C ... 55 °C)

    • 衰减

      55 °C ... 70 °C (2.5 %/K)

    • 最大额定负载功率损耗

      5 W (IOUT = 10 A时)

  • 连接数据

    • 输入

    • 连接方式

      螺钉连接

    • 刚性导线最小横截面

      0.2 mm²

    • 刚性导线最大横截面

      2.5 mm²

    • 柔性导线最小横截面

      0.2 mm²

    • 柔性导线最大横截面

      2.5 mm²

    • 单导线/柔性接线点，带塑料套管的冷压头，最小

      0.2 mm²

    • 单导线/柔性接线点，带塑料套管的冷压头，最大

      2.5 mm²

    • 单导线/柔性接线点，不带塑料套管的冷压头，最小

      0.2 mm²

    • 单导线/柔性接线点，带塑料套管的冷压头，最大

      2.5 mm²

    • 最小导线横截面AWG

      24

    • 最大导线横截面AWG

      14

    • 剥线长度

      8 mm

    • 螺纹

      M3

    • 最小紧固扭矩

      0.5 Nm

    • 最大紧固扭矩

      0.6 Nm

    • 输出

    • 连接方式

      螺钉连接

    • 刚性导线最小横截面

      0.2 mm²

    • 刚性导线最大横截面

      2.5 mm²

    • 柔性导线最小横截面

      0.2 mm²

    • 柔性导线最大横截面

      2.5 mm²

    • 单导线/柔性接线点，带塑料套管的冷压头，最小

      0.2 mm²

    • 单导线/柔性接线点，带塑料套管的冷压头，最大

      2.5 mm²

    • 单导线/柔性接线点，不带塑料套管的冷压头，最小

      0.2 mm²

    • 单导线/柔性接线点，带塑料套管的冷压头，最大

      2.5 mm²

    • 最小导线横截面AWG

      24

    • 最大导线横截面AWG

      14

    • 剥线长度

      8 mm

    • 螺纹

      M3

    • 最小紧固扭矩

      0.5 Nm

    • 最大紧固扭矩

      0.6 Nm

  • 电气特性
    • 绝缘电压输入／输出

      1 kV AC (类型测试)

    • 绝缘电压输入／输出

      0.5 kV AC (常规测试)

    • 绝缘电压输入／输出／外壳

      500 V

  • 产品属性
    • 产品类型

      冗余模块

    • 产品系列

      UNO DIODE

    • MTBF (IEC 61709, SN 29500)

    • MTBF (IEC 61709, SN 29500)

      > 60600000 h (40 °C)

    • MTBF (IEC 61709, SN 29500)

    • LED

      否

    • 绝缘特性

    • 保护等级

      III

    • 污染等级

      2

  • 尺寸
    • 宽度

      22.5 mm

    • 高度

      90 mm

    • 深度

      84 mm

    • 水平针距

      1.3 分区

    • 安装尺寸

    • 左侧/右侧安装距离

      5 mm / 5 mm

    • 顶部/底部安装距离

      30 mm / 30 mm

  • 安装
    • 安装类型

      DIN导轨： 35 mm

    • 组装说明

      可并排安装：水平间距0 mm，垂直间距30 mm

    • 安装位置

      水平DIN导轨NS35，EN60715

  • 材料规格
    • 阻燃等级符合UL 94标准（壳体/接线端子）

      V0

    • 外壳材料

      金属

    • 外壳材料

      PC

    • 卡脚插销材料

      POM (Polyoxymethylene)

  • 环境和真实条件

    • 环境条件

    • 保护等级

      IP20

    • 环境温度（运行）

      -25 °C ... 70 °C (> 55 °C降低额定值: 2,5 %/K)

    • 环境温度（存放/运输）

      -40 °C ... 85 °C

    • 气候等级

      3K3（符合EN 60721标准）

    • 允许的最大相对湿度（运行）

      ≤ 95 % (25 °C 时，无冷凝)

    • 冲击

      18 ms，30g，在每个空间方向（符合IEC 60068-2-27）

    • 振动（操作）

      < 15 Hz， 振幅±2.5 mm （符合IEC 60068-2-6）

    • 振动（操作）

      15 Hz ... 150 Hz，2.3g，90 min.

  • 标准和规范
    • 标准——电气安全

      IEC 62368-1 (SELV)

    • 标准——安全超低电压

      IEC 62368-1 (SELV) und EN 60204-1 (PELV)

  • 认证
    • UL认证

      UL/C-UL，隶属UL 508

    • UL认证

      UL/C-UL，隶属UL 60950-1

  • 电磁兼容数据
    • 电磁兼容性

      符合2014/30/EU电磁兼容指令

    • 低压指令

      符合低电压指令2014/35/EC

    • 噪音排放的电磁兼容要求

      EN 61000-6-3

    • 噪音排放的电磁兼容要求

      EN 61000-6-4

    • 抗噪的电磁兼容要求

      EN 61000-6-1

    • 抗噪的电磁兼容要求

      EN 61000-6-2

    • 静电放电

    • 标准/规程

      EN 61000-4-2

    • 静电放电

    • 触点放电

      4 kV (强度测试 3)

    • 空气放电

      8 kV (强度测试 3)

    • 备注

      标准 B

    • 高频电磁场

    • 标准/规程

      EN 61000-4-3

    • 高频电磁场

    • 频率范围

      80 MHz ... 1 GHz

    • 测试场强

      10 V/m (强度测试 3)

    • 频率范围

      1 GHz ... 6 GHz

    • 测试场强

      10 V/m (强度测试 3)

    • 备注

      标准 A

    • 快速瞬态（脉冲）

    • 标准/规程

      EN 61000-4-4

    • 快速瞬态（脉冲）

    • 输入

      2 kV (强度测试3 - 非对称)

    • 输出

      2 kV (强度测试3 - 非对称)

    • 备注

      标准 B

    • 电涌电压负载（电涌）

    • 标准/规程

      EN 61000-4-5

    • 电涌电压负载（电涌）

    • 输入

      1 kV (强度测试3 - 对称)

    • 输入

      2 kV (强度测试4 - 非对称)

    • 输出

      1 kV (强度测试2 - 对称)

    • 输出

      2 kV (强度测试3 - 非对称)

    • 备注

      标准 B

    • 传导干扰

    • 标准/规程

      EN 61000-4-6

    • 传导干扰

    • 输入/输出/信号

      非对称

    • 频率范围

      0.15 MHz ... 80 MHz

    • 备注

      标准 A

    • 电压

      10 V (强度测试 3)

    • 压降

    • 标准/规程

      EN 61000-4-11

    • 辐射干扰

    • 标准/规程

      EN 61000-6-3

    • 无线电干扰电压符合EN 55011标准

      EN 55011（EN 55022）B 类，应用领域： 工业和民用

    • 无线电干扰符合EN 55011标准

      EN 55011（EN 55022） B类，应用领域： 工业和民用

    • 标准

    • 标准A

      规定限度内的正常操作行为。

    • 标准B

      可通过设备自我恢复的操作性能临时性降级。
