首页/切换、测量和监控/信号隔离变送器和测量变送器/适用于标准应用的信号隔离变送器和测量变送器/温度测量变送器
  • 温度测量变送器-MACX MCR-T-UI-UP
  • 温度测量变送器-MACX MCR-T-UI-UP
  • 温度测量变送器-MACX MCR-T-UI-UP
  • 温度测量变送器-MACX MCR-T-UI-UP
  • 温度测量变送器-MACX MCR-T-UI-UP
  • 温度测量变送器-MACX MCR-T-UI-UP
  • 温度测量变送器-MACX MCR-T-UI-UP
  • 温度测量变送器-MACX MCR-T-UI-UP

温度测量变送器

MACX MCR-T-UI-UP

会员价
￥？
认证享优惠&积分兑好礼>>
已售： 1000+
物料号： 2811394
无现货
起订量： 1
预计货期：  实际交期请联系客服

可自由编程的温度测量变送器带有模拟量输出和1个极限值继电器，采用2导线、3导线或4导线技术的电阻温度计，热电偶，宽域供电。 标准组态， 4路隔离， Safety Integrity Level (SIL, IEC 61508): 2， Performance Level (ISO 13849-1): d， Systematic Capability: 2， 螺钉连接

加入购物车 咨询客服 前往官网查看更多
不得小于包装数1！
商品推荐
  • 产品详情
  • 订购说明
技术参数
  • 产品属性
    • 产品类型

      温度测量变送器

    • 产品系列

      MACX Analog

    • 组态

      DIP开关

    • 组态

      软件

    • 绝缘特性

    • 过电压类别

      II

    • 污染等级

      2

  • 系统属性

    • 功能

    • 组态

      DIP开关

    • 组态

      软件

  • 电气特性
    • 电气隔离

      4路隔离

    • 输入和输出之间的电流隔离

      是

    • 额定条件下的最大功耗

      1.26 W

    • 阶跃响应（0-99%）

      ≤ 1.75 s (SIL on)

    • 阶跃响应（0-99%）

      1.3 s (SIL off)

    • 最大温度系数

      0.01 %/K

    • 最大传输误差

      0.1 % (例如，当Pt 100，300 K最小量程)

    • 电气隔离 输入/输出/电源 IEC/EN 61010-1

    • 标准/规程

      IEC/EN 61010-1

    • 额定绝缘电压

      300 Vrms

    • 测试电压

      2.5 kV AC (50 Hz, 60 s)

    • 绝缘

      安全隔离

    • 电气隔离 输入/输出 IEC/EN 60079-11

    • 标准/规程

      IEC/EN 60079-11

    • 额定绝缘电压

      375 VP

    • 电气隔离 输入/电源 IEC/EN 60079-11

    • 标准/规程

      IEC/EN 60079-11

    • 额定绝缘电压

      375 VP

    • 电气隔离 输入/开关输出 IEC/EN 60079-11

    • 标准/规程

      IEC/EN 60079-11

    • 额定绝缘电压

      375 VP

    • 电源

    • 额定电源电压范围

      24 V AC/DC ... 230 V AC/DC -20 % ... +10 % (50/60 Hz)

    • 电源电压范围

      19.2 V AC/DC ... 253 V AC/DC (50/60 Hz)

    • 典型电流耗量

      < 50 mA (24 V DC)

    • 功耗

      < 1.5 W

  • 输入数据

    • 信号

    • 输入数目

      1

    • 输入信号

      温度

    • 输入信号

      电阻

    • 输入信号

      电压

    • 测量

    • 可用的传感器类型（RTD）

      Pt、Ni、Cu传感器： 2、3、4线

    • 可用的传感器类型（TC）

      B, E, J, K, N, R, S, T, L, U, CA, DA, A1G, A2G, A3G, MG, LG

    • 温度测量范围

      -250 °C ... 2500 °C (范围取决于传感器类型)

    • 线性电阻测量范围

      0 Ω ... 50 kΩ

    • 电位计，电阻量程

      0 Ω ... 50 kΩ

    • 线性mV信号范围

      -1000 mV ... 1000 mV

  • 输出数据

    • 切换: 继电器

    • 可配置／可编程

      是

    • 触点类型

      1个转换触点

    • 触点材料

      AgSnO2，镀硬质金

    • 最大切换电压

      30 V AC/DC

    • 最大切换电流

      0.5 A (30 V AC)

    • 最大切换电流

      1 A (30 V DC)

    • 信号: 电流

    • 输出数目

      1

    • 可配置／可编程

      是

    • 最大电压输出信号

      ± 11 V

    • 电流输出信号

      0 mA ... 20 mA (SIL off)

    • 电流输出信号

      4 mA ... 20 mA (SIL on)

    • 最大电流输出信号

      22 mA

    • 负载/输出负载电压输出

      ≥ 10 kΩ

    • 负载/输出负载电流输出

      ≤ 600 Ω (20 mA)

    • 传感器故障时的动作

      可自由编程

  • 连接数据
    • 连接方式

      螺钉连接

    • 剥线长度

      7 mm

    • 螺纹

      M3

    • 刚性导线横截面

      0.2 mm² ... 2.5 mm²

    • 柔性导线横截面

      0.2 mm² ... 2.5 mm²

    • 可连接导向横截面 AWG

      24 ... 14

    • 紧固扭矩

      0.5 Nm ... 0.6 Nm

    • 测试插座

    • 最大直径

      2 mm

  • Ex数据
    • 防爆安装 (EPL)

      Gc

    • 防爆安装 (EPL)

      Div. 2

  • 信号处理
    • 状态显示

      LED 电源，PWR（绿色）

    • 状态显示

      红色LED，闪烁（线路，传感器故障，ERR）

    • 状态显示

      红色LED，（模块故障，ERR）

    • 状态显示

      黄色 LED (开关输出)

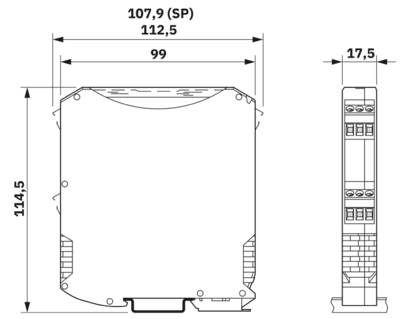

  • 尺寸
    • 宽度

      17.5 mm

    • 高度

      112.5 mm

    • 深度

      113.7 mm

    • 深度 NS 35/7,5

      114.5 mm (卡接到符合EN 60715标准的DIN导轨NS 35/7,5上)

  • 材料规格
    • 颜色

      灰色 (RAL 7042)

    • 阻燃等级，符合UL 94 (壳体)

      V0 (外壳)

    • 外壳材料

      PA 6.6-FR

  • 环境和真实条件

    • 环境条件

    • 保护等级

      IP20

    • 环境温度（运行）

      -20 °C ... 65 °C

    • 环境温度（存放/运输）

      -40 °C ... 85 °C

    • 允许湿度（运行）

      典型值 5 % ... 95 % (无冷凝)

    • 冲击力（运行）

      15g (IEC 60068-2-27)

    • 振动（操作）

      5g (IEC 60068-2-6)

    • 海拔高度范围 (≤ 2000 m)

    • 海拔

      ≤ 2000 m (技术数据适用于平均海拔≤2000 m的情况。对于平均海拔>2000 m的情况，请见数据表。)

    • 环境温度（运行）

      -20 °C ... 65 °C

    • 最大安全电压Um

      30 V (在2区内安装)

    • 海拔高度范围 (≤ 3000 m)

    • 高度范围

      > 2000 m ... 3000 m

    • 环境温度（运行）

      -20 °C ... 55 °C

    • 最大安全电压Um

      30 V (在2区内安装)

    • 海拔高度范围 (≤ 4000 m)

    • 高度范围

      > 3000 m ... 4000 m

    • 环境温度（运行）

      -20 °C ... 50 °C

    • 最大安全电压Um

      30 V (在2区内安装)

    • 海拔高度范围 (≤ 5000 m)

    • 高度范围

      > 4000 m ... 5000 m

    • 环境温度（运行）

      -20 °C ... 45 °C

    • 最大安全电压Um

      30 V (在2区内安装)

  • 认证

    • CE

    • 证书

      CE合规

    • ATEX

    • 标识

       II 3 G Ex ec ic nC IIC T4 Gc

    • 证书

      IBExU 10 ATEX 1044 X

    • IECEx

    • 标识

      Ex ec ic nC IIC T4 Gc

    • 证书

      IECEx IBE 10.0004 X

    • INMETRO

    • 标识

      Ex ec ic nC IIC T4 Gc

    • 证书

      DNV 18.0143 X

    • UL，美国 / 加拿大

    • 标识

      UL 508 Listed

    • 标识

      Class I, Div. 2, Groups A, B, C, D T6

    • 标识

      Class I, Zone 2, Group IIC T6

    • 造船业许可

    • 证书

      DNV GL TAA000020C

    • Safety Integrity Level (SIL, IEC 61508)

    • 标识

      2

    • 证书

      SEBS-A.150520/17, V2.0

    • Systematic Capability

    • 标识

      2

    • Performance Level (ISO 13849-1)

    • 标识

      d

    • EAC Ex

    • 标识

       2Ex ec ic IIC T4 Gc

    • 证书

      BY/112 02.01 TP012 103.01 00078

    • 造船业数据

    • Temperature

      B

    • Humidity

      B

    • 振动

      A

    • EMC

      A

    • Enclosure

      Required protection according to the Rules shall be provided upon installation on board

  • 电磁兼容数据
    • 电磁兼容性

      符合EMC条例

    • 抗干扰

      EN 61000-6-2

    • 注意事项

      受到干扰时，那有可能是最小的偏差。

    • 噪音排放

    • 标准/规范

      EN 61000-6-4

  • 标准和规范
    • 电气隔离

      4路隔离

  • 安装
    • 安装类型

      DIN导轨安装
