首页/自动化/PLC（控制器）和I/O/用于PLCnext技术的自动化技术/模块安装支架
  • 模块安装支架-AXL F BP SE6
  • 模块安装支架-AXL F BP SE6
  • 模块安装支架-AXL F BP SE6
  • 模块安装支架-AXL F BP SE6
  • 模块安装支架-AXL F BP SE6
  • 模块安装支架-AXL F BP SE6
  • 模块安装支架-AXL F BP SE6

模块安装支架

AXL F BP SE6

会员价
￥？
认证享优惠&积分兑好礼>>
已售： 1000+
物料号： 1088136
有现货
起订量： 1
预计货期：  实际交期请联系客服

Axioline F，Backplane，6个用于Axioline Smart Elements的插槽，本地总线传输速率: 100 Mbps，保护等级: IP20

加入购物车 咨询客服 前往官网查看更多
不得小于包装数1！
商品推荐
  • 产品详情
  • 订购说明
技术参数

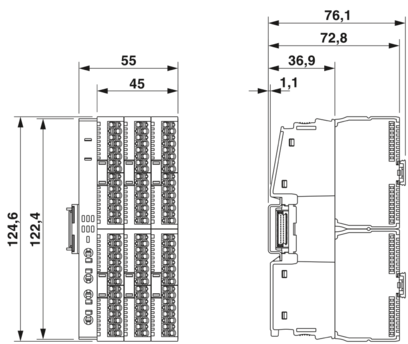

  • 尺寸
    • 宽度

      55 mm

    • 高度

      122.4 mm

    • 深度

      36.9 mm

    • 关于尺寸数据的注意事项

      使用TH 35-7.5导轨（符合 EN60715）时该深度有效。

    • 完整模块宽度

      55 mm

    • 完整模块高度

      124.6 mm

    • 完整模块深度

      76.1 mm

    • 注意事项

      使用TH 35-7.5导轨（符合 EN60715）时该深度有效。

  • 说明

    • 应用说明

    • 应用说明

      只用于工业应用

  • 接口

    • Axioline F本地总线

    • 接口数

      2

    • 连接方式

      总线基础模块

    • 传输速度

      100 Mbps

    • Smart Element接口

    • 接口数

      6

    • 连接方式

      卡缘连接器

  • 产品属性
    • 产品类型

      I/O 部件

    • 产品系列

      Axioline F

    • 类型

      模块化结构

    • 安装位置

      水平或垂直DIN导轨上的壁式安装

    • 特殊性质

      6个用于Axioline Smart Elements的插槽

    • 绝缘特性

    • 过电压类别

      II (IEC 60664-1，EN 60664-1)

    • 污染等级

      2 (IEC 60664-1，EN 60664-1)

  • 电气特性
    • 额定条件下的最大功耗

      0.85 W

    • 电位: Axioline F本地总线(UBus) 的供电

    • 电源电压

      5 V DC

    • 电位: Smart Elements的逻辑电源（USE）

    • 电源电压

      3.3 V DC (使用卡缘连接器)

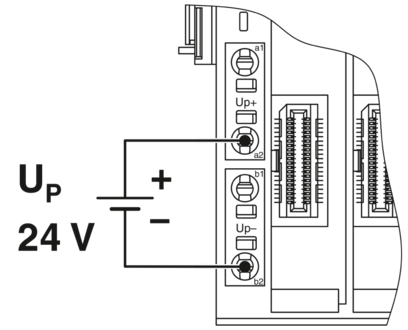

    • 电位: I/O电源馈入（UP）

    • 电源电压

      24 V DC

    • 电源电压范围

      19.2 V DC ... 30 V DC (包括所有公差，包括纹波)

    • 电流消耗

      最大 16 A (提供外部保护)

    • 电流消耗

      最大 12 A (具有UL认证的应用，外置保险丝)

    • 电耗量

      最小 1.5 mA (未连接Smart Elements，有额定电压)

    • 保护电路

      电涌保护; 抑制二极管

    • 电气隔离/电压范围的隔离

    • 测试电压: 5 V本地总线的供电（UBus）/24 V电源（I/O）

      500 V AC， 50 Hz， 1 min

    • 测试电压: 5 V本地总线的供电（UBus）/功能接地

      500 V AC， 50 Hz， 1 min

    • 测试电压: 24 V电源（I/O）/功能接地

      500 V AC， 50 Hz， 1 min

  • 连接数据

    • 连接技术

    • 连接名称

      I/O电源馈入（UP）

    • 连接方法方面的注意事项

      请留意“Axioline F：系统和安装”用户手册中有关导体横断面的信息。

    • 导线连接

    • 连接方式

      直插式连接

    • 刚性导线横截面

      0.5 mm² ... 2.5 mm²

    • 柔性导线横截面

      0.5 mm² ... 2.5 mm²

    • 可连接导向横截面 AWG

      20 ... 14

    • 剥线长度

      8 mm

    • I/O电源馈入（UP）

    • 连接方式

      直插式连接

    • 连接方法方面的注意事项

      请留意“Axioline F：系统和安装”用户手册中有关导体横断面的信息。

    • 硬导线横截面

      0.5 mm² ... 2.5 mm²

    • 柔性导线横截面

      0.5 mm² ... 2.5 mm²

    • 可连接导向横截面 AWG

      20 ... 14

    • 剥线长度

      8 mm

  • 环境和真实条件

    • 环境条件

    • 环境温度（运行）

      -25 °C ... 60 °C

    • 保护等级

      IP20

    • 空气压力（运行）

      70 kPa ... 106 kPa (最高可达海拔3000 m)

    • 空气压力（存放/运输）

      70 kPa ... 106 kPa (最高可达海拔3000 m)

    • 环境温度（存放/运输）

      -40 °C ... 85 °C

    • 允许湿度（运行）

      5 % ... 95 % (无冷凝)

    • 允许湿度（存放/运输）

      5 % ... 95 % (无冷凝)

  • 标准和规范
    • 保护等级

      III (IEC 61140，EN 61140，VDE 0140-1)

  • 安装
    • 安装类型

      DIN导轨安装

    • 安装位置

      水平或垂直DIN导轨上的壁式安装
