首页/供电、充电及保护/DC/DC转换器和DC/AC逆变器/DC/DC变换器/电源
  • 电源-TRIO-PS-2G/1500DC/24DC/1.5
  • 电源-TRIO-PS-2G/1500DC/24DC/1.5
  • 电源-TRIO-PS-2G/1500DC/24DC/1.5
  • 电源-TRIO-PS-2G/1500DC/24DC/1.5
  • 电源-TRIO-PS-2G/1500DC/24DC/1.5
  • 电源-TRIO-PS-2G/1500DC/24DC/1.5

电源

TRIO-PS-2G/1500DC/24DC/1.5

会员价
￥？
认证享优惠&积分兑好礼>>
已售： 1000+
物料号： 1107892
无现货
起订量： 1
预计货期：  实际交期请联系客服

采用插拔式连接的TRIO POWER DC/DC转换器，初级开关模式，适于DIN导轨安装，输入：1,500 V DC，输出：24 V DC / 1.5 A

加入购物车 咨询客服 前往官网查看更多
不得小于包装数1！
商品推荐
  • 产品详情
  • 订购说明
技术参数
  • 输入数据

    • 直流电运行

    • 额定输入电压范围

      500 V DC ... 1500 V DC

    • 输入电压范围

      450 V DC ... 1650 V DC

    • 宽域输入

      否

    • 最大介电强度

      ≤ 1800 V DC 1 s

    • 国家电网典型电压

      500 V DC

    • 国家电网典型电压

      1500 V DC

    • 电源电压的电压类型

      DC

    • 冲击电流积分 (I2t)

      典型值 0.15 A2s

    • 电耗量

      典型值 85 mA (450 V DC)

    • 电耗量

      典型值 30 mA (1500 V DC)

    • 推荐使用的输入保护断路器

      1 A (gPV)

    • 推荐使用的输入保护保险丝

      1500 V DC

  • 输出数据
    • 效率

      典型值 88 % (500 V DC)

    • 效率

      典型值 87 % (900 V DC)

    • 效率

      典型值 83 % (1500 V DC)

    • 额定输出电压

      24 V DC ±3 %

    • 额定输出电流（IN）

      1.5 A

    • 衰减

      > 60 °C ... 70 °C (2.5 %/K)

    • 反馈电压电阻

      ≤ 35 V DC

    • 输出端处的过电压保护 (OVP)

      ≤ 30 V DC

    • 控制偏差

      < 1 % (负载的变化，静态10 % ... 90 %)

    • 控制偏差

      < 3 % (动态负载变化10 % ... 90 %，10 Hz)

    • 控制偏差

      < 0.1 % (输入电压的变化范围为±10 %)

    • 残波

      < 40 mVSS (Ripple)

    • 残波

      < 50 mVSS (Noise)

    • 防短路保护

      是

    • 防空转

      是

    • 输出功率

      36 W

    • 最大空载功耗

      < 1.1 W (500 V DC)

    • 最大空载功耗

      < 1.4 W (900 V DC)

    • 最大空载功耗

      < 2.4 W (1500 V DC)

    • 最大额定负载功率损耗

      < 4.2 W (500 V DC)

    • 最大额定负载功率损耗

      < 5.5 W (900 V DC)

    • 最大额定负载功率损耗

      < 7.5 W (1500 V DC)

    • 上升时间

      ≤ 30 ms (UOUT (10 % ... 90 %))

    • 并连

      是，用于冗余和增加容量

    • 串连

      否

  • 连接数据

    • 输入

    • 连接方式

      直插式连接

    • 刚性导线最小横截面

      1 mm²

    • 刚性导线最大横截面

      4 mm²

    • 柔性导线最小横截面

      1 mm²

    • 柔性导线最大横截面

      2.5 mm²

    • 单导线/柔性接线点，带塑料套管的冷压头，最小

      1 mm²

    • 单导线/柔性接线点，带塑料套管的冷压头，最大

      2.5 mm²

    • 单导线/柔性接线点，不带塑料套管的冷压头，最小

      1 mm²

    • 单导线/柔性接线点，带塑料套管的冷压头，最大

      2.5 mm²

    • 最小导线横截面AWG

      18

    • 最大导线横截面AWG

      12

    • 剥线长度

      10 mm

    • 输出

    • 连接方式

      直插式连接

    • 刚性导线最小横截面

      1 mm²

    • 刚性导线最大横截面

      4 mm²

    • 柔性导线最小横截面

      1 mm²

    • 柔性导线最大横截面

      2.5 mm²

    • 单导线/柔性接线点，带塑料套管的冷压头，最小

      1 mm²

    • 单导线/柔性接线点，带塑料套管的冷压头，最大

      2.5 mm²

    • 单导线/柔性接线点，不带塑料套管的冷压头，最小

      1 mm²

    • 单导线/柔性接线点，带塑料套管的冷压头，最大

      2.5 mm²

    • 最小导线横截面AWG

      18

    • 最大导线横截面AWG

      12

    • 剥线长度

      10 mm

  • 信号处理
    • 信号类型

      LED

    • 信号输出: LED状态显示

    • 信号分配

      DC OK

    • 状态显示

      “DC OK” LED 绿色

    • 关于状态显示的注意事项

      U输出>21.5V： LED点亮

    • 颜色

      绿色

    • DC OK

      UOUT > 0.9 x UN (UN = 24 V DC)

    • UOUT > 0.9 x UN (UN = 24 V DC)

  • 电气特性
    • 相数

      1

    • 绝缘电压输入／输出

      4.2 kV DC (类型测试)

    • 绝缘电压输入／输出

      2.6 kV DC (常规测试)

  • 产品属性
    • 产品类型

      DC/DC转换器

    • 产品系列

      TRIO POWER

    • MTBF (IEC 61709, SN 29500)

      > 3300000 h (25 °C)

    • MTBF (IEC 61709, SN 29500)

      > 1760000 h (40 °C)

    • MTBF (IEC 61709, SN 29500)

      > 740000 h (60 °C)

    • 绝缘特性

    • 保护等级

      II

    • 污染等级

      2

  • 尺寸
    • 宽度

      48 mm

    • 高度

      130 mm

    • 深度 设备深度（DIN导轨安装）

      115 mm (设备深度（DIN导轨安装式）)

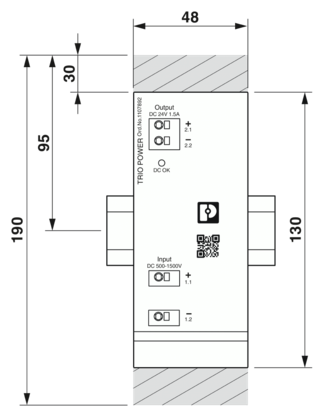

    • 安装尺寸

    • 左侧/右侧安装距离

      0 mm / 0 mm

    • 顶部/底部安装距离

      50 mm / 50 mm

  • 安装
    • 安装类型

      DIN导轨安装

    • 组装说明

      可并排安装：水平间距0 mm (≤ 40 °C) 10 mm (≤ 70 °C)，垂直间距50 mm

    • 安装位置

      水平DIN导轨NS35，EN60715

    • 带保护涂层

      否

  • 材料规格
    • 阻燃等级符合UL 94标准（壳体/接线端子）

      V0

    • 外壳材料

      塑料

    • 外壳类型

      聚碳酸酯

  • 环境和真实条件

    • 环境条件

    • 保护等级

      IP20

    • 环境温度（运行）

      -25 °C ... 70 °C (> 60 °C Derating: 2,5 %/K)

    • 环境温度（存放/运输）

      -40 °C ... 85 °C

    • 最大高度

      ≤ 4000 m (> 2000 m，衰减: 10 %/1000 m)

    • 允许的最大相对湿度（运行）

      ≤ 95 % (25 °C 时，无冷凝)

    • 冲击

      11 ms，15 g，在每个空间方向（符合IEC 60068-2-27）

    • 振动（操作）

      < 15 Hz， 振幅±2.5 mm （符合IEC 60068-2-6）

    • 振动（操作）

      15 Hz ... 150 Hz，2.3g，90 min.

  • 标准和规范
    • 标准——电气安全

      EN 62109-1:2011

    • 标准——安全超低电压

      IEC 62109-1:2011 (SELV)

    • 标准——安全绝缘

      DIN VDE 0100-410

    • 过电压类别

    • IEC 62109-1

      II

  • 认证
    • UL认证

      UL 62109-1:2014

    • UL认证

      UL 1741

  • 电磁兼容数据
    • 电磁兼容性

      符合2014/30/EU电磁兼容指令

    • 低压指令

      符合低电压指令2014/35/EC

    • 抗干扰

      EN 61000-6-2:2005

    • 传导性噪声排放

    • 标准/规范

      EN 55016

    • 标准/规范

      EN 61000-6-4（A类）

    • 噪音排放

    • 标准/规程

      EN 55016

    • 标准/规程

      EN 61000-6-4（A类）

    • 静电放电

    • 标准/规程

      EN 61000-4-2

    • 静电放电

    • 触点放电

      4 kV (强度测试2)

    • 空气放电

      8 kV (强度测试 3)

    • 备注

      标准 A

    • 高频电磁场

    • 标准/规程

      EN 61000-4-3

    • 高频电磁场

    • 频率范围

      80 MHz ... 1 GHz

    • 测试场强

      10 V/m (> 测试强度3)

    • 频率范围

      1 GHz ... 2.7 GHz

    • 测试场强

      10 V/m (强度测试2)

    • 频率范围

      2.7 GHz ... 6 GHz

    • 测试场强

      3 V/m (测试强度1)

    • 备注

      标准 A

    • 快速瞬态（脉冲）

    • 标准/规程

      EN 61000-4-4

    • 快速瞬态（脉冲）

    • 输入

      4 kV (强度测试4 - 非对称)

    • 输出

      4 kV (强度测试4 - 非对称)

    • 备注

      标准 A

    • 电涌电压负载（电涌）

    • 标准/规程

      EN 61000-4-5

    • 电涌电压负载（电涌）

    • 输入

      3 kV (测试强度 >4 - 对称)

    • 输入

      4 kV (强度测试4 - 非对称)

    • 输出

      0.5 kV (强度测试2 - 对称)

    • 输出

      1 kV (强度测试2 - 非对称)

    • 备注

      标准 A

    • 传导干扰

    • 标准/规程

      EN 61000-4-6

    • 传导干扰

    • 输入／输出

      非对称

    • 频率范围

      0.15 MHz ... 80 MHz

    • 备注

      标准 A

    • 电压

      10 V (强度测试 3)

    • 压降

    • 标准/规程

      EN 61000-4-11

    • 辐射干扰

    • 标准/规程

      EN 61000-6-4

    • 无线电干扰电压符合EN 55011标准

      EN 55011 (EN 55022) A级工业区域应用

    • 无线电干扰符合EN 55011标准

      EN 55011 (EN 55022) A级工业区域应用

    • 标准

    • 标准A

      规定限度内的正常操作行为。

    • 标准B

      可通过设备自我恢复的操作性能临时性降级。
