首页/切换、测量和监控/安全继电器模块和传感器/安全耦合继电器/安全继电器
  • 安全继电器-PSR-SCP- 24DC/FSP/2X1/1X2
  • 安全继电器-PSR-SCP- 24DC/FSP/2X1/1X2
  • 安全继电器-PSR-SCP- 24DC/FSP/2X1/1X2
  • 安全继电器-PSR-SCP- 24DC/FSP/2X1/1X2
  • 安全继电器-PSR-SCP- 24DC/FSP/2X1/1X2
  • 安全继电器-PSR-SCP- 24DC/FSP/2X1/1X2
  • 安全继电器-PSR-SCP- 24DC/FSP/2X1/1X2

安全继电器

PSR-SCP- 24DC/FSP/2X1/1X2

会员价
￥？
认证享优惠&积分兑好礼>>
已售： 1000+
物料号： 2986960
有现货
起订量： 1
预计货期：  实际交期请联系客服

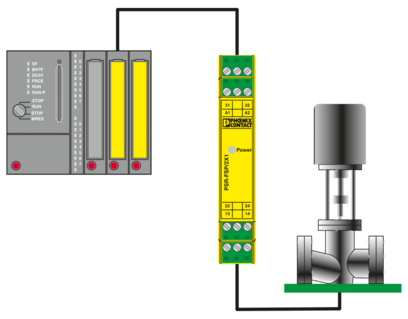

安全耦合继电器，适用于SIL 3高需求和低需求应用，可将数字量输出信号连接至外设，2个启用电流路径，1个信号触点，适用于安全状态关闭应用的模块，内置测试脉冲滤波器，插拔式螺钉连接，宽度：17.5 mm

加入购物车 咨询客服 前往官网查看更多
不得小于包装数1！
商品推荐
  • 产品详情
  • 订购说明
技术参数
  • 产品属性
    • 产品类型

      耦合继电器

    • 产品系列

      PSRclassic

    • 应用

      安全关闭

    • 应用

      高要求

    • 应用

      低要求

    • 控制

      单通道

    • 机械寿命

      10x 106开关次数

    • 继电器型号

      带机械联锁触点的机电式继电器，符合IEC/EN 61810-3标准

    • 绝缘特性

    • 过电压等级

      III

    • 污染等级

      2

    • 次数

    • 典型启动时间（Us时）

      50 ms (通过A1控制时，有Us)

    • 典型释放时间

      50 ms (通过A1控制时，有Us)

    • 恢复时间

      1 s

  • 电气特性
    • 额定条件下的最大功耗

      2.4 W

    • 额定操作模式

      100 %符合条件

    • 额定绝缘电压

      250 V

    • 额定过电压／绝缘

      控制电路A1/A2), (31/32), (13/14), 23/24)之间的增强型安全隔离耐压6 kV

    • 电源

    • 品名

      A1/A2

    • 额定控制电路电源电压US

      24 V DC -15 % / +10 %

    • 额定控制电源电流IS

      典型值 55 mA (在US 典型值时)

    • US时的功耗

      典型值 1.32 W

    • 冲击电流

      最大 100 mA (在US 典型值时)

    • 滤波时间

      最大 5 ms (Us电压骤降时)

    • 滤波时间

      最大 1 ms (测试脉冲宽度；A1/A2时的高测试脉冲)

    • 滤波时间

      ≥ 100 ms (测试脉冲宽度；A1/A2时的高测试脉冲)

    • 滤波时间

      测试脉冲速率 = 100 x 测试脉冲宽度

    • 滤波时间

      最大 5 ms (测试脉冲宽度；A1/A2时的低测试脉冲)

    • 滤波时间

      ≥ 50 ms (测试脉冲速率；A1/A2时的低测试脉冲)

    • 滤波时间

      测试脉冲速率 = 15 x 测试脉冲宽度

    • 保护电路

      电涌保护; 抑制二极管，33 V（A1 - A2）

  • 输出数据

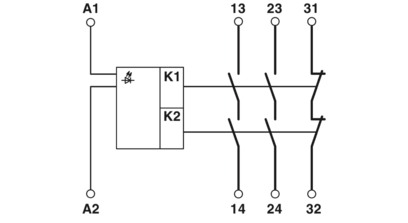

    • 继电器: 启用电流通路 (13/14, 23/24)

    • 输出说明

      2 x 常闭触点，未延迟

    • 输出数目

      2

    • 触点类型

      2路常开安全触点输出

    • 触点材料

      AgCuNi，+ 0.2 µm Au

    • 通断容量

      最小 75 mW

    • 冲击电流

      最大 5 A

    • 极限持续电流

      5 A

    • 总电流值的平方

      50 A2 (注意降容)

    • 切换频率

      最大 0.5 Hz

    • 机械寿命

      107开关次数

    • 输出熔断器

      10 A gL/gG

    • 继电器: 31/32

    • 输出说明

      1个常闭信号触点

    • 输出数目

      1

    • 触点类型

      1路反馈回路

    • 触点材料

      AgCuNi，+ 0.2 µm Au

    • 通断容量

      最小 75 mW

    • 冲击电流

      最大 100 mA

    • 极限持续电流

      100 mA

    • 机械寿命

      107开关次数

    • 输出熔断器

      4 A gL/gG

  • 连接数据

    • 连接技术

    • 可插拔

      是

    • 导线连接

    • 连接方式

      螺钉连接

    • 刚性导线横截面

      0.2 mm² ... 2.5 mm²

    • 柔性导线横截面

      0.2 mm² ... 2.5 mm²

    • 导线横截面AWG

      24 ... 12

    • 剥线长度

      7 mm

    • 螺纹

      M3

    • 紧固扭矩

      0.5 Nm ... 0.6 Nm

  • 信号处理
    • 工作电压显示

      1 x黄色LED

  • 尺寸
    • 宽度

      17.5 mm

    • 高度

      99 mm

    • 深度

      114.5 mm

  • 材料规格
    • 颜色 (外壳)

      黄色 (RAL 1018)

    • 外壳材料

      PA

  • 特性

    • 安全数据

    • 停止类别

      0

    • 安全数据: EN ISO 13849

    • 分类

      4 (A1/A2处控制单元的诊断覆盖率（DC）必须 ≥ 99%)

    • 性能等级（PL）

      e (A1/A2处控制单元的诊断覆盖率（DC）必须 ≥ 99%)

    • 安全数据: EN 50156

    • 安全完整性水平（SIL）

      3

    • 安全数据: IEC 61508 - 高要求

    • 安全完整性水平（SIL）

      3 (最大是整个SIL的10%，A1/A2端控制单元的诊断覆盖率(DC)必须≥ 90%)

    • 安全数据: IEC 61508 - 低要求

    • 安全完整性水平（SIL）

      3 (最大是整个SIL的10%，A1/A2端控制单元的诊断覆盖率(DC)必须≥ 90%)

    • 安全数据: EN IEC 62061

    • 安全完整性水平（SIL）

      3 (最大是整个SIL的10%，A1/A2端控制单元的诊断覆盖率(DC)必须≥ 90%)

  • 环境和真实条件

    • 环境条件

    • 保护等级

      IP20

    • 安装位置最低保护等级

      IP54

    • 环境温度（运行）

      -20 °C ... 55 °C (注意降容)

    • 环境温度（存放/运输）

      -40 °C ... 70 °C

    • 最大高度

      ≤ 2000 m (海平面以上)

    • 最大允许湿度（存放/运输）

      75 % (平均，85%间歇，无冷凝)

    • 允许的最大相对湿度（运行）

      75 % (平均，85%间歇，无冷凝)

    • 冲击

      15g

    • 振动（操作）

      10 Hz ... 150 Hz, 2g

  • 认证

    • CE

    • 标识

      CE合规

  • 安装
    • 安装类型

      DIN导轨安装

    • 安装位置

      任意
