电源模块

CAPAROC PM EIP

会员价
￥？
认证享优惠&积分兑好礼>>
已售： 1000+
物料号： 1393553
无现货
起订量： 1
预计货期：  实际交期请联系客服

电源模块带EtherNet/IP™接口，用于为CAPAROC断路器系统供应12 V DC或24 V DC。额外的系统接口可用于与电源进行通信。适用于通过CAPAROC汇流条进行DIN导轨安装。

加入购物车 咨询客服 前往官网查看更多
不得小于包装数1！
商品推荐
  • 产品详情
  • 订购说明
技术参数
  • 说明

    • 概述

    • 注意事项

      LABS释放——符合测试规范VW PV 3.10.7:2005-0

    • 注意事项

      接线时，请确保CAPAROC模块未因拉力脱落。模块须紧密相邻。

  • 产品属性
    • 产品类型

      设备断路器

    • 产品系列

      CAPAROC

    • 类型

      插拔式模块

    • 插槽数目

      4

    • 绝缘特性

    • 保护等级

      III

    • 污染等级

      2

  • 系统属性

    • EtherNet/IP™

    • 设备功能

      EtherNet/IP™适配器

    • 寻址

      DHCP（默认）、BootP、静态、ACD

    • 拓扑

      线性

    • 拓扑

      星形

    • 拓扑

      环形

  • 电气特性

    • 概述

    • 工作电压

      10 V DC ... 30 V DC

    • 额定电压

      12 V DC

    • 额定电压

      24 V DC

    • 标称工作电流IN

      45 A DC (总电流入口)

    • 额定过电压

      0.5 kV

    • 分断方法

      E (电子)

    • 反馈电阻

      最大 35 V DC

    • 介电强度

      35 V DC (负载电路)

    • 效率

      > 99 %

    • 闭路电流 I0

      典型值 46 mA (24 V时无负载)

    • 功耗

      典型值 1.1 W (24 V时无负载)

    • 功耗

      < 4.5 W (40 A时)

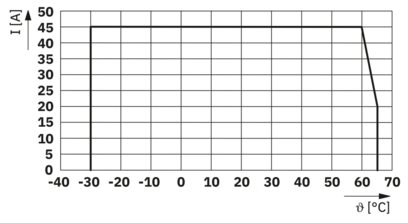

    • 温度衰减

      45 A (60 C时的总电流)

    • 温度衰减

      20 A (65 °C时的总电流)

    • 温度衰减

      45 A (60°C时的总电流，符合UL标准)

    • MTBF (IEC 61709, SN 29500)

      7242508.37 h (25 °C、21 %负载时)

    • MTBF (IEC 61709, SN 29500)

      3958056.77 h (40 °C，34.25 %负载时)

    • MTBF (IEC 61709, SN 29500)

      764697.81 h (60°C、100%负载时)

    • 电压压降

      0.082 V (40 A时)

    • 负载电路

    • 欠压关闭

      ≤ 9.2 V DC (有源)

    • 欠压关闭

      ≥ 10.2 V DC (无源)

    • 过电压关闭

      ≥ 30.5 V DC (有源)

    • 过电压关闭

      ≤ 29.5 V DC (无源)

  • 连接数据

    • 主电路IN+

    • 连接方式

      直插式连接

    • 剥线长度

      18 mm

    • 可连接导向横截面 AWG

      20 ... 8

    • 柔性导线横截面，带套管，带塑料绝缘套管

      0.5 mm² ... 16 mm²

    • 柔性导线横截面，带不含绝缘套管的冷压头

      0.5 mm² ... 16 mm²

    • 主电路IN-

    • 连接方式

      直插式连接

    • 剥线长度

      18 mm

    • 可连接导向横截面 AWG

      20 ... 8

    • 柔性导线横截面，带套管，带塑料绝缘套管

      0.5 mm² ... 16 mm²

    • 柔性导线横截面，带不含绝缘套管的冷压头

      0.5 mm² ... 16 mm²

    • 系统通信

    • 连接方式

      直插式连接

    • 剥线长度

      8 mm

    • 刚性导线横截面

      0.2 mm² ... 1.5 mm²

    • 可连接导向横截面 AWG

      24 ... 16

    • 柔性导线横截面，带套管，带塑料绝缘套管

      0.2 mm² ... 0.75 mm²

    • 柔性导线横截面，带不含绝缘套管的冷压头

      0.2 mm² ... 1.5 mm²

  • 接口

    • EtherNet/IP™

    • 最大系统扩展

      ≤ 16 (CAPAROC模块可并排安装)

    • 接口类型

      Ethernet

    • 号码

      2

    • 传输速度

      10 Mbps 100 Mbps

    • 传输原理

      以太网RJ45双绞线

    • 支持的协议

      EtherNet/IP™

  • 信号处理
    • 连接 X1 LED绿灯

      闪烁 (连接)

    • 连接 X1 LED黄灯

      闪烁 (流量)

    • 连接 X2 LED绿灯

      闪烁 (连接)

    • 连接 X2 LED黄灯

      闪烁 (流量)

    • 电源 (PWR) LED绿灯

      闪烁 (电源电压在工作电压范围内)

    • 电源 (PWR) LED绿灯

      3x 闪烁 (已禁用全局编程锁)

    • 电源 (PWR) LED红灯

      闪烁 (电源电压超出工作电压范围)

    • 电源 (PWR) LED红灯

      5x 闪烁 (已接受出厂设置复位命令)

    • 电源 (PWR) LED黄色

      闪烁 (PWR按钮已按下)

    • 电源 (PWR) LED黄色

      3x 闪烁 (已激活全局编程锁)

    • NET LED熄灭

      关 (设备上没有电压或者没有配置IP地址)

    • NET LED绿色

      闪烁 (存在与控制器的通信)

    • NET LED绿色

      闪烁 (有IP地址可用，无法与控制器通信)

    • NET LED红色

      闪烁 (地址冲突检测 (ACD)：“重复IP。” 设备检测到其IP地址已在网络中使用。)

    • NET LED红绿色

      闪烁 (设备初始化自检)

    • MOD LED熄灭

      关 (无电源电压)

    • MOD LED绿色

      闪烁 (正常运行)

    • MOD LED绿色

      闪烁 (设备还未配置)

    • MOD LED红绿色

      闪烁 (设备初始化自检)

    • MOD LED红色

      闪烁 (错误（EtherNet/IP™：“Major unrecoverable fault”），例如控制器中的程序崩溃)

    • MOD LED红色

      闪烁 (错误（EtherNet/IP™：“Major recoverable fault”），例如参数设置不一致或不正确)

    • 就绪 (RDY) LED黄绿色

      闪烁 (正在进行固件安装)

    • 就绪 (RDY) LED黄色

      闪烁 (固件安装失败，执行手动电压复位)

    • 就绪 (RDY) LED绿色

      闪烁 (固件已成功启动)

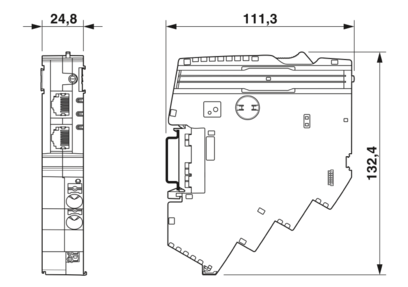

  • 尺寸
    • 宽度

      24.8 mm

    • 高度

      132.4 mm

    • 深度

      111.3 mm (7.5 mm（含DIN导轨）)

  • 材料规格
    • 颜色

      浅灰 (RAL 7035)

    • 标识材料

      PA 6

    • 标识材料

      PA 6

    • 标识材料

      PA 6

    • 标识材料

      PC

    • 阻燃等级，符合UL 94

      V-0

  • 环境和真实条件

    • 环境条件

    • 保护等级

      IP20

    • 环境温度（运行）

      -30 °C ... 65 °C

    • 环境温度（运行）

      -30 °C ... 60 °C (符合UL标准)

    • 环境温度（存放/运输）

      -40 °C ... 70 °C

    • 海拔

      ≤ 4000 m (amsl)

    • 湿度测定

      96 h，95 % RH，40 °C

    • 冲击力（运行）

      30g (11 ms周期，半正弦冲击脉冲，符合IEC 60068-2-27标准)

    • 冲击力（运行）

      25g (持续6 ms，符合IEC 60068-2-27标准的半正弦冲击脉冲，持续冲击)

    • 振动（操作）

      5g (10 Hz ... 150 Hz / 10 次 / 轴 / X、Y、Z)

  • 标准和规范
    • 标准/规格

      EN 61000-6-2

    • 注意事项

      电磁兼容 – 工业区域的抗干扰性

    • 标准/规格

      EN 61000-6-4

    • 注意事项

      电磁兼容 – 工业区域的抗干扰性

    • 标准/规格

      EN 61000-6-8

    • 注意事项

      业务和商业领域及小型企业中各类专业设备的EMC干扰辐射

    • 标准/规格

      EN 60068-2-78

    • 注意事项

      环境影响 – 湿度和热，恒定

    • 标准/规格

      EN 50178

    • 注意事项

      电源装置配备电子设备

    • 标准/规格

      EN 60068-2-6

    • 注意事项

      环境影响 – 振动（正弦）

    • 标准/规格

      EN 60068-2-27

    • 注意事项

      环境影响 – 冲击

  • 安装
    • 安装类型

      可插接在CAPAROC CR…汇流条上
