首页/供电、充电及保护/电动汽车充电技术/交流充电枪/AC充电电缆
  • AC充电电缆-EV-T1G3C-1AC30A-5,5M6,0JSBK11U
  • AC充电电缆-EV-T1G3C-1AC30A-5,5M6,0JSBK11U
  • AC充电电缆-EV-T1G3C-1AC30A-5,5M6,0JSBK11U
  • AC充电电缆-EV-T1G3C-1AC30A-5,5M6,0JSBK11U
  • AC充电电缆-EV-T1G3C-1AC30A-5,5M6,0JSBK11U
  • AC充电电缆-EV-T1G3C-1AC30A-5,5M6,0JSBK11U

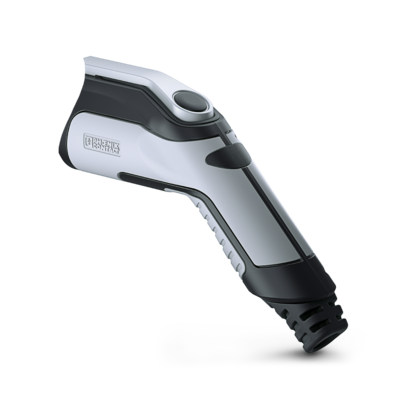

AC充电电缆

EV-T1G3C-1AC30A-5,5M6,0JSBK11U

会员价
￥？
认证享优惠&积分兑好礼>>
已售： 1000+
物料号： 1467288
无现货
起订量： 1
预计货期：  实际交期请联系客服

CHARX connect comfort，1类，交流充电枪， 30 A 永久， 250 V AC，配备车辆充电连接器和自由出线端， 电缆: 5.5 m，黑色，直头，不带保护盖，可使用挂锁锁定，菲尼克斯电气标识，IEC 62196-2，SAE J1772，PSE，用于通过美标车辆充电插座以交流电 (AC) 为电动汽车 (EV) 充电

加入购物车 咨询客服 前往官网查看更多
不得小于包装数1！
商品推荐
  • 产品详情
  • 订购说明
技术参数
  • 产品属性
    • 产品类型

      AC充电电缆

    • 产品系列

      CHARX connect comfort

    • 应用

      用于通过美标车辆充电插座以交流电 (AC) 为电动汽车 (EV) 充电

    • 应用

      安装在电动汽车充电站(EVSE)上

    • 外型

      不带保护盖

    • 外型

      可使用挂锁锁定

    • 充电标准

      1类

    • 充电模式

      模式 3，方案 C

    • 贴标

      菲尼克斯电气标识

    • 定制型

      根据客户要求提供

  • 电气特性

    • 充电功率和电流 (交流充电（单相）)

    • 充电电流类型

      AC单相

    • 充电电流

      30 A AC (单相)

    • 充电功率

      7.5 kW (单相)

    • 额定电压

      250 V

    • 引脚分配 (Leistungskontakte)

    • 连接方法方面的注意事项

      压接连接，不能断开

    • 数目

      3 (L1, N, PE)

    • 额定电压

      250 V AC

    • 额定电流

      30 A

    • 引脚分配 (Signalkontakte)

    • 连接方法方面的注意事项

      压接连接，不能断开

    • 信号传输类型

      脉冲宽度调节

    • 数目

      2 (CP, CS)

    • 额定电压

      30 V AC

    • 额定电流

      2 A

    • 的编码

      480 Ω (操作杆已激活)

    • 的编码

      150 Ω (操作杆未激活)

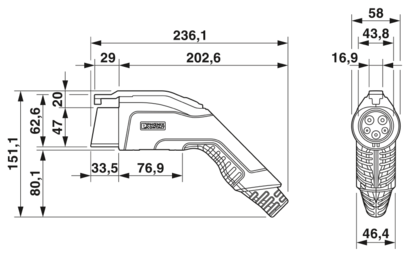

  • 尺寸

    • 车辆充电连接器

    • 宽度

      58 mm

    • 高度

      151.1 mm

    • 深度

      236.1 mm

  • 材料规格
    • 颜色 (外壳)

      黑色 (9005)

    • 颜色 (手柄区)

      黑色 (9005)

    • 颜色 (执行机构)

      银灰色 (7001)

    • 颜色 (前面板)

      黑色 (9005)

    • 颜色 (保护盖)

      黑色 (9005)

    • 颜色 (电缆)

      黑色 (9005)

    • 标识材料 (车辆充电连接器)

      塑料

    • 标识材料 (电缆外护套)

      TPE-U

    • 标识材料 (触点表面)

      银色

    • 注意事项

      充电电缆的颜色外观和光泽度可能存在差异。

  • 电缆/电线
    • 电缆长度

      5.5 m

    • 接线认证

      PSE

    • 电缆重量

      最大 420.00 kg/km

    • 光缆类型

      直头

    • 电缆结构

      3 x 6 mm² + 1 x 0.75 mm²

    • 电缆外径

      16.30 mm

    • 保护层剥线长度

      60 mm ±15 mm

    • 剥线长度

      60 mm ±15 mm

    • 电缆电阻

      ≤ 0.00317 Ω/m (基于电源核心，在20°C的环境温度下)

  • 机械特性

    • 机械参数

    • 插／拔周期

      > 10000

    • 插入力

      < 75 N

    • 拔出力

      < 75 N

  • 环境和真实条件

    • 环境条件

    • 保护等级 (车辆充电插座)

      IP44 (已插入；在已插入且运行就绪的状态下，只有当两个插拔式元件都是菲尼克斯电气原装产品或者是适当的符合标准要求的产品时，才能确保达到所需的防护等级)

    • 保护等级 (保护盖)

      IP54

    • 环境温度（运行）

      -30 °C ... 50 °C

    • 环境温度（存放/运输）

      -40 °C ... 80 °C

    • 海拔

      5000 m (海平面以上)

  • 标准和规范

    • 标准

    • 标准/规程

      IEC 62196-2

    • 标准/规程

      SAE J1772

    • 标准/规程

      PSE
