首页/其他/其他/其他/RJ45连接器
  • RJ45连接器-VS-PN-RJ45-5-Q/IP20
  • RJ45连接器-VS-PN-RJ45-5-Q/IP20

RJ45连接器

VS-PN-RJ45-5-Q/IP20

会员价
￥？
认证享优惠&积分兑好礼>>
已售： 1000+
物料号： 1658435
有现货
起订量： 1
预计货期：  实际交期请联系客服

RJ45连接器， 类型: RJ45， 保护等级: IP20， 位数: 4， 100 Mbps， CAT5， 标识材料: 塑料， 接线方式: 快速免剥线连接， 电缆出口: 直头， 颜色: 交通灰A RAL 7042， PROFINET

加入购物车 咨询客服 前往官网查看更多
不得小于包装数1！
商品推荐
  • 产品详情
  • 订购说明
技术参数
  • 说明
    • 概述

      该总线电缆符合PROFINET布线和互连技术规范，版本号2.00，订货号：2.252，章节8.1，用于外部环境的连接器（平衡布线）

  • 产品属性
    • 产品类型

      数据连接器（电缆侧）

    • 类型

      RJ45

    • 传感器类型

      PROFINET

    • 位数

      4

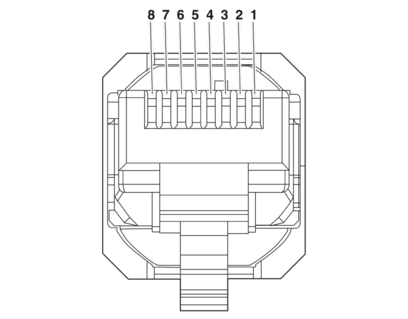

    • 连接图表

      RJ45

    • 出线口编号

      1

    • 屏蔽

      有

    • 电缆出口

      直头

    • 位置/触点

      8P4C

    • 绝缘特性

    • 过电压类别

      I

    • 污染等级

      2

  • 电气特性
    • 额定电压(III/3)

      72 V (DC)

    • 额定浪涌电压

      330 kV

    • 额定电流

      1.75 A

    • 接触电阻

      < 20 mΩ (触点)

    • 接触电阻

      < 100 mΩ (屏蔽)

    • 频率范围

      100 MHz

    • 绝缘电阻

      > 500 MΩ (100 V)

    • 额定电压 UN

      48 V

    • 额定电流IN

      1.75 A

    • 介电强度

      1000 V DC (导线-导线)

    • 介电强度

      1500 V DC (线芯/屏蔽)

    • 每对接点的接触电阻

      < 20 Ω

    • 接触电阻

      > 10 mΩ (导线——IDC)

    • 接触电阻

      < 0.005 Ω (绞线——IDC)

    • 传输介质

      铜缆

    • 传输速度

      100 Mbps

    • 传输特征（类别）

      CAT5

    • 传输速率

      100 Mbps

    • 电力传输

      PoE+

  • 连接数据

    • 连接技术

    • 连接方式

      快速免剥线连接

    • 可连接导线横截面AWG

      22 (刚性)

    • 可连接导线横截面AWG

      22 (柔性)

    • 导线横截面

      0.34 mm² ... 0.36 mm² (刚性)

    • 导线横截面

      0.34 mm² ... 0.36 mm² (柔性)

    • 电缆出线，弯头

      180

  • 尺寸
    • 宽度

      14 mm

    • 高度

      14.6 mm

    • 长度

      56 mm

  • 材料规格
    • 颜色

      交通灰A RAL 7042

    • 标识材料

      塑料

    • 阻燃等级，符合UL 94

      V0

    • 外壳材料

      塑料

    • 电缆密封材料

      NBR

    • 接触件材料

      CuSn

    • 材料接触表面

      Au/Ni

    • 接触件载体材料

      PC

    • O型圈材料

      FPM

    • 锁扣材料

      PC

    • 螺钉连接材料

      PA

  • 电缆/电线
    • 电缆外径

      4.5 mm ... 8 mm

    • 电缆外径

      4.5 mm ... 8 mm

    • 线径

      1.6 mm

    • 线芯测试电压／线芯

      1000 V

    • 线芯测试电压／屏蔽

      1500.00 V

    • 无卤素

      否

  • 机械特性

    • 机械参数

    • 插／拔周期

      ≥ 750

    • 每个信号接点的插入力

      < 20.00 N

    • 每个信号接点的拔出力

      < 20 N

  • 环境和真实条件

    • 测试规范

    • 测试类型

      振动测试

    • 规格

      IEC 60068-2-6

    • 频率

      10-500 Hz

    • 扫描速率

      1倍频程/分钟

    • 振幅

      0.35 mm

    • 加速度

      50.00 m/s²

    • 测试持续时间

      20.00 s

    • 环境条件

    • 保护等级

      IP20

    • 环境温度（运行）

      -20 °C ... 70 °C

    • 环境温度（存放/运输）

      -40 °C ... 70 °C

  • 安装
    • 安装类型

      用于现场装配
