首页/切换、测量和监控/信号隔离变送器和测量变送器/适用于标准应用的信号隔离变送器和测量变送器/隔离放大器
  • 隔离放大器-MACX MCR-SL-NAM-R-SP
  • 隔离放大器-MACX MCR-SL-NAM-R-SP
  • 隔离放大器-MACX MCR-SL-NAM-R-SP
  • 隔离放大器-MACX MCR-SL-NAM-R-SP
  • 隔离放大器-MACX MCR-SL-NAM-R-SP
  • 隔离放大器-MACX MCR-SL-NAM-R-SP
  • 隔离放大器-MACX MCR-SL-NAM-R-SP
  • 隔离放大器-MACX MCR-SL-NAM-R-SP

隔离放大器

MACX MCR-SL-NAM-R-SP

会员价
￥？
认证享优惠&积分兑好礼>>
已售： 1000+
物料号： 2924252
无现货
起订量： 1
预计货期：  实际交期请联系客服

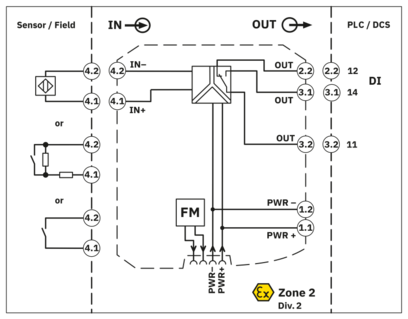

用于操作接近传感器和开关的NAMUR隔离放大器。 信号通过继电器输出（PDT）传输至控制层。 线路故障检测（LFD），3端电气隔离，SIL 2，带直插式连接。

加入购物车 咨询客服 前往官网查看更多
不得小于包装数1！
商品推荐
  • 产品详情
  • 订购说明
技术参数
  • 产品属性
    • 产品类型

      隔离放大器

    • 产品系列

      MACX Analog

    • 应用

      数字 IN

    • 通道数目

      1

    • 组态

      DIP开关

  • 系统属性

    • 功能

    • 组态

      DIP开关

  • 电气特性
    • 电气隔离

      3端隔离

    • 输入和输出之间的电流隔离

      是

    • 额定条件下的最大功耗

      < 650 mW

    • 电气隔离

    • 测试电压

      2.5 kV AC (50 Hz, 60 s)

    • 电气隔离 输入/输出 IEC/EN 60079-11

    • 标准/规程

      IEC/EN 60079-11

    • 额定绝缘电压

      375 VPP

    • 过电压类别

      II

    • 污染等级

      2

    • 电气隔离 输入/输出/电源，DIN导轨连接器 IEC/EN 61010-1

    • 标准/规程

      IEC/EN 61010-1

    • 额定绝缘电压

      300 Vrms

    • 过电压类别

      II

    • 污染等级

      2

    • 绝缘

      安全隔离

    • 电气隔离 输出/输入，电源，TBUS IEC/EN 61010-1

    • 标准/规程

      IEC/EN 61010-1

    • 额定绝缘电压

      300 Vrms

    • 过电压类别

      III

    • 污染等级

      2

    • 绝缘

      安全隔离

    • 电气隔离 输入/电源，DIN导轨连接器 IEC/EN 60079-11

    • 标准/规程

      IEC/EN 60079-11

    • 额定绝缘电压

      375 VPP

    • 过电压类别

      II

    • 污染等级

      2

    • 电源

    • 额定供电电压

      24 V DC -20 % ... +25 %

    • 电源电压范围

      19.2 V DC ... 30 V DC

    • 最大电流耗量

      21 mA (24 V DC)

    • 功耗

      < 650 mW

    • 功耗

      < 650 mW

  • 输入数据

    • 信号: NAMUR

    • 输入数目

      1

    • 有效输入源

      NAMUR接近开关传感器 (IEC/EN 60947-5-6)

    • 有效输入源

      浮地开关触点

    • 有效输入源

      带电阻电路的开关触点

    • 开关阈值"0"信号电流

      < 1.2 mA (禁用)

    • 开关阈值"1"信号，电流

      > 2.1 mA (导通)

    • 短路电流

      8 mA

    • 切换滞后

      < 0.2 mA

    • 线路故障检测

      < 0.05 mA ... 0.35 mA (换行符)

    • 线路故障检测

      < 100 Ω ... 360 Ω (短路)

    • 线路故障检测

      通过DIP开关激活/禁用

    • 无负载电压

      8 V DC

  • 输出数据

    • 切换: 继电器

    • 触点类型

      1个转换触点

    • 触点材料

      AgSnO2，镀硬质金

    • 最大切换电压

      250 V AC (2 A)

    • 最大切换电压

      120 V DC (0.2 A)

    • 最大切换电压

      30 V DC (2 A)

    • 最大开关容量

      500 VA

    • 建议最小负载

      5 V / 10 mA

    • 切换频率

      ≤ 20 Hz (无负载)

    • 信号

    • 输出数目

      1

  • 连接数据
    • 连接方式

      直插式连接

    • 剥线长度

      10 mm

    • 刚性导线横截面

      0.2 mm² ... 2.5 mm²

    • 柔性导线横截面

      0.2 mm² ... 2.5 mm²

    • 柔性导线横截面（2条具有相同横截面的导线）

      0.25 mm² ... 0.34 mm² (不带塑料套管的TWIN冷压头)

    • 柔性导线横截面（2条具有相同横截面的导线）

      0.5 mm² ... 1.5 mm² (带塑料绝缘套管的TWIN套管)

    • 可连接导向横截面 AWG

      24 ... 14

    • 可连接导向横截面 AWG

      24 ... 22 (不带塑料套管的TWIN冷压头)

    • 可连接导向横截面 AWG

      20 ... 16 (带塑料绝缘套管的TWIN套管)

  • Ex数据
    • 防爆安装 (EPL)

      Gc

    • 防爆安装 (EPL)

      Div. 2

  • 接口

    • 数据

    • 通道数目

      0

  • 信号处理
    • 状态显示

      绿色 LED (电源电压)

    • 状态显示

      黄色 LED（开关状态）

    • 状态显示

      红色 LED（线路故障）

  • 尺寸
    • 宽度

      12.5 mm

    • 高度

      107.9 mm

    • 深度

      113.7 mm

    • 深度 NS 35/7,5

      114.5 mm (卡接到符合EN 60715标准的DIN导轨NS 35/7,5上)

  • 材料规格
    • 颜色

      灰色 (RAL 7042)

    • 阻燃等级，符合UL 94 (壳体)

      V0 (外壳)

    • 外壳材料

      PA 6.6-FR

  • 特性

    • 安全数据

    • 安全完整性水平（SIL）

      2

    • 安全数据: IEC 61508 - 低要求

    • 安全完整性水平（SIL）

      2

    • 安全数据: IEC 61508 - 低要求

    • 安全完整性水平（SIL）

      2

  • 环境和真实条件

    • 环境条件

    • 保护等级

      IP20 (未经过UL认证)

    • 环境温度（运行）

      -40 °C ... 60 °C (任何安装位置)

    • 环境温度（运行）

      -40 °C ... 70 °C (衰减)

    • 环境温度（存放/运输）

      -40 °C ... 85 °C

    • 允许湿度（运行）

      10 % ... 95 % (无冷凝)

    • 允许湿度（存放/运输）

      5 % ... 95 % (无冷凝)

    • 海拔高度范围 (≤ 2000 m)

    • 海拔

      ≤ 2000 m (技术数据适用于平均海拔≤2000 m的情况。对于平均海拔>2000 m的情况，请见数据表。)

    • 环境温度（运行）

      -40 °C ... 60 °C

    • 环境温度（运行）

      -40 °C ... 70 °C (衰减)

    • 额定绝缘电压

      253 V AC (电源，输入/输出)

    • 额定绝缘电压

      125 V DC (电源，输入/输出)

    • 海拔高度范围 (≤ 3000 m)

    • 高度范围

      > 2000 m ... 3000 m

    • 环境温度（运行）

      -40 °C ... 54 °C

    • 环境温度（运行）

      -40 °C ... 63 °C (衰减)

    • 额定绝缘电压

      190 V AC (电源，输入/输出)

    • 额定绝缘电压

      110 V DC (电源，输入/输出)

    • 海拔高度范围 (≤ 4000 m)

    • 高度范围

      > 3000 m ... 4000 m

    • 环境温度（运行）

      -40 °C ... 48 °C

    • 环境温度（运行）

      -40 °C ... 56 °C (衰减)

    • 额定绝缘电压

      60 V AC/DC (电源，输入/输出)

    • 海拔高度范围 (≤ 5000 m)

    • 高度范围

      > 4000 m ... 5000 m

    • 环境温度（运行）

      -40 °C ... 42 °C

    • 环境温度（运行）

      -40 °C ... 49 °C (衰减)

    • 额定绝缘电压

      60 V AC/DC (电源，输入/输出)

  • 认证

    • CE

    • 证书

      CE合规

    • 注意

      和EN 61326-1

    • ATEX

    • 标识

       II 3G Ex ec nC IIC T4 Gc

    • 证书

      IBExU 07 ATEX 1069 X

    • IECEx

    • 标识

      Ex ec nC IIC T4 Gc

    • 证书

      IBE 08.0001 X

    • CCC / China-Ex

    • 标识

      Ex ec nC IIC T4 Gc

    • 证书

      2021122304114179

    • UL，美国 / 加拿大

    • 标识

      UL 508 Listed

    • 标识

      UL 61010 Listed

    • 标识

      Class I, Div. 2, Groups A, B, C, D T4

    • 标识

      Class I, Zone 2, Group IIC T4

    • 造船业许可

    • 证书

      DNV GL TAA00000AG

    • Safety Integrity Level (SIL, IEC 61508)

    • 标识

      2

    • 证书

      IN-AT-AS-MRL-24-00163

    • Systematic Capability

    • 标识

      3

    • INMETRO

    • 标识

      Ex ec nC IIC T4 Gc

    • 证书

      DNV 18.0114 X

    • EAC Ex

    • 标识

       2Ex ec nC IIC T4 Gc

    • 证书

      BY/112 02.01 TP012 103.01 00078

    • 造船业数据

    • Temperature

      B

    • Humidity

      B

    • 振动

      A

    • EMC

      B

    • Enclosure

      Required protection according to the Rules shall be provided upon installation on board

  • 电磁兼容数据
    • 电磁兼容性

      符合EMC条例

    • 抗干扰

      EN 61000-6-2

    • 抗干扰

      EN 61326

    • 噪音排放

    • 标准/规范

      EN 61000-6-4

  • 标准和规范
    • 电气隔离

      3端隔离

    • GB Standard

    • 标准/规程

      GB/T 3836.1

    • 标准/规程

      GB/T 3836.3

    • 标准/规程

      GB/T 3836.8

  • 安装
    • 安装类型

      DIN导轨安装
