首页/其他/其他/其他/数字量模块
  • 数字量模块-IB IL 24 DO 32/HD-PAC
  • 数字量模块-IB IL 24 DO 32/HD-PAC
  • 数字量模块-IB IL 24 DO 32/HD-PAC
  • 数字量模块-IB IL 24 DO 32/HD-PAC
  • 数字量模块-IB IL 24 DO 32/HD-PAC
  • 数字量模块-IB IL 24 DO 32/HD-PAC

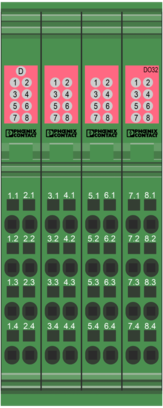

数字量模块

IB IL 24 DO 32/HD-PAC

会员价
￥？
认证享优惠&积分兑好礼>>
已售： 1000+
物料号： 2862822
有现货
起订量： 1
预计货期：  实际交期请联系客服

Inline，数字量输出模块，数字输出: 32，24 V DC，500 mA，连接技术: 1线制，本地总线传输速率: 500 kBit/s，保护等级: IP20，包括Inline连接器和标记条

加入购物车 咨询客服 前往官网查看更多
不得小于包装数1！
商品推荐
  • 产品详情
  • 订购说明
技术参数
  • 尺寸
    • 宽度

      48.8 mm

    • 高度

      119.8 mm

    • 深度

      71.5 mm

    • 关于尺寸数据的注意事项

      外壳尺寸

  • 说明

    • 应用说明

    • 应用说明

      只用于工业应用

    • 使用限制

    • CCCex说明

      在中国不允许用在潜在爆炸区域内。

  • 接口

    • Inline本地总线

    • 接口数

      2

    • 连接方式

      Inline数据跨接块

    • 传输速度

      500 kBit/s

  • 系统属性

    • 模块

    • ID 代码 (dec.)

      189

    • 十六进制ID编码

      BD

    • 长度编码（十六进制）

      02

    • 长度编码（十进制）

      02

    • 过程数据通道

      32 位

    • 输入地址区域

      0 Byte

    • 输出地址区域

      4 Byte

    • 寄存器长度

      32 位

    • 所需的参数数据

      6 Byte

    • 所需的组态数据

      4 Byte

  • 输出数据

    • 数字量:

    • 输出名称

      数字输出

    • 连接方式

      回拉式弹簧连接

    • 连接系统

      1线制

    • 输出数目

      32

    • 保护电路

      过载保护，短路保护; 电子

    • 输出电压

      24 V (US - 1 V)

    • 因电流中断引起的电压限制

      -45.8 V ... -15 V

    • 最大冲击电流

      最大 1.5 A (额定灯负载时，20 ms)

    • 输出电流

      最大 500 mA (每通道)

    • 输出电流

      最大 8 A (设备)

    • 额定输出电压

      24 V DC

    • 断开时的输出电压

      最大 2 V

    • 断开时的输出电流

      最大 300 µA

    • 额定负载，感性

      12 VA (1.2 H，48 Ω)

    • 额定负载，指示灯

      12 W

    • 额定负载，阻性

      12 W (48 Ω)

    • 额定电阻负载的最大工作频率

      最大 300 Hz (该切换频率受所选数据速率、总线设备数量、总线结构、所使用的软件和所使用的控制或计算机系统限制。)

    • 抗短脉冲的反转电压

      防止反向电压

    • 过载行为

      自动重启

    • 电感过载动作

      输出可能会被毁坏

    • 电压关闭时的行为

      输出和电源之间无延迟

    • 过流关闭

      最小 0.7 A

    • 切断时带接地连接断开的输出电流

      最大 25 mA

  • 产品属性
    • 产品类型

      I/O 部件

    • 产品系列

      Inline

    • 类型

      模块

    • 供货范围

      包括Inline连接器和标记条

    • 通道数目

      32

    • 操作模式

      2字的过程数据操作

    • 诊断信息

      数字输出短路或过载 故障信息以诊断编码（总线）的形式，通过模块上的LED（D）显示（2 Hz）

    • 绝缘特性

    • 过电压类别

      II (IEC 60664-1，EN 60664-1)

    • 污染等级

      2 (IEC 60664-1，EN 60664-1)

  • 电气特性
    • 额定条件下的最大功耗

      2.3 W

    • 电位: 通信电源(UL)

    • 电源电压

      7.5 V DC (通过电源跨接)

    • 电流消耗

      最大 140 mA (HW 00)

    • 电流消耗

      最大 30 mA (HW 01以上)

    • 电位: 分段回路电源(US)

    • 电源电压

      24 V DC (通过电源跨接)

    • 电源电压范围

      19.2 V DC ... 30 V DC (包括所有公差，包括纹波)

    • 电流消耗

      最大 8 A

    • 电气隔离/电压范围的隔离

    • 测试电压: 7.5 V电源（总线逻辑）/24 V电源（I/O）

      500 V AC， 50 Hz， 1 min

    • 测试电压: 7.5V电源（总线逻辑）/功能接地

      500 V AC， 50 Hz， 1 min

    • 测试电压: 24 V电源（I/O）/功能接地

      500 V AC， 50 Hz， 1 min

  • 连接数据

    • 连接技术

    • 连接名称

      Inline连接器

    • 导线连接

    • 连接方式

      回拉式弹簧连接

    • 刚性导线横截面

      0.08 mm² ... 1.5 mm²

    • 柔性导线横截面

      0.08 mm² ... 1.5 mm²

    • 可连接导向横截面 AWG

      28 ... 16

    • 剥线长度

      8 mm

    • Inline连接器

    • 连接方式

      回拉式弹簧连接

    • 硬导线横截面

      0.08 mm² ... 1.5 mm²

    • 柔性导线横截面

      0.08 mm² ... 1.5 mm²

    • 可连接导向横截面 AWG

      28 ... 16

    • 剥线长度

      8 mm

  • 环境和真实条件

    • 环境条件

    • 环境温度（运行）

      -25 °C ... 55 °C

    • 保护等级

      IP20

    • 空气压力（运行）

      70 kPa ... 106 kPa (最高可达海拔3000 m)

    • 空气压力（存放/运输）

      70 kPa ... 106 kPa (最高可达海拔3000 m)

    • 环境温度（存放/运输）

      -25 °C ... 85 °C

    • 允许湿度（运行）

      10 % ... 95 % (无冷凝)

    • 允许湿度（存放/运输）

      10 % ... 95 % (无冷凝)

  • 标准和规范
    • 保护等级

      III (IEC 61140，EN 61140，VDE 0140-1)

  • 安装
    • 安装类型

      DIN导轨安装
