电源

QUINT4-PS/1AC/24DC/1.3/SC

会员价
￥？
认证享优惠&积分兑好礼>>
已售： 1000+
物料号： 2904597
有现货
起订量： 1
预计货期：  实际交期请联系客服

初级开关电源 QUINT POWER， 螺钉连接， DIN导轨安装， 输入: 1相， 输出: 24 V DC / 1.3 A

加入购物车 咨询客服 前往官网查看更多
不得小于包装数1！
商品推荐
  • 产品详情
  • 订购说明
技术参数
  • 输入数据

    • 交流电运行

    • 输入电压范围

      100 V AC ... 240 V AC -15 % ... +10 %

    • 最大介电强度

      300 V AC 30 s

    • 国家电网典型电压

      120 V AC

    • 国家电网典型电压

      230 V AC

    • 电源电压的电压类型

      AC/DC

    • 冲击电流

      典型值 5.9 A (25 °C时)

    • 冲击电流积分 (I2t)

      < 0.1 A2s

    • 电涌电流限值

      5.9 A

    • 电涌电流限值

      < 14 A

    • 频率范围 (fN)

      50 Hz ... 60 Hz -10 % ... +10 %

    • 电网缓冲时间

      典型值 43 ms (120 V AC)

    • 电网缓冲时间

      典型值 43 ms (230 V AC)

    • 电耗量

      0.46 A (100 V AC)

    • 电耗量

      0.37 A (120 V AC)

    • 电耗量

      0.2 A (230 V AC)

    • 电耗量

      0.2 A (240 V AC)

    • 额定功耗

      37 VA

    • 保护电路

      瞬态电涌保护; 压敏电阻

    • 典型响应时间

      500 ms

    • 输入熔断器

      3.15 A (慢熔断，内部)

    • 推荐使用的输入保护断路器

      6 A ... 16 A (特性B、C或类似)

    • PE放电电流

      < 0.25 mA (264 V AC，60 Hz)

    • PE放电电流

      0.18 mA (264 V AC，60 Hz)

    • 直流电运行

    • 输入电压范围

      110 V DC ... 250 V DC -20 % ... +40 %

    • 电源电压的电压类型

      AC/DC

    • 电耗量

      0.4 A (110 V DC)

    • 电耗量

      0.17 A (250 V DC)

  • 输出数据

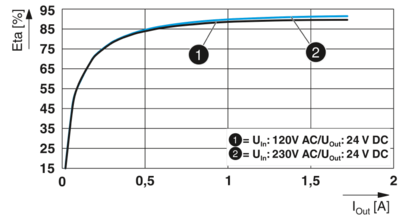

    • 效率

      典型值 89.2 % (120 V AC)

    • 效率

      典型值 90.7 % (230 V AC)

    • 输出特性

      U/I Advanced

    • 额定输出电压

      24 V DC

    • 输出电压（USet）的设置范围

      24 V DC ... 28 V DC (恒定容量)

    • 额定输出电流（IN）

      1.3 A

    • Static Boost (IStat.Boost)

      1.625 A (≤ 40 °C)

    • Dynamic Boost (IDyn.Boost)

      2.6 A (≤ 60 °C (5 s))

    • 衰减

      > 60 °C (2.5 %/K)

    • 反馈电压电阻

      ≤ 35 V DC

    • 输出端处的过电压保护 (OVP)

      ≤ 32 V DC

    • 控制偏差

      < 0.5 % (静态负载变化 10% ... 90%)

    • 控制偏差

      < 2 % (动态负载变化10% ... 90%，(10 Hz))

    • 控制偏差

      < 0.1 % (输入电压的变化范围为±10 %)

    • 残波

      < 40 mVSS (额定值)

    • 防短路保护

      是

    • 防空转

      是

    • 输出功率

      30 W

    • 输出功率

      38 W

    • 输出功率

      60 W

    • 最大空载功耗

      < 0.4 W (230 V AC)

    • 最大空载功耗

      < 0.4 W (120 V AC)

    • 最大额定负载功率损耗

      < 3.7 W (120 V AC)

    • 最大额定负载功率损耗

      < 3.1 W (230 V AC)

    • 振幅因数

      典型值 1.71 (120 V AC)

    • 振幅因数

      典型值 1.94 (230 V AC)

    • 上升时间

      50 ms (UOut = 10 % ... 90 %)

    • 并连

      是，用于冗余和增加容量

    • 串连

      是

    • 信号 (可组态)

    • 数字量

      0 V DC 24 V DC 30 mA

    • 缺省(值)

      24 V DC 30 mA 24 V DC，针对UOut > 0.9 x USet

  • 连接数据

    • 输入

    • 连接方式

      螺钉连接

    • 刚性导线最小横截面

      0.14 mm²

    • 刚性导线最大横截面

      2.5 mm²

    • 柔性导线最小横截面

      0.14 mm²

    • 柔性导线最大横截面

      2.5 mm²

    • 单条导线/接线点，柔性，带套管，最小

      0.25 mm²

    • 单条导线/接线点，柔性，带套管，最大

      2.5 mm²

    • 最小导线横截面AWG

      26

    • 最大导线横截面AWG

      14

    • 剥线长度

      8 mm

    • 最小紧固扭矩

      0.5 Nm

    • 最大紧固扭矩

      0.6 Nm

    • 输出

    • 连接方式

      螺钉连接

    • 刚性导线最小横截面

      0.14 mm²

    • 刚性导线最大横截面

      2.5 mm²

    • 柔性导线最小横截面

      0.14 mm²

    • 柔性导线最大横截面

      2.5 mm²

    • 单条导线/接线点，柔性，带套管，最小

      0.25 mm²

    • 单条导线/接线点，柔性，带套管，最大

      2.5 mm²

    • 最小导线横截面AWG

      26

    • 最大导线横截面AWG

      14

    • 剥线长度

      8 mm

    • 最小紧固扭矩

      0.5 Nm

    • 最大紧固扭矩

      0.6 Nm

    • 信号

    • 连接方式

      螺钉连接

    • 刚性导线最小横截面

      0.14 mm²

    • 刚性导线最大横截面

      2.5 mm²

    • 柔性导线最小横截面

      0.14 mm²

    • 柔性导线最大横截面

      2.5 mm²

    • 单条导线/接线点，柔性，带套管，最小

      0.25 mm²

    • 单条导线/接线点，柔性，带套管，最大

      2.5 mm²

    • 最小导线横截面AWG

      26

    • 最大导线横截面AWG

      14

    • 剥线长度

      8 mm

    • 最小紧固扭矩

      0.5 Nm

    • 最大紧固扭矩

      0.6 Nm

  • 信号处理
    • 信号类型

      LED

    • 信号输出

    • POut

      > PThr (LED呈黄色亮起，输出功率>PThr，取决于旋转选择器开关设置)

    • UOut

      > 0.9 x USet (LED亮起绿色)

    • UOut

      < 0.9 x USet (LED闪烁绿色)

  • 电气特性
    • 相数

      1

    • 绝缘电压输入／输出

      4 kV AC (类型测试)

    • 绝缘电压输入／输出

      3 kV AC (常规测试)

    • 切换频率

      2.00 kHz ... 35.00 kHz (辅助转换器级)

    • 切换频率

      30.00 kHz ... 150.00 kHz (PFC级)

    • 切换频率

      80.00 kHz ... 150.00 kHz (主转换器级)

  • 产品属性
    • 产品类型

      电源

    • 产品系列

      QUINT POWER

    • MTBF (IEC 61709, SN 29500)

      > 1904000 h (25 °C)

    • MTBF (IEC 61709, SN 29500)

      > 1107000 h (40 °C)

    • MTBF (IEC 61709, SN 29500)

      > 486000 h (60 °C)

    • 环保指令

      RoHS指令2011/65/EU

    • 环保指令

      WEEE

    • 环保指令

      Reach

    • 绝缘特性

    • 保护等级

      II

    • 污染等级

      2

    • 预期寿命（电解电容器）

    • 电流

      1.3 A

    • 温度

      40 °C

    • 时间

      150000 h

    • 附加信息

      120 V AC

    • 预期寿命（电解电容器）

    • 电流

      1.3 A

    • 温度

      40 °C

    • 时间

      215000 h

    • 附加信息

      230 V AC

    • 预期寿命（电解电容器）

    • 电流

      1.3 A

    • 温度

      25 °C

    • 时间

      424000 h

    • 附加信息

      120 V AC

    • 预期寿命（电解电容器）

    • 电流

      1.3 A

    • 温度

      25 °C

    • 时间

      609000 h

    • 附加信息

      230 V AC

  • 尺寸
    • 宽度

      22.5 mm

    • 高度

      99 mm

    • 深度

      90 mm

    • 安装尺寸

    • 左侧/右侧安装距离（有效）

      15 mm / 15 mm (POut ≥50% )

    • 右侧/左侧安装距离（无效）

      5 mm / 5 mm (POut ≥50% )

    • 顶部/底部安装距离（有效）

      30 mm / 30 mm (POut ≥50% )

    • 顶部/底部安装距离（无效）

      30 mm / 30 mm (POut ≥50% )

    • 顶部/底部安装距离（有效，无效）

      30 mm / 30 mm (POut ≤50% )

  • 安装
    • 安装类型

      DIN导轨安装

    • 组装说明

      DIN导轨安装

    • 带保护涂层

      否

  • 材料规格
    • 阻燃等级符合UL 94标准（壳体/接线端子）

      V0

    • 外壳材料

      塑料

    • 外壳类型

      聚碳酸酯

    • 盖罩型号

      聚碳酸酯

  • 环境和真实条件

    • 环境条件

    • 保护等级

      IP20

    • 环境温度（运行）

      -25 °C ... 70 °C (> 60 °C Derating: 2,5 %/K)

    • 环境温度（存放/运输）

      -40 °C ... 85 °C

    • 环境温度（调试类型测试）

      -40 °C

    • 最大高度

      ≤ 5000 m (> 2000 m，注意降低值)

    • 气候等级

      3K3（符合EN 60721标准）

    • 允许的最大相对湿度（运行）

      ≤ 95 % (25 °C 时，无冷凝)

    • 冲击

      18 ms，30g，在每个空间方向（符合IEC 60068-2-27）

    • 振动（操作）

      < 15 Hz，±2.5 mm振幅；15 Hz ... 100 Hz：2.3 g 90分钟 (IEC 60068-2-6)

    • 温度代码

      T4 (-25 ... +70 °C; > 60 °C, Derating: 2,5 %/K)

  • 标准和规范
    • 标准——主协波电流限值

      EN 61000-3-2

    • 标准——电气安全

      IEC 61010-2-201 (SELV)

    • 标准——安全超低电压

      IEC 61010-1 (SELV)

    • 标准——安全超低电压

      IEC 61010-2-201 (PELV)

    • 标准——安全绝缘

      IEC 61558-2-16

    • 标准——安全绝缘

      IEC 61010-2-201

    • 标准 - 测量、控制和实验室使用的设备的安全

      IEC 61010-1

    • 标准 —— 变压器安全

      EN 61558-2-16

    • 标准——带DC输出的低电压电源装置

      EN 61204-3

    • 过电压类别

    • EN 61010-1

      II (≤ 5000 m)

    • EN 62477-1

      III (≤ 2000 m)

  • 认证
    • SIQ

      CB-Scheme (IEC 61010-1, IEC 61010-2-201)

    • UL认证

      UL Listed UL 61010-1

    • UL认证

      UL Listed UL 61010-2-201

    • UL认证

      UL 1310 Class 2 Power Units

    • UL认证

      UL 121201 & CSA C22.2 No. 213-17 Class I, Division 2, Groups A, B, C, D T4 (Hazardous Location)

  • 电磁兼容数据
    • 电磁兼容性

      符合2014/30/EU电磁兼容指令

    • 噪音排放的电磁兼容要求

      EN 61000-6-3

    • 噪音排放的电磁兼容要求

      EN 61000-6-4

    • 抗噪的电磁兼容要求

      EN 61000-6-1

    • 抗噪的电磁兼容要求

      EN 61000-6-2

    • 电源的电磁兼容要求

      IEC 61850-3 (G,H)

    • 电源的电磁兼容要求

      EN 61000-6-5（开关设备）

    • 传导性噪声排放

    • 标准/规范

      EN 55016

    • 标准/规范

      EN 61000-6-3（B类）

    • 噪音排放

    • 标准/规范

      附加基本标准EN 61000-6-5（开关设备抗干扰性）、IEC/EN 61850-3（电源）

    • 噪音排放

    • 标准/规程

      EN 55016

    • 标准/规程

      EN 61000-6-3（B类）

    • 谐波电流

    • 频率范围

      0 kHz ... 2 kHz

    • 闪光器

    • 频率范围

      0 kHz ... 2 kHz

    • 静电放电

    • 标准/规程

      EN 61000-4-2

    • 静电放电

    • 触点放电

      8 kV (强度测试4)

    • 空气放电

      8 kV (强度测试 3)

    • 备注

      标准 A

    • 高频电磁场

    • 标准/规程

      EN 61000-4-3

    • 高频电磁场

    • 频率范围

      80 MHz ... 1 GHz

    • 测试场强

      20 V/m (强度测试 3)

    • 频率范围

      1 GHz ... 6 GHz

    • 测试场强

      10 V/m (强度测试 3)

    • 备注

      标准 A

    • 快速瞬态（脉冲）

    • 标准/规程

      EN 61000-4-4

    • 快速瞬态（脉冲）

    • 输入

      4 kV (强度测试4 - 非对称)

    • 输出

      4 kV (测试等级X-不对称)

    • 信号

      4 kV (测试等级X-不对称)

    • 备注

      标准 A

    • 电涌电压负载（电涌）

    • 输入

      2 kV (强度测试4 - 对称)

    • 输入

      4 kV (强度测试4 - 非对称)

    • 输出

      1 kV (强度测试3 - 对称)

    • 输出

      2 kV (强度测试3 - 非对称)

    • 信号

      0.5 kV (强度测试2 - 对称)

    • 信号

      1 kV (强度测试2 - 非对称)

    • 备注

      标准 A

    • 传导干扰

    • 标准/规程

      EN 61000-4-6

    • 传导干扰

    • 输入/输出/信号

      非对称

    • 频率范围

      0.15 MHz ... 80 MHz

    • 备注

      标准 A

    • 电压

      10 V (强度测试 3)

    • 工频磁场

    • 标准/规程

      EN 61000-4-8

    • 频率

      16.67 Hz

    • 频率

      50 Hz

    • 频率

      60 Hz

    • 测试场强

      100 A/m

    • 附加信息

      60 秒

    • 备注

      标准 A

    • 频率

      50 Hz

    • 频率

      60 Hz

    • 频率范围

      50 Hz ... 60 Hz

    • 测试场强

      1 kA/m

    • 附加信息

      3 s

    • 频率

      0 Hz

    • 测试场强

      300 A/m

    • 附加信息

      DC，60 s

    • 压降

    • 标准/规程

      EN 61000-4-11

    • 电压

      100 V AC

    • 频率

      60 Hz

    • 压降

      70 %

    • 时间段数量

      0.5 / 1 / 30 周期

    • 附加信息

      强度测试2

    • 备注

      标准 A

    • 压降

      40 %

    • 时间段数量

      5 / 10 / 50 周期

    • 附加信息

      强度测试2

    • 备注

      标准 B

    • 压降

      0 %

    • 时间段数量

      0.5 / 1 / 5 / 50 周期

    • 附加信息

      强度测试2

    • 备注

      标准 B

    • 脉冲磁场

    • 标准/规程

      EN 61000-4-9

    • 测试场强

      1000 A/m

    • 备注

      标准 A

    • 衰减正弦振荡（环形波）

    • 标准/规程

      EN 61000-4-12

    • 输入

      2 kV (对称)

    • 输入

      4 kV (非对称)

    • 备注

      标准 A

    • 不对称传导的扰动变量

    • 标准/规程

      EN 61000-4-16

    • 测试等级 1

      16.67 Hz 50 Hz 60 Hz (强度测试2)

    • 电压

      30 V (10 s)

    • 测试等级 2

      16.67 Hz 50 Hz 60 Hz (强度测试4)

    • 电压

      300 V (1 s)

    • 备注

      标准 A

    • 衰减振荡波

    • 输入／输出／信号

      1 kV (对称)

    • 输入／输出／信号

      2.5 kV (非对称)

    • 备注

      标准 A

    • 标准

    • 标准A

      规定限度内的正常操作行为。

    • 标准B

      可通过设备自我恢复的操作性能临时性降级。

    • 标准C

      对操作行为的暂时不利影响，设备可自动校正或通过触发操作元件恢复。
