首页/供电、充电及保护/冗余模块/主动式冗余模块/冗余模块
  • 冗余模块-QUINT4-S-ORING/12-24DC/1X40
  • 冗余模块-QUINT4-S-ORING/12-24DC/1X40
  • 冗余模块-QUINT4-S-ORING/12-24DC/1X40
  • 冗余模块-QUINT4-S-ORING/12-24DC/1X40
  • 冗余模块-QUINT4-S-ORING/12-24DC/1X40
  • 冗余模块-QUINT4-S-ORING/12-24DC/1X40
  • 冗余模块-QUINT4-S-ORING/12-24DC/1X40
  • 冗余模块-QUINT4-S-ORING/12-24DC/1X40
  • 冗余模块-QUINT4-S-ORING/12-24DC/1X40

冗余模块

QUINT4-S-ORING/12-24DC/1X40

会员价
￥？
认证享会员价>>
已售： 1000+
物料号： 2907752
无现货
起订量： 1
预计货期：  实际交期请联系客服

有源QUINT单冗余模块适合DIN导轨安装，输入：12 V DC ... 24 V DC，输出：12 V DC ... 24 V DC / 1 x 40 A，包括安装的UTA 107/30通用型DIN导轨适配器

加入购物车 咨询客服 前往官网查看更多
不得小于包装数1！
商品推荐
  • 产品详情
  • 订购说明
技术参数
  • 输入数据

    • 直流电运行

    • 额定输入电压范围

      12 V DC ... 24 V DC

    • 输入电压范围

      8 V DC ... 30 V DC

    • 国家电网典型电压

      12 V DC

    • 国家电网典型电压

      24 V DC

    • 电源电压的电压类型

      DC

    • 电耗量

      40 A

    • Static Boost (IStat.Boost)

      45 A

    • Dynamic Boost (IDyn.Boost)

      60 A (5 s)

    • 选择性熔断 (ISFB)

      215 A (15 ms)

    • 防止极性逆转

      < 是60 V

    • 额定输入电流(IN)

      40 A (-40 °C ... 60 °C)

    • 输入电流IStatic

      45 A (40 °C)

    • 输入电流IDynamic

      60 A (5 s)

    • 输入电流ISFB

      215 A (15 ms)

    • 瞬态过电压保护

      压敏电阻

    • 电压压降，输入／输出

      0.1 V

  • 输出数据

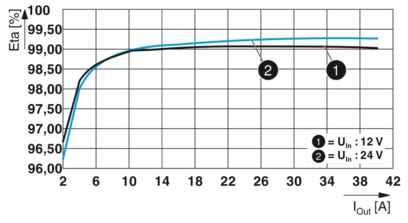

    • 效率

      典型值 99.1 % (12 V DC)

    • 效率

      典型值 99.3 % (24 V DC)

    • 额定输出电压

      UIn - 0.1 V

    • 额定输出电流（IN）

      40 A

    • Static Boost (IStat.Boost)

      45 A

    • Dynamic Boost (IDyn.Boost)

      60 A (5 s)

    • 选择性熔断 (ISFB)

      215 A (15 ms)

    • 衰减

      60 °C ... 70 °C (2.5 %/K)

    • 最大额定负载功率损耗

      6.5 W (IOUT = 40 A)

    • 最大额定负载功率损耗

      6 W (IOUT = 40 A)

    • 串连

      否

    • 信号: OK, 13/14

    • 输出说明

      组合触点

    • 最大切换电压

      最大 30 V AC/DC

    • 最大启动电流

      ≤ 100 mA (防短路保护)

    • 信号 继电器13/14

    • 缺省(值)

      开放式

    • 附加信息

      UIN < 8 V DC

    • 信号 继电器13/14

    • 缺省(值)

      闭合

    • 附加信息

      UIN > 8 V DC

    • 信号 继电器13/14

    • 缺省(值)

      开放式

    • 附加信息

      冗余模块故障

  • 连接数据

    • 输入

    • 连接方式

      螺钉连接

    • 刚性导线最小横截面

      0.5 mm²

    • 刚性导线最大横截面

      16 mm²

    • 柔性导线最小横截面

      0.5 mm²

    • 柔性导线最大横截面

      16 mm²

    • 单导线/柔性接线点，带塑料套管的冷压头，最小

      0.5 mm²

    • 单导线/柔性接线点，带塑料套管的冷压头，最大

      16 mm²

    • 单导线/柔性接线点，不带塑料套管的冷压头，最小

      0.5 mm²

    • 单导线/柔性接线点，带塑料套管的冷压头，最大

      16 mm²

    • 最小导线横截面AWG

      20

    • 最大导线横截面AWG

      6

    • 剥线长度

      10 mm

    • 螺纹

      M4

    • 最小紧固扭矩

      1.2 Nm

    • 最大紧固扭矩

      1.5 Nm

    • 输出

    • 连接方式

      螺钉连接

    • 刚性导线最小横截面

      0.5 mm²

    • 刚性导线最大横截面

      16 mm²

    • 柔性导线最小横截面

      0.5 mm²

    • 柔性导线最大横截面

      16 mm²

    • 单导线/柔性接线点，带塑料套管的冷压头，最小

      0.5 mm²

    • 单导线/柔性接线点，带塑料套管的冷压头，最大

      16 mm²

    • 单导线/柔性接线点，不带塑料套管的冷压头，最小

      0.5 mm²

    • 单导线/柔性接线点，带塑料套管的冷压头，最大

      16 mm²

    • 最小导线横截面AWG

      20

    • 最大导线横截面AWG

      6

    • 剥线长度

      10 mm

    • 螺纹

      M4

    • 最小紧固扭矩

      1.2 Nm

    • 最大紧固扭矩

      1.5 Nm

    • 信号

    • 连接方式

      直插式连接

    • 刚性导线最小横截面

      0.2 mm²

    • 刚性导线最大横截面

      1.5 mm²

    • 柔性导线最小横截面

      0.2 mm²

    • 柔性导线最大横截面

      1.5 mm²

    • 单导线/柔性接线点，带塑料套管的冷压头，最小

      0.2 mm²

    • 单导线/柔性接线点，带塑料套管的冷压头，最大

      0.75 mm²

    • 单导线/柔性接线点，不带塑料套管的冷压头，最小

      0.2 mm²

    • 单导线/柔性接线点，带塑料套管的冷压头，最大

      1.5 mm²

    • 最小导线横截面AWG

      24

    • 最大导线横截面AWG

      16

    • 剥线长度

      8 mm

  • 信号处理
    • 信号类型

      继电器触点，浮地，电流受限

    • 信号输出: OK, 13/14

    • UIn < 8 V DC

      LED熄灭，没有输入电压或冗余模块输出端短路

    • UIn > 8 V DC

      LED亮起绿色，有输入电压

    • 冗余模块 有故障

      LED亮起红色，冗余模块需要进行工厂测试

  • 电气特性
    • 绝缘电压输入／输出／外壳

      500 V DC

  • 产品属性
    • 产品类型

      冗余模块

    • 产品系列

      QUINT S-ORING

    • MTBF (IEC 61709, SN 29500)

      > 25297000 h (25 °C)

    • MTBF (IEC 61709, SN 29500)

      > 15153000 h (40 °C)

    • MTBF (IEC 61709, SN 29500)

      > 7449000 h (60 °C)

    • LED

      是

    • 绝缘特性

    • 保护等级

      III

    • 污染等级

      2

    • 预期寿命（电解电容器）

    • 电流

      40 A

    • 温度

      40 °C

    • 时间

      186000 h

    • 附加信息

      12 V DC

    • 预期寿命（电解电容器）

    • 电流

      40 A

    • 温度

      40 °C

    • 时间

      123000 h

    • 附加信息

      24 V DC

  • 尺寸
    • 宽度

      32 mm

    • 高度

      130 mm

    • 深度

      125 mm

    • 安装尺寸

    • 左侧/右侧安装距离

      0 mm / 0 mm

    • 顶部/底部安装距离

      40 mm / 20 mm

    • 备用装配

    • 宽度

      122 mm

    • 高度

      130 mm

    • 深度

      35 mm

  • 安装
    • 安装类型

      DIN导轨安装

    • 组装说明

      可并排安装：PN ≥50 %，水平间距5 mm，若有带点部件，则距离15 mm，垂直间距50 mm
      可并排安装：PN <50 %，水平间距0 mm，顶部垂直距离40 mm，底部垂直距离20 mm

    • 安装位置

      水平DIN导轨NS35，EN60715

  • 材料规格
    • 阻燃等级符合UL 94标准（壳体/接线端子）

      V0

    • 外壳材料

      金属

    • 外壳材料

      铝 / 不锈钢

    • 外壳类型

      铝 (AlMg3)

    • 盖罩型号

      镀锌薄钢板，无铬（VI）

  • 环境和真实条件

    • 环境条件

    • 保护等级

      IP20

    • 环境温度（运行）

      -40 °C ... 70 °C (> 60 °C Derating: 2,5 %/K)

    • 环境温度（存放/运输）

      -40 °C ... 85 °C

    • 最大高度

      ≤ 5000 m (> 2000 m，注意降低值)

    • 气候等级

      3K3（符合EN 60721标准）

    • 允许的最大相对湿度（操作）

      ≤ 95 % (25 °C 时，无冷凝)

    • 电击

      18 ms，30g，在每个空间方向（符合IEC 60068-2-27）

    • 振动（操作）

      < 15 Hz， 振幅±2.5 mm （符合IEC 60068-2-6）

    • 振动（操作）

      15 Hz ... 150 Hz，2.3g，90 min.

    • 温度代码

      T4 (-25 ... +70 °C; > 60 °C, Derating: 2,5 %/K)

  • 标准和规范
    • 标准——电源安装中所用的电子设备以及在电源安装中电子设备的组装

      EN 50178/VDE 0160 (PELV)

    • 标准——电气安全

      EN 60950-1/VDE 0805 (SELV)

    • 标准——防止冲击电流，电气设备中保护性隔离的基本要求

      EN 50178

    • 标准——安全超低电压

      IEC 60950-1 (SELV) 和 EN 60204-1 (PELV)

    • 标准——安全绝缘

      DIN VDE 0100-410

  • 认证
    • 造船工业许可

      DNV GL

    • UL认证

      UL/C-UL，隶属UL 508

    • UL认证

      UL/C-UL，隶属UL 60950-1

    • UL认证

      UL 121201 & CSA C22.2 No. 213-17 Class I, Division 2, Groups A, B, C, D T4 (Hazardous Location)

    • 一致性/认证

    • SIL符合IEC 61508标准

      0

  • 电磁兼容数据
    • 电磁兼容性

      符合2014/30/EU电磁兼容指令

    • 低压指令

      符合低电压指令2014/35/EC

    • 噪音排放的电磁兼容要求

      EN 61000-6-3

    • 噪音排放的电磁兼容要求

      EN 61000-6-4

    • 抗噪的电磁兼容要求

      EN 61000-6-1

    • 抗噪的电磁兼容要求

      EN 61000-6-2

    • 传导性噪声排放

    • 标准/规范

      EN 55016

    • 标准/规范

      EN 61000-6-3（B类）

    • 噪音排放

    • 标准/规范

      附加基本标准EN 61000-6-5（电站中的抗干扰性）

    • 噪音排放

    • 标准/规程

      EN 55016

    • 标准/规程

      EN 61000-6-3（B类）

    • DNV GL传导噪声排放

    • DNV

      级 A

    • 附加信息

      区域 电源分配

    • DNV GL噪声辐射

    • DNV

      级 B

    • 附加信息

      船桥和甲板区域

    • 静电放电

    • 标准/规程

      EN 61000-4-2

    • 静电放电

    • 触点放电

      8 kV (强度测试4)

    • 空气放电

      15 kV (强度测试4)

    • 备注

      标准 B

    • 高频电磁场

    • 标准/规程

      EN 61000-4-3

    • 高频电磁场

    • 频率范围

      80 MHz ... 1 GHz

    • 测试场强

      20 V/m (强度测试 3)

    • 频率范围

      1 GHz ... 6 GHz

    • 测试场强

      10 V/m (强度测试 3)

    • 频率范围

      1 GHz ... 6 GHz

    • 测试场强

      10 V/m (强度测试 3)

    • 备注

      标准 A

    • 快速瞬态（脉冲）

    • 标准/规程

      EN 61000-4-4

    • 快速瞬态（脉冲）

    • 输入

      2 kV (强度测试4 - 非对称)

    • 输出

      2 kV (强度测试4 - 非对称)

    • 信号

      2 kV (强度测试4 - 非对称)

    • 备注

      标准 A

    • 电涌电压负载（电涌）

    • 标准/规程

      EN 61000-4-5

    • 电涌电压负载（电涌）

    • 输入

      1 kV (强度测试3 - 对称)

    • 输入

      2 kV (强度测试3 - 非对称)

    • 输出

      0.5 kV (强度测试1 - 对称)

    • 输出

      0.5 kV (强度测试1 - 非对称)

    • 信号

      0.5 kV (强度测试1 - 非对称)

    • 备注

      标准 B

    • 传导干扰

    • 标准/规程

      EN 61000-4-6

    • 传导干扰

    • 输入/输出/信号

      非对称

    • 频率范围

      0.15 MHz ... 80 MHz

    • 备注

      标准 A

    • 电压

      10 V (强度测试 3)

    • 工频磁场

    • 标准/规程

      EN 61000-4-8

    • 频率

      16.67 Hz

    • 频率

      50 Hz

    • 频率

      60 Hz

    • 测试场强

      30 A/m

    • 附加信息

      60 秒

    • 备注

      标准 A

    • 标准

    • 标准A

      规定限度内的正常操作行为。

    • 标准B

      可通过设备自我恢复的操作性能临时性降级。
