首页/连接/接线端子/保险丝接线端子、元件端子和二级管端子/保险丝接线端子

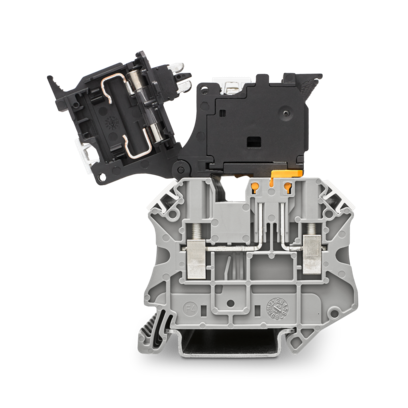

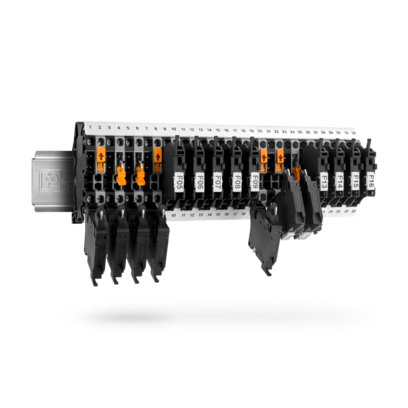

  • 保险丝接线端子-UT 2,5-HESI-EX (5X20)
  • 保险丝接线端子-UT 2,5-HESI-EX (5X20)
  • 保险丝接线端子-UT 2,5-HESI-EX (5X20)
  • 保险丝接线端子-UT 2,5-HESI-EX (5X20)
  • 保险丝接线端子-UT 2,5-HESI-EX (5X20)

保险丝接线端子

UT 2,5-HESI-EX (5X20)

会员价
￥？
认证享优惠&积分兑好礼>>
已售： 1000+
物料号： 1277638
无现货
起订量： 50
预计货期：  实际交期请联系客服

保险丝接线端子， 保险丝类型: 玻璃 / 陶瓷 / ...， 保险丝类型: G / 5 x 20， 接线方式: 螺钉连接， 额定接线容量: 2.5 mm²， 安装方式: NS 35/7,5， NS 35/15， 颜色: 黑色

加入购物车 咨询客服 前往官网查看更多
不得小于包装数1！
商品推荐
  • 产品详情
  • 订购说明
技术参数
  • 说明

    • 概述

    • 注意事项

      电流取决于所用的保险丝，电压则取决于保险丝或所选的指示灯。

    • 注意事项

      采用并列组合的保险丝端子时，每个保险丝端子必须安装端板D-UT 2,5/4-TWIN (3047141)，或各保险丝端子之间必须使用UT 2,5-MTS-EX接线端子 (1277636)。

    • 注意事项

      若在保险丝端子之间使用隔板将其分开，则无法使用FBS桥接件。

  • 产品属性
    • 产品类型

      保险丝端子

    • 产品系列

      UT

    • 应用领域

      过程工业

    • 应用领域

      机械工程

    • 应用领域

      工厂工程

    • 连接量

      2

    • 行数

      1

    • 绝缘特性

    • 过电压类别

      III

    • 污染等级

      3

  • 电气特性
    • 保险丝类型

      玻璃 / 陶瓷 / ...

    • 额定浪涌电压

      6 kV

    • 额定条件下的最大功耗

      0.77 W

    • 保险丝

      G / 5 x 20

    • 最大功率损耗

      最大 1.6 W (单排保险丝端子，在发生过载时提供保护)

    • 最大功率损耗

      最大 1.6 W (多个保险丝端子相互连接，在发生过载时提供保护)

    • 最大功率损耗

      最大 4 W (单排保险丝端子，在短路时提供保护)

    • 最大功率损耗

      最大 2.5 W (多个保险丝端子相互连接，在短路时提供保护)

  • 连接数据
    • 每层的连接数量

      2

    • 额定横截面

      2.5 mm²

    • 连接方式

      螺钉连接

    • 螺纹

      M3

    • 紧固扭矩

      0.5 Nm

    • 剥线长度

      9 mm

    • 塞规

      A3

    • 额定横截面

      2.5 mm²

  • Ex数据

    • 额定参数 (ATEX/IECEx)

    • 标识

       II 3 G  Ex ec llC Gc

    • 工作温度范围

      -50 °C ... 130 °C

    • Ex认证附件

      3047141 D-UT 2,5/4-TWIN

    • Ex认证附件

      1205053 SZS 0,6X3,5

    • Ex认证附件

      3022276 CLIPFIX 35-5

    • Ex认证附件

      3022218 CLIPFIX 35

    • 桥接列表

      插拔式桥接件 / FBS 2-5 / 3030161

    • 桥接列表

      插拔式桥接件 / FBS 3-5 / 3030174

    • 桥接列表

      插拔式桥接件 / FBS 4-5 / 3030187

    • 桥接列表

      插拔式桥接件 / FBS 5-5 / 3030190

    • 桥接列表

      插拔式桥接件 / FBS 10-5 / 3030213

    • 桥接列表

      插拔式桥接件 / FBS 20-5 / 3030226

    • 桥接数据

      6.3 A / 2.5 mm²

    • 额定绝缘电压

      250 V

    • 输出

      (永久)

    • Ex等级 常规

    • 标称工作电压

      275 V

    • 额定电流

      6.3 A (2.5 mm²)

    • 最大负载电流

      6.3 A (4 mm²)

    • 接触电阻

      0.5 mΩ

    • Ex 连接数据 概述

    • 扭矩范围

      0.5 Nm ... 0.6 Nm

    • 额定横截面

      2.5 mm²

    • 额定接线容量AWG

      14

    • 刚性接线容量

      0.14 mm² ... 4 mm²

    • 接线容量AWG

      26 ... 12

    • 柔性接线容量

      0.14 mm² ... 4 mm²

    • 接线容量AWG

      26 ... 12

    • 2根横截面相同的导线，刚性导线

      0.14 mm² ... 1.5 mm²

    • 2根横截面相同的导线，AWG刚性

      26 ... 16

    • 2根横截面相同的导线，柔性导线

      0.14 mm² ... 1.5 mm²

    • 2根横截面相同的导线，AWG柔性

      26 ... 16

    • 柔性导线横截面，不带绝缘套管的最小冷压头

      0.14 mm²

    • 柔性导线横截面，不带绝缘套管的最大冷压头

      2.5 mm²

    • 单线/接线点，柔性，带冷压头，不带塑料套管，AWG

      26 ... 14

  • 尺寸
    • 宽度

      6.2 mm

    • 高度

      57.8 mm

    • NS 35/7,5深度

      75.6 mm

    • NS 35/15深度

      83.1 mm

  • 材料规格
    • 颜色

      黑色 (RAL 9005)

    • 阻燃等级，符合UL 94

      V0

    • 绝缘材料组

      I

    • 绝缘材料

      PA

    • 低温下的静态绝缘材料应用

      -60 °C

    • 绝缘材料相对温度指数（电气，UL 746 B）

      130 °C

    • 铁路车辆的防火保护 (DIN EN 45545-2) R22

      HL 1 - HL 3

    • 铁路车辆的防火保护 (DIN EN 45545-2) R23

      HL 1 - HL 3

    • 铁路车辆的防火保护 (DIN EN 45545-2) R24

      HL 1 - HL 3

    • 铁路车辆的防火保护 (DIN EN 45545-2) R26

      HL 1 - HL 3

    • 表面可燃性NFPA 130 (ASTM E 162)

      通过

    • 烟雾比光密度NFPA 130 (ASTM E 662)

      通过

    • 烟气毒性NFPA 130 (SMP 800C)

      通过

  • 机械特性

    • 机械参数

    • 开口式侧板

      否

  • 环境和真实条件

    • 振荡/宽频带噪音

    • 规格

      DIN EN 50155 (VDE 0115-200):2018-05

    • 频谱

      2类，B级使用寿命测试，在转向架上进行

    • 频率

      f1 = 5 Hz 到 f2 = 250 Hz

    • ASD等级

      6.12 (m/s²)²/Hz

    • 加速度

      3.12g

    • 每轴的测试周期

      5 h

    • 测试方向

      X-, Y- 与 Z-轴

    • 结果

      已通过测试

    • 冲击

    • 规格

      DIN EN 50155 (VDE 0115-200):2018-05

    • 脉冲波形

      半弦

    • 加速度

      30g

    • 电击时间

      18 毫秒

    • 每个方向的电击次数

      3

    • 测试方向

      X-, Y- 与 Z-轴 （正向与负向）

    • 结果

      已通过测试

    • 环境条件

    • 环境温度（运行）

      -60 °C ... 110 °C (考虑到自加热在内的工作温度范围；有关最高短期工作温度，请参见电气特性相对温度指数)

    • 环境温度（存放/运输）

      -25 °C ... 60 °C (短期内（不超过24  小时），-60 °C到+70 °C)

    • 环境温度（组装）

      -5 °C ... 70 °C

    • 环境温度（执行）

      -5 °C ... 70 °C

    • 允许湿度（运行）

      20 % ... 90 %

    • 允许湿度（存放/运输）

      30 % ... 70 %

  • 安装
    • 安装类型

      NS 35/7,5

    • 安装类型

      NS 35/15
