以太网延长器

TC EXTENDER 2001 ETH-2S

会员价
￥？
认证享优惠&积分兑好礼>>
已售： 1000+
物料号： 2702409
无现货
起订量： 1
预计货期：  实际交期请联系客服

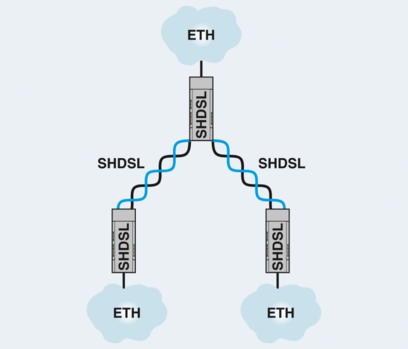

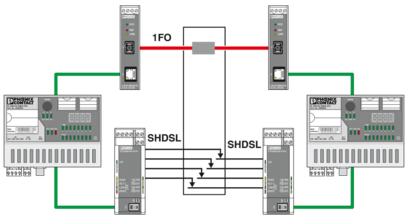

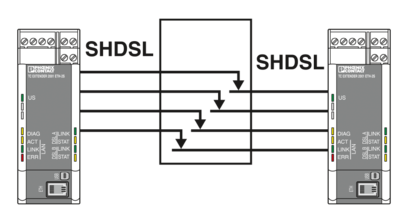

第二代：非管理型以太网延长器，可用于点对点连接，线形和环形结构，数据速率高达30 Mbps，采用内部铜电缆时距离可达20 km，通过USB和LED进行诊断，2个SHDSL端口，1个LAN端口

加入购物车 咨询客服 前往官网查看更多
不得小于包装数1！
商品推荐
  • 产品详情
  • 订购说明
技术参数
  • 说明

    • 应用说明

    • 应用说明

      只用于工业应用

    • 使用限制

    • CCCex说明

      在中国不允许用在潜在爆炸区域内。

  • 产品属性
    • 产品类型

      以太网延长器

    • MTTF

      711 年数 (SN 29500标准，温度25°C，占空比21%)

    • MTTF

      308 年数 (SN 29500标准，温度40°C，占空比34.25%)

    • MTTF

      125 年数 (SN 29500标准，温度40°C，占空比100%)

    • 基本功能

      以太网延长器符合ITU-T G.991.2标准

  • 系统属性

    • 功能

    • 基本功能

      以太网延长器符合ITU-T G.991.2标准

  • 电气特性
    • 电隔离

      VCC // Ethernet // DSL (A) // DSL (B) // FE

    • 额定条件下的最大功耗

      4.32 W

    • 主电源类型

      永久线性

    • 测试电压数据接口／电源

      500 V AC (符合EN/IEC 60079-7)

    • 测试电压数据接口／电源

      1.5 kV AC (50 Hz，1 min)

    • 电源

    • 电源电压范围

      18 V DC ... 30 V DC

    • 额定供电电压

      24 V DC ±5 % (作为后备或冗余，经底板总线触点和系统电流的电源)

    • 额定供电电压

      5 V DC (仅用于组态，通过微型USB B型号)

    • 典型电流耗量

      < 180 mA (24 V DC)

    • 最大电流耗量

      ≤ 2 A (在连接站点中运行时，通过DIN导轨连接器)

    • 功能

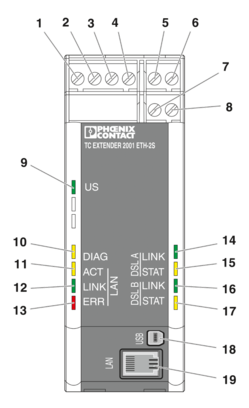

    • 诊断和状态指示灯

      LED指示灯：US（电源电压）、ACT/LINK（以太网数据流量）、ERR（错误）
      2x LINK / 2x STAT（DSL数据流量端口A和端口B），DIAG（诊断信息）

  • 输出数据

    • 信号

    • 输出名称

      数字量输出

    • 输出数目

      2

    • 电压输出信号

      18 V DC ... 30 V DC (取决于操作电压)

    • 电流输出信号

      ≤ 150 mA (防短路保护)

    • 输出动作

      已停止通过DIN导轨连接器为设备供电

  • 连接数据

    • 电源

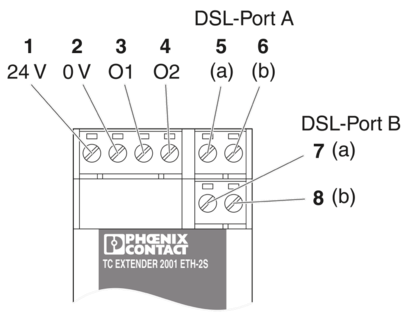

    • 连接方式

      插拔式COMBICON螺钉接线端子

    • 紧固扭矩

      0.56 Nm ... 0.79 Nm

  • 接口
    • 信号

      Ethernet

    • 基本功能

      以太网延长器符合ITU-T G.991.2标准

    • 数据: 以太网接口，10/100Base-T(X)，符合IEEE 802.3标准

    • 串行传输率

      10/100 Mbps，自适应

    • 连接方式

      RJ45孔式连接器，屏蔽

    • 连接方式

      1个端口10/100BaseT(X)，自适应

    • 通道数目

      1

    • 传输长度

      < 100 m (屏蔽双绞线)

    • 支持的协议

      TCP/IP、IPv4和IPv6的透明协议

    • 数据: 符合ITU-T G.991.2的SHDSL接口，最大可用于

    • 串行传输率

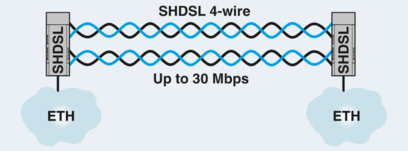

      4线制操作： 64 kbps ... 30 Mbps

    • 串行传输率

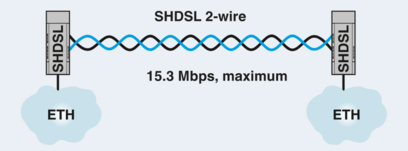

      2线制操作： 32 kbps ... 15.3 Mbps

    • 连接方式

      2 x 2位 COMBICON 插拔式连接器

    • 通道数目

      2 (2线制操作)

    • 紧固扭矩

      0.56 Nm ... 0.79 Nm

    • 传输长度

      < 20 km (取决于数据速率和电缆接线容量)

    • 单股导线/接线点，刚性

      0.2 mm² ... 2.5 mm²

    • 单股导线/接线点，柔性

      0.2 mm² ... 2.5 mm²

    • AWG绞线最大横截面，柔性

      14

    • AWG导线最小横截面，柔性

      24

    • 单股导线/接线点，最大刚性AWG

      14

    • 单股导线/端点，最小刚性AWG

      24

    • 剥线长度

      7 mm

    • 数据: USB 2.0

    • 连接方式

      Mini-USB B型，5位

    • 传输长度

      < 5 m (仅用于组态和诊断)

  • 尺寸
    • 宽度

      35 mm

    • 高度

      99 mm

    • 深度

      114.5 mm

  • 材料规格
    • 颜色 (外壳)

      灰色 (RAL 7042)

    • 标识材料 (壳体)

      PA 6.6-FR

  • 机械测试
    • 符合EN 60068-2-6/IEC 60068-2-6抗振标准

      : 5g，10 ... 150 Hz, 2.5 h, XYZ方向

    • 符合EN 60068-2-27/IEC 60068-2-27耐冲击标准

      : 15g

  • 环境和真实条件

    • 环境条件

    • 保护等级

      IP20

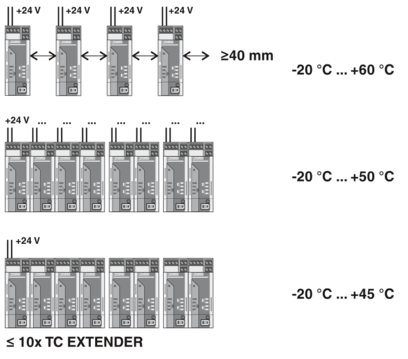

    • 环境温度（运行）

      -20 °C ... 60 °C (独立式（左右各有40 mm间距），不通过设备向其他模块供电)

    • 环境温度（运行）

      -20 °C ... 55 °C (模块无间距排列安装且功率损耗低)

    • 环境温度（运行）

      -20 °C ... 50 °C (行间无间距)

    • 环境温度（运行）

      -20 °C ... 45 °C (无间距并排安装并通过设备为其他模块供电，1.5 A)

    • 环境温度（存放/运输）

      -40 °C ... 85 °C

    • 海拔

      ≤ 5000 m (有关限制，请见制造商关于高海拔运行的声明)

    • 允许湿度（运行）

      10 % ... 95 % (无冷凝)

    • 允许湿度（存放/运输）

      10 % ... 95 % (无冷凝)

  • 认证

    • CE

    • 证书

      CE合规

    • ATEX

    • 标识

       II 3 G Ex ec IIC T4 Gc

    • 证书

      PxCIF11ATEX2313643X

    • 注意

      请遵守文档中的特殊安装说明！

    • UKEX

    • 标识

       II 3 G Ex ec IIC T4 Gc

    • 证书

      PxCIMA22UKEX2313643X

    • UL，美国 / 加拿大

    • 标识

      508 Listed

    • 腐蚀性气体测试

    • 标识

      ISA-S71.04-1985 G3 Harsh Group A

  • 电磁兼容数据
    • 电磁兼容性

      符合2014/30/EU电磁兼容指令

    • 静电放电

    • 标准/规程

      EN 61000-4-2

    • 静电放电

    • 触点放电

      ± 6 kV

    • 空气放电

      ± 8 kV

    • 间接放电

      ± 6 kV

    • 备注

      标准 B

    • 高频电磁场

    • 标准/规程

      EN 61000-4-3

    • 高频电磁场

    • 频率范围

      80 MHz ... 3 GHz

    • 电场强度

      10 V/m

    • 备注

      标准 A

    • 快速瞬态（脉冲）

    • 标准/规程

      EN 61000-4-4

    • 快速瞬态（脉冲）

    • 输入

      ± 2 kV

    • 信号

      ± 2 kV

    • 备注

      标准 B

    • 电涌电流负载（电涌）

    • 标准/规程

      EN 61000-4-5

    • 电涌电流负载（电涌）

    • 输入

      ± 0.5 kV (对称 /不对称)

    • 输出

      ± 1 kV (非对称，未屏蔽)

    • 信号

      ± 1 kV (非对称，屏蔽以太网电缆)

    • 信号

      ± 1 kV (非对称：线对地，非屏蔽SHDSL电缆)

    • 备注

      标准 A

    • 传导干扰

    • 标准/规程

      EN 61000-4-6

    • 传导干扰

    • 频率范围

      0.15 MHz ... 80 MHz

    • 备注

      标准 A

    • 电压

      10 V

    • 辐射干扰

    • 标准/规程

      EN 55011

    • 备注

      A类，工业应用场合

    • 标准

    • 标准A

      规定限度内的正常操作行为。

    • 标准B

      可通过设备自我恢复的操作性能临时性降级。

  • 标准和规范
    • 标准/规程

      EN 50121-4

  • 安装
    • 安装类型

      DIN导轨安装

    • 组装说明

      产品可以卡接到所有符合EN 60715标准的35 mm DIN导轨上。

    • 可用的DIN导轨类型

      DIN导轨：35 mm
