首页/供电、充电及保护/电涌保护/适用于电源的电涌保护器/1/2类防雷/电涌保护器
  • 1/2类防雷/电涌保护器-VAL-MB-T1/T2-1000DC-2+V-R
  • 1/2类防雷/电涌保护器-VAL-MB-T1/T2-1000DC-2+V-R
  • 1/2类防雷/电涌保护器-VAL-MB-T1/T2-1000DC-2+V-R
  • 1/2类防雷/电涌保护器-VAL-MB-T1/T2-1000DC-2+V-R

1/2类防雷/电涌保护器

VAL-MB-T1/T2-1000DC-2+V-R

会员价
￥？
认证享优惠&积分兑好礼>>
已售： 1000+
物料号： 1683780
无现货
起订量： 1
预计货期：  实际交期请联系客服

防雷/电涌保护器，符合1/2类 / I/II级标准，适用于最高1000 V DC的线性、单极直流电供电，可用于DIN导轨安装，带遥信触点。

加入购物车 咨询客服 前往官网查看更多
不得小于包装数1！
商品推荐
  • 产品详情
  • 订购说明
技术参数
  • 说明

    • 概述

    • 注意事项

      直流电电网必须与其他任何交流电或直流电电网进行电流隔离。

  • 产品属性
    • 产品类型

      电涌保护器

    • IEC 类别

      T1 / T2

    • EN类型

      T1 / T2

    • IEC 电源系统

      DC

    • 类型

      导轨安装模块，单片

    • 电涌保护故障报警

      可视状态指示窗口和远程遥信报警触点

    • 绝缘特性

    • 过电压类别

      III (主电路)

    • 过电压类别

      II (辅助回路)

    • 污染等级

      2

  • 电气特性

    • 指示器/远程信号发送

    • 连接名称

      远程遥信报警触点

    • 切换功能

      转换触点

    • 标称工作电压

      5 V AC ... 250 V AC (海拔 ≤ 2000 m (amsl))

  • 连接数据
    • 连接方式

      螺钉连接

    • 螺纹

      M5

    • 紧固扭矩

      3 Nm

    • 剥线长度

      16 mm

    • 柔性导线横截面

      2.5 mm² ... 35 mm²

    • 可连接导向横截面 AWG

      14 ... 2

    • 远程遥信报警触点

    • 连接方式

      螺钉连接

    • 螺纹

      M2

    • 紧固扭矩

      0.25 Nm

    • 剥线长度

      7 mm

    • 柔性导线横截面

      0.14 mm² ... 1.5 mm²

    • 刚性导线横截面

      0.14 mm² ... 1.5 mm²

    • 可连接导向横截面 AWG

      28 ... 16

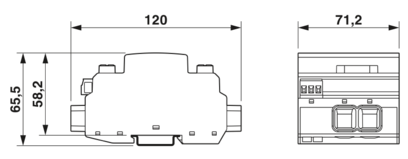

  • 尺寸
    • 宽度

      71.2 mm

    • 高度

      120 mm

    • 深度

      65.5 mm (7.5 mm（含DIN导轨）)

    • 水平针距

      4 分区

  • 材料规格
    • 颜色

      灰色 (RAL 7042)

    • 阻燃等级，符合UL 94

      V-0

    • 材料的CTI值

      600

    • 绝缘材料

      PA 6.6

    • 绝缘材料

      PBT

    • 外壳材料

      PA 6.6

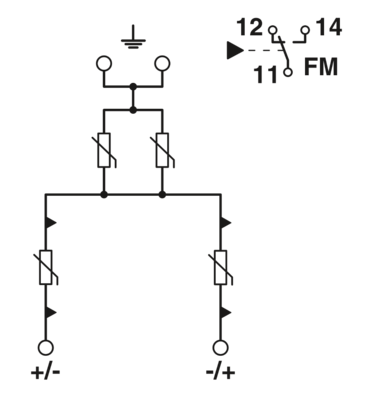

  • 保护电路
    • 保护通道

      (DC+) - (DC-)

    • 保护通道

      (DC+/DC-) - PE

    • 动作方向

      (L+)-PE & (L-)-PE & (L+)-(L-)

    • 额定电压UN

      1000 V DC

    • 最大连续工作电压UC

      1000 V DC

    • 额定负载电流IL

      40 A (2x 10 mm²)

    • 残流IPE

      ≤ 100 µA DC

    • 残流IPE

      ≤ 540 µA AC

    • 待机功耗 PC

      ≤ 150 mVA

    • 标称放电电流In（8/20）µs

      20 kA

    • 最大放电电流 Imax (8/20) µs

      40 kA

    • 冲击放电电流（10/350）µs，充电

      3.125 As

    • 冲击放电电流（10/350）µs，比能

      9.77 kJ/Ω

    • 冲击放电电流（10/350）µs，峰值limp

      6.25 kA

    • 总放电电流ITotal (8/20) µs

      40 kA

    • 总放电电流ITotal (10/350) µs

      12.5 kA

    • 额定短路电流ISCCR

      最小 800 A DC

    • 额定短路电流ISCCR

      最大 40 kA DC

    • 额定短路电流ISCCR

      < 800 A DC (必须确保停机时间< 400 ms)

    • 电压保护水平Up

      ≤ 4.5 kV

    • 残压Ures

      ≤ 4.5 kV (In时)

    • 残压Ures

      ≤ 3.3 kV (3 kA时)

    • 残压Ures

      ≤ 3.6 kV (6.25 kA时)

    • 残压Ures

      ≤ 3.8 kV (10 kA时)

    • 残压Ures

      ≤ 4.2 kV (15 kA)

    • 残压Ures

      ≤ 5.4 kV (40 kA时)

    • 响应时间tA

      ≤ 25 ns

    • 最大备用保险丝，带有V型连接线

      40 A (gG，ISCCR > 800 A DC时)

    • 最大备用保险丝，带有支线接线

      80 A (gG，ISCCR > 800 A DC时)

  • 环境和真实条件

    • 环境条件

    • 保护等级

      IP20 (仅在使用了所有连接位的情况下)

    • 环境温度（运行）

      -40 °C ... 80 °C

    • 环境温度（存放/运输）

      -40 °C ... 80 °C

    • 海拔

      ≤ 2000 m (遥信触点工作电压 ≤ 250 V)

    • 海拔

      ≤ 6000 m (遥信触点工作电压 ≤ 150 V)

    • 允许湿度（运行）

      5 % ... 95 %

    • 冲击力（运行）

      50g (半正弦 / 11 ms/ 3x ±X，±Y， ±Z)

    • 振动（操作）

      5g (5 - 500 Hz/2.5 h/X, Y, Z)

  • 标准和规范
    • 标准/规格

      IEC 61643-41

    • 注意事项

      Ed. 1 CDV

    • 标准/规格

      IEC 61643-31

    • 注意事项

      2018

    • 标准/规格

      EN 61643-31

    • 注意事项

      2019

  • 安装
    • 安装类型

      DIN导轨： 35 mm
