首页/供电、充电及保护/电动汽车充电技术/电涌保护/配线架
  • 配线架-PP-RJ-IDC-F
  • 配线架-PP-RJ-IDC-F
  • 配线架-PP-RJ-IDC-F
  • 配线架-PP-RJ-IDC-F
  • 配线架-PP-RJ-IDC-F
  • 配线架-PP-RJ-IDC-F
  • 配线架-PP-RJ-IDC-F
  • 配线架-PP-RJ-IDC-F
  • 配线架-PP-RJ-IDC-F
  • 配线架-PP-RJ-IDC-F
  • 配线架-PP-RJ-IDC-F
  • 配线架-PP-RJ-IDC-F
  • 配线架-PP-RJ-IDC-F
  • 配线架-PP-RJ-IDC-F
  • 配线架-PP-RJ-IDC-F
  • 配线架-PP-RJ-IDC-F
  • 配线架-PP-RJ-IDC-F

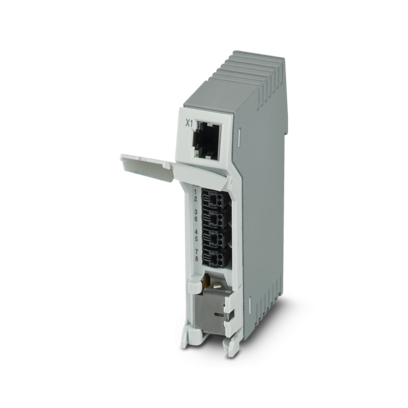

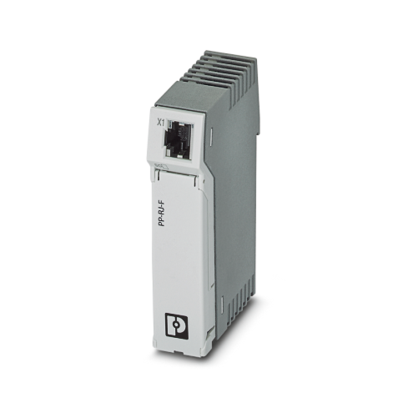

配线架

PP-RJ-IDC-F

会员价
￥？
认证享会员价>>
已售： 1000+
物料号： 2703023
无现货
起订量： 1
预计货期：  实际交期请联系客服

配线架，RJ45插座转IDC接线端子，CAT5e，10/100/1000 Mbps，DIN导轨适配器，IP20，使用固线夹实现屏蔽连接，屏蔽电流监控，电涌保护

加入购物车 咨询客服 前往官网查看更多
不得小于包装数1！
商品推荐
  • 产品详情
  • 订购说明
技术参数
  • 说明

    • 应用说明

    • 应用说明

      只用于工业应用

    • 使用限制

    • CCCex说明

      在中国不允许用在潜在爆炸区域内。

  • 产品属性
    • 产品类型

      配线架

    • IEC 类别

      C2

    • MTTF

      3281 年数 (SN 29500标准，温度25°C，占空比21%)

    • MTTF

      1245 年数 (SN 29500标准，温度40°C，占空比34.25%)

    • MTTF

      472 年数 (SN 29500标准，温度40°C，占空比100%)

    • 绝缘特性

    • 过电压类别

      II

    • 污染等级

      2

  • 电气特性
    • 电隔离

      FE // Ethernet

    • 额定条件下的最大功耗

      0 W

    • 额定绝缘电压

      85 V DC

    • 电源

    • 电源电压范围

      36 V DC ... 52 V DC ±10 % (通过PoE)

    • 电源电压范围

      42 V DC ... 57 V DC (符合UL标准)

    • 功能

    • 品名

      屏蔽电流监控

    • 打开阈值

      ≥ 30 mA

    • 本地诊断

      黄色LED灯

    • 精度

      ± 5 %

    • 响应时间

      3 s

    • 电流

      ≤ 1.5 A

    • 功耗

      270 mW (屏蔽电流监控)

    • 阻抗

      ≤ 1 Ω

    • 电压

      ≤ 10 V

  • 接口

    • 数据: 以太网接口，10/100/1000Base-T(X)，符合IEEE 802.3标准

    • 串行传输率

      10/100/1000 Mbps

    • 频率范围

      125 MHz

    • 连接方式

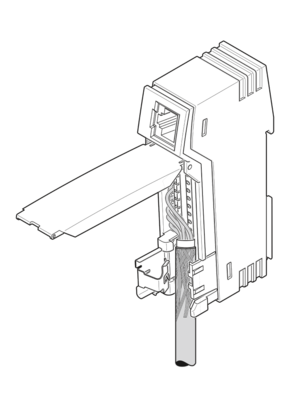

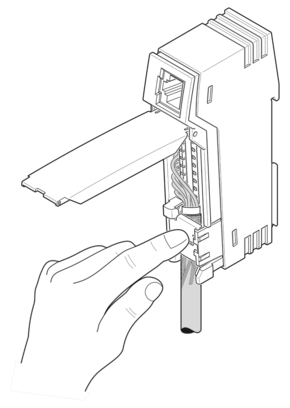

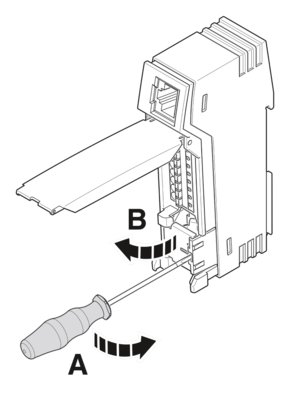

      快速免剥线

    • 连接方法方面的注意事项

      CAT5e

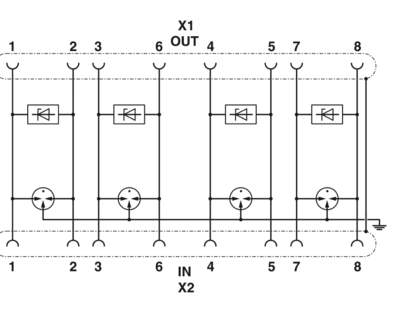

    • 引脚分布

      1:1

    • 传输长度

      100 m (包括尾缆)

    • 单股导线/接线点，刚性

      0.14 mm² ... 0.34 mm²

    • 单股导线/接线点，柔性

      0.14 mm² ... 0.34 mm²

    • AWG绞线最大横截面，柔性

      22

    • AWG导线最小横截面，柔性

      26

    • 单股导线/接线点，最大刚性AWG

      22

    • 单股导线/端点，最小刚性AWG

      26

    • 线径，包括绝缘层

      1.6 mm (采用PVC绝缘层的接线端子已经过测试，可根据需要提供其他材料的绝缘层)

    • 具有相同横截面尺寸的导线之间的连接频率

      10

    • 传输介质

      铜缆

    • 最大输出电源

      60 W

    • 最大输出电流

      725 mA (PoE)

    • 电流承载能力

      ≤ 1.5 A (≤ 60 W (PoE+))

    • 数据: 以太网接口，10/100/1000Base-T(X)，符合IEEE 802.3标准

    • 连接方式

      RJ45 母头连接器

  • 信号处理

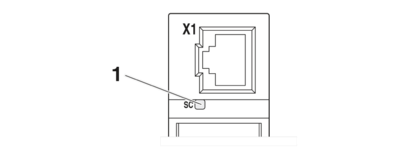

    • 光学显示

      黄色LED灯

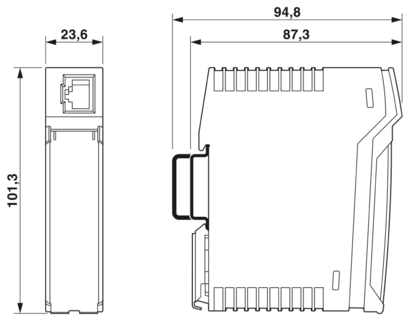

  • 尺寸
    • 宽度

      23.8 mm

    • 高度

      101.3 mm

    • 深度

      86 mm

  • 材料规格
    • 颜色 (外壳)

      浅灰 (RAL 7035)

    • 标识材料 (壳体)

      塑料

    • 阻燃等级，符合UL 94

      V0

  • 电缆/电线
    • 电缆外径

      5.5 mm ... 6.5 mm

  • 机械测试
    • 符合EN 60068-2-6/IEC 60068-2-6抗振标准

      : 10 Hz ... 57 Hz，±3.5 mm振幅，57 Hz ... 150 Hz，5g

    • 符合EN 60068-2-27/IEC 60068-2-27耐冲击标准

      : 30g，11 ms，每个空间方向上三次冲击

    • 连续冲击符合EN 60068-2-27/IEC 60068-2-27标准

      : 10g，16 m，每个空间方向上1000次冲击

  • 环境和真实条件

    • 环境条件

    • 保护等级

      IP20 (制造商声明)

    • 环境温度（运行）

      -40 °C ... 75 °C

    • 环境温度（存放/运输）

      -40 °C ... 85 °C

    • 海拔

      ≤ 5000 m (有关限制，请见制造商关于高海拔运行的声明)

    • 海拔

      ≤ 2000 m (ATEX应用的限制)

    • 允许湿度（运行）

      10 % ... 95 % (无冷凝)

  • 认证

    • CE

    • 证书

      CE合规

    • ATEX

    • 标识

       II 3 G Ex ec nC IIC T4 Gc

    • 证书

      PxCIF18ATEX2703020X

    • 注意

      请遵守文档中的特殊安装说明！

    • UL，美国 / 加拿大

    • 标识

      Class I, Zone 2, AEx nA IIC T4, Ex nA IIC Gc X T4

    • 标识

      Class I, Div. 2, Groups A, B, C, D

    • UL，美国

    • 证书

      UL 60079-0 Ed. 6 / UL 60079-15 Ed. 4

    • UL，加拿大

    • 证书

      CSA 22.2 No. 60079-0 Ed. 3 / CSA 22.2 No. 60079-15:16

    • 腐蚀性气体测试

    • 标识

      ISA-S71.04-1985 G3 Harsh Group A

    • 造船

    • 标识

      DNV GL

    • 造船业数据

    • Temperature

      D

    • Humidity

      B

    • 振动

      B

    • EMC

      B

  • 电磁兼容数据
    • 电磁兼容性

      符合2014/30/EU电磁兼容指令

    • 电磁兼容性

      FCC Part 15B Class A

    • 电磁兼容性

      CISPR 22

    • 静电放电

    • 标准/规程

      EN 61000-4-2

    • 静电放电

    • 触点放电

      ± 6 kV (强度测试 3)

    • 空气放电

      ± 8 kV (强度测试 3)

    • 间接放电

      ± 6 kV

    • 备注

      标准 B

    • 高频电磁场

    • 标准/规程

      EN 61000-4-3

    • 高频电磁场

    • 频率范围

      80 MHz ... 3 GHz (强度测试 3)

    • 电场强度

      10 V/m

    • 备注

      标准 A

    • 快速瞬态（脉冲）

    • 标准/规程

      EN 61000-4-4

    • 快速瞬态（脉冲）

    • 输入

      ± 2.2 kV (1 分钟)

    • 信号

      ± 2.2 kV (1 分钟)

    • 备注

      标准 B

    • 电涌电流负载（电涌）

    • 标准/规程

      EN 61000-4-5

    • 电涌电流负载（电涌）

    • 输入

      ± 0.5 kV

    • 信号

      ± 1 kV (数据线，不对称)

    • 传导干扰

    • 标准/规程

      EN 61000-4-6

    • 传导干扰

    • 频率范围

      0.15 MHz ... 80 MHz

    • 备注

      标准 A

    • 电压

      10 V

    • 辐射干扰

    • 标准/规程

      EN 61000-6-4

    • 备注

      A类，工业应用场合

    • 辐射干扰

    • 标准/规程

      EN 61000-6-3

    • 备注

      B类，使用领域：住宅和小型商用

    • 标准

    • 标准A

      规定限度内的正常操作行为。

    • 标准B

      可通过设备自我恢复的操作性能临时性降级。

  • 标准和规范
    • 标准/规程

      DIN EN 61643-21

  • 安装
    • 安装类型

      DIN导轨安装，固定式

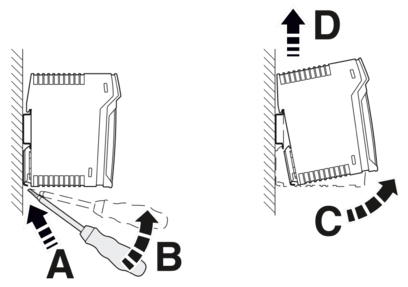

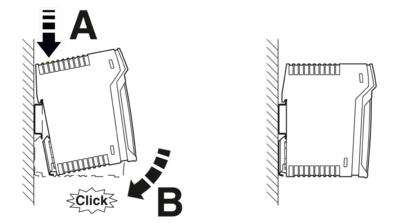

    • 组装说明

      产品可以卡接到所有符合EN/IEC 60715标准的35 mm DIN导轨上。
