首页/供电、充电及保护/电源/用于DIN导轨安装的电源装置/电源
  • 电源-TRIO-PS-2G/1AC/24DC/10
  • 电源-TRIO-PS-2G/1AC/24DC/10
  • 电源-TRIO-PS-2G/1AC/24DC/10
  • 电源-TRIO-PS-2G/1AC/24DC/10

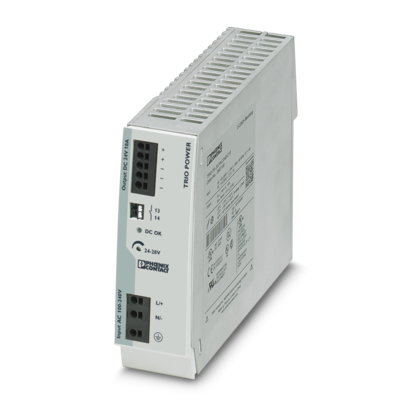

电源

TRIO-PS-2G/1AC/24DC/10

会员价
￥？
认证享优惠&积分兑好礼>>
已售： 1000+
物料号： 2903149
有现货
起订量： 1
预计货期：  实际交期请联系客服

采用直插式连接的TRIO POWER开关电源，适于DIN导轨安装，单相输入，输出：24 V DC/10 A

加入购物车 咨询客服 前往官网查看更多
不得小于包装数1！
商品推荐
  • 产品详情
  • 订购说明
技术参数
  • 输入数据

    • 交流电运行

    • 网络类型

      星形网络

    • 额定输入电压范围

      100 V AC ... 240 V AC

    • 输入电压范围

      100 V AC ... 240 V AC -15 % ... +10 %

    • 接通电压

      > 75 V AC

    • 关闭电压

      < 70 V AC

    • 最大介电强度

      300 V AC 15 s

    • 国家电网典型电压

      120 V AC

    • 国家电网典型电压

      230 V AC

    • 电源电压的电压类型

      AC/DC

    • 冲击电流

      ≤ 25 A (典型)

    • 冲击电流积分 (I2t)

      < 0.5 A2s

    • 电涌电流限值

      典型值 25 A (1 ms后)

    • AC频率范围

      50 Hz ... 60 Hz ±10 %

    • 电网缓冲时间

      典型值 15 ms (120 V AC)

    • 电网缓冲时间

      典型值 20 ms (230 V AC)

    • 电耗量

      3.1 A (100 V AC)

    • 电耗量

      2.4 A (120 V AC)

    • 电耗量

      1.3 A (230 V AC)

    • 电耗量

      1.4 A (240 V AC)

    • 额定功耗

      285 VA

    • 保护电路

      瞬态电涌保护; 压敏电阻

    • 功率因数（cos phi）

      0.93

    • 典型响应时间

      < 1 s

    • 输入熔断器

      6.3 A (内置（设备保护）)

    • 推荐使用的输入保护断路器

      6 A ... 16 A (特性B、C、D、K)

    • PE放电电流

      < 3.5 mA

    • 功率因素

      > 0.9 (120 V AC)

    • 功率因素

      > 0.9 (230 V AC)

    • 直流电运行

    • 额定输入电压范围

      110 V DC ... 250 V DC

    • 输入电压范围

      110 V DC ... 250 V DC -10 % ... +10 %

    • 接通电压

      ≥ 95 V DC

    • 关闭电压

      < 70 V DC

    • 电源电压的电压类型

      DC

    • 电网缓冲时间

      > 15 ms (230 V AC)

    • 电耗量

      2.5 A (110 V DC)

    • 电耗量

      1.1 A (250 V DC)

  • 输出数据
    • 效率

      > 91 % (230V AC和额定值)

    • 输出特性

      U/I with dynamic load reserve

    • 额定输出电压

      24 V DC ±1 %

    • 输出电压（USet）的设置范围

      24 V DC ... 28 V DC (恒定容量)

    • 额定输出电流（IN）

      10 A

    • Dynamic Boost (IDyn.Boost)

      15 A (5 s)

    • 衰减

      > 60 °C ... 70 °C (2.5 %/K)

    • 反馈电压电阻

      ≤ 35 V DC

    • 输出端处的过电压保护 (OVP)

      ≤ 30 V DC

    • 控制偏差

      < 1 % (负载的变化，静态10 % ... 90 %)

    • 控制偏差

      < 3 % (动态负载变化10 % ... 90 %，10 Hz)

    • 控制偏差

      < 0.1 % (输入电压的变化范围为±10 %)

    • 残波

      < 10 mVSS (额定值)

    • 防短路保护

      是

    • 防空转

      是

    • 输出功率

      240 W

    • 输出功率

      360 W (5 s)

    • 最大空载功耗

      < 5.1 W (230 V)

    • 最大额定负载功率损耗

      < 25 W

    • 上升时间

      ≤ 12 ms (UOUT (10 % ... 90 %))

    • 并连

      是，用于冗余和增加容量

    • 串连

      是

    • 信号: DC OK

    • 最大切换电压

      30 V AC/DC

    • 连续负载电流

      100 mA

  • 连接数据

    • 输入

    • 连接方式

      直插式连接

    • 刚性导线最小横截面

      0.2 mm²

    • 刚性导线最大横截面

      4 mm²

    • 柔性导线最小横截面

      0.2 mm²

    • 柔性导线最大横截面

      2.5 mm²

    • 最小导线横截面AWG

      24

    • 最大导线横截面AWG

      12

    • 剥线长度

      10 mm

    • 输出

    • 连接方式

      直插式连接

    • 刚性导线最小横截面

      0.2 mm²

    • 刚性导线最大横截面

      4 mm²

    • 柔性导线最小横截面

      0.2 mm²

    • 柔性导线最大横截面

      2.5 mm²

    • 最小导线横截面AWG

      24

    • 最大导线横截面AWG

      12

    • 剥线长度

      8 mm

    • 信号

    • 连接方式

      直插式连接

    • 刚性导线最小横截面

      0.2 mm²

    • 刚性导线最大横截面

      1.5 mm²

    • 柔性导线最小横截面

      0.2 mm²

    • 柔性导线最大横截面

      1.5 mm²

    • 最小导线横截面AWG

      24

    • 最大导线横截面AWG

      16

    • 剥线长度

      8 mm

  • 信号处理
    • 信号类型

      LED

    • 信号类型

      遥信报警触点

    • 信号输出: LED状态显示

    • 信号分配

      DC OK

    • 状态显示

      LED

    • 颜色

      绿色

    • DC OK

      UOUT > 0.9 x UN

    • UOUT > 0.9 x UN

  • 电气特性
    • 相数

      1

    • 绝缘电压输入／输出

      3 kV AC (类型测试)

    • 绝缘电压输入／输出

      1.5 kV AC (常规测试)

  • 产品属性
    • 产品类型

      电源

    • 产品系列

      TRIO POWER

    • MTBF (IEC 61709, SN 29500)

      > 1800000 h (25 °C)

    • MTBF (IEC 61709, SN 29500)

      > 1000000 h (40 °C)

    • MTBF (IEC 61709, SN 29500)

      > 480000 h (60 °C)

    • 绝缘特性

    • 保护等级

      I (在关闭的控制柜中)

    • 污染等级

      2

  • 尺寸
    • 宽度

      42 mm

    • 高度

      130 mm

    • 深度

      160 mm

    • 安装尺寸

    • 左侧/右侧安装距离

      0 mm / 0 mm

    • 顶部/底部安装距离

      50 mm / 50 mm

  • 安装
    • 安装类型

      DIN导轨安装

    • 组装说明

      可并排安装：水平间距0 mm (≤ 40 °C) 10 mm (≤ 70 °C)，垂直间距50 mm

    • 安装位置

      水平DIN导轨NS35，EN60715

    • 带保护涂层

      否

  • 材料规格
    • 阻燃等级符合UL 94标准（壳体/接线端子）

      V0

    • 外壳材料

      金属

    • 外壳类型

      铝 (AlMg3)

    • 盖罩型号

      聚碳酸酯

  • 环境和真实条件

    • 环境条件

    • 保护等级

      IP20

    • 环境温度（运行）

      -25 °C ... 70 °C (> 60 °C Derating: 2,5 %/K)

    • 环境温度（存放/运输）

      -40 °C ... 85 °C

    • 环境温度（调试类型测试）

      -25 °C

    • 最大高度

      ≤ 5000 m (> 2000 m，衰减: 10 %/1000 m)

    • 气候等级

      3K3（符合EN 60721标准）

    • 允许的最大相对湿度（运行）

      ≤ 95 % (25 °C 时，无冷凝)

    • 冲击

      18 ms，30g，在每个空间方向（符合IEC 60068-2-27）

    • 振动（操作）

      < 15 Hz， 振幅±2.5 mm （符合IEC 60068-2-6）

    • 振动（操作）

      15 Hz ... 150 Hz, 4g, 90 min.

    • 振动（操作）

      DNV GL CG-0339 / B类
      2 Hz - 100 Hz共振搜索，90分钟共振，
      2 Hz - 25 Hz，±1.6 mm振幅，
      25 Hz - 100 Hz，4g加速度

  • 标准和规范
    • 轨道应用

      EN 50121-4

    • 标准——主协波电流限值

      EN 61000-3-2

    • 标准——电气安全

      IEC 62368-1 (SELV)

    • 标准——安全超低电压

      IEC 62368-1 (SELV) und EN 60204-1 (PELV)

    • 标准——安全绝缘

      DIN VDE 0100-410

    • 标准 —— 变压器安全

      EN 61558-2-16（只限电气间隙及爬电距离）

    • 用于轨道车辆的防火保护

    • 标准标识

      用于轨道车辆的防火保护

    • 标准/规格

      EN 45545-2 (HL3)

  • 认证
    • UL认证

      UL Listed UL 508

    • UL认证

      UL/C-UL，隶属UL 60950-1

    • UL认证

      UL ANSI/ISA-12.12.01 I级，Ⅱ类，A，B，C，D组（危险区域）

    • 一致性/认证

    • SIL符合IEC 61508标准

      0

  • 电磁兼容数据
    • 电磁兼容性

      符合2014/30/EU电磁兼容指令

    • 低压指令

      符合低电压指令2014/35/EC

    • 噪音排放的电磁兼容要求

      EN 61000-6-3

    • 噪音排放的电磁兼容要求

      EN 61000-6-4

    • 抗噪的电磁兼容要求

      EN 61000-6-1

    • 抗噪的电磁兼容要求

      EN 61000-6-2

    • 噪音排放

    • 标准/规范

      EN 55011 (EN 55022)

    • 静电放电

    • 标准/规程

      EN 61000-4-2

    • 静电放电

    • 触点放电

      6 kV (强度测试4)

    • 空气放电

      8 kV (强度测试4)

    • 备注

      标准 A

    • 高频电磁场

    • 标准/规程

      EN 61000-4-3

    • 高频电磁场

    • 频率范围

      80 MHz ... 1 GHz

    • 测试场强

      10 V/m (强度测试 3)

    • 频率范围

      1 GHz ... 2 GHz

    • 测试场强

      10 V/m (强度测试 3)

    • 频率范围

      2 GHz ... 3 GHz

    • 测试场强

      10 V/m (强度测试 3)

    • 备注

      标准 A

    • 快速瞬态（脉冲）

    • 标准/规程

      EN 61000-4-4

    • 快速瞬态（脉冲）

    • 输入

      4 kV (强度测试4 - 非对称)

    • 输出

      2 kV (强度测试3 - 非对称)

    • 信号

      1 kV (强度测试2 - 非对称)

    • 备注

      标准 A

    • 电涌电压负载（电涌）

    • 标准/规程

      EN 61000-4-5

    • 电涌电压负载（电涌）

    • 输入

      3 kV (强度测试3 - 对称)

    • 输入

      6 kV (强度测试4 - 非对称)

    • 输出

      1 kV (强度测试2 - 对称)

    • 输出

      2 kV (强度测试1 - 非对称)

    • 信号

      1 kV (强度测试2 - 非对称)

    • 备注

      标准 B

    • 传导干扰

    • 标准/规程

      EN 61000-4-6

    • 传导干扰

    • 输入／输出

      非对称

    • 频率范围

      0.15 MHz ... 80 MHz

    • 备注

      标准 A

    • 电压

      10 V (强度测试 3)

    • 辐射干扰

    • 标准/规程

      EN 61000-6-3

    • 无线电干扰电压符合EN 55011标准

      EN 55011（EN 55022）B 类，应用领域： 工业和民用

    • 无线电干扰符合EN 55011标准

      EN 55011（EN 55022） B类，应用领域： 工业和民用

    • 标准

    • 标准A

      规定限度内的正常操作行为。

    • 标准B

      可通过设备自我恢复的操作性能临时性降级。
