首页/供电、充电及保护/电涌保护/适用于发送器及接收器系统的电涌保护器/电涌保护器
  • 电涌保护器-CN-UB-280DC-3-SB
  • 电涌保护器-CN-UB-280DC-3-SB
  • 电涌保护器-CN-UB-280DC-3-SB
  • 电涌保护器-CN-UB-280DC-3-SB
  • 电涌保护器-CN-UB-280DC-3-SB

电涌保护器

CN-UB-280DC-3-SB

会员价
￥？
认证享优惠&积分兑好礼>>
已售： 1000+
物料号： 2801051
无现货
起订量： 1
预计货期：  实际交期请联系客服

适配器带可更换电涌保护装置，用于同轴信号接口的保护。 连接： N型针式连接器/孔式连接器

加入购物车 咨询客服 前往官网查看更多
不得小于包装数1！
商品推荐
  • 产品详情
  • 订购说明
技术参数
  • 产品属性
    • 产品类型

      收发系统的电涌保护

    • IEC 类别

      C2

    • IEC 类别

      C3

    • IEC 类别

      D1

    • 类型

      保护适配器

    • 位数

      1

    • 电涌保护故障报警

      无

    • 绝缘特性

    • 过电压类别

      III

    • 污染等级

      2

  • 连接数据
    • 连接方式

      N型连接器，50 Ω

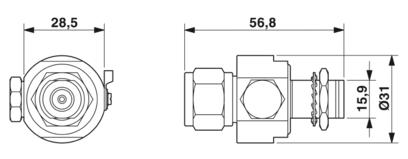

  • 尺寸
    • 宽度

      31 mm

    • 高度

      33.5 mm

    • 长度

      56.8 mm

  • 材料规格
    • 颜色

      镍色

    • 颜色

      黑色 (RAL 9005)

    • 外壳材料

      HPb59-1

    • 外壳表面材料

      Cu-Sn-Zn

    • 材料接触表面

      Au

    • 线芯材料

      QSn6.5-0.1

    • 线芯表面材料

      金

    • 绝缘体材料

      PTFE

    • 弹簧触点材料

      QSn6.5-0.1

  • 机械特性

    • 机械参数

    • 开口式侧板

      否

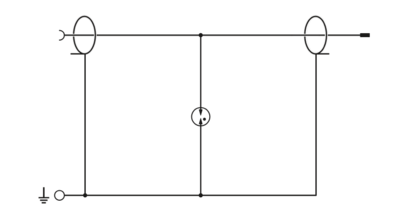

  • 保护电路
    • 动作方向

      Line-Shield/Earth Ground

    • 最大连续工作电压UC

      280 V DC

    • 最大持续工作电压UC（线芯-地）

      280 V DC

    • 额定电流

      5 A (25 °C)

    • UC时，有效工作电流IC

      ≤ 1 µA

    • 额定放电电流In（8/20）µs（线芯-地）

      20 kA

    • 标称放电电流In（8/20）µs（线芯/屏蔽）

      20 kA

    • 脉冲放电电流Iimp (10/350) µs

      2.5 kA

    • 总过电流 (10/350) µs

      2.5 kA

    • 总放电电流ITotal (8/20) µs

      20 kA

    • 最大放电电流Imax (8/20) µs（线芯-地）

      20 kA

    • 最大放电电流Imax (8/20) µs（线芯-屏蔽）

      20 kA

    • 额定功率脉冲电流lan（10/1000）µs（线芯-屏蔽）

      100 A

    • 输出电压限值1 kV/µs（线芯-地）波峰

      ≤ 900 V

    • 输出电压限值1 kV/µs（线芯-屏蔽）波峰

      ≤ 900 V

    • 电压保护水平Up（线-地）

      ≤ 900 V (C1 - 1 kV / 500 A)

    • 电压保护水平Up（线-地）

      ≤ 1.1 kV (C2 - 10 kV / 5 kA)

    • 电压保护水平Up（线芯-屏蔽）

      ≤ 900 V (C1 - 1 kV / 500 A)

    • 电压保护水平Up（线芯-屏蔽）

      ≤ 1.1 kV (C2 - 10 kV / 5 kA)

    • 响应时间tA（线芯-地）

      ≤ 100 ns

    • 响应时间tA（线芯-屏蔽）

      ≤ 100 ns

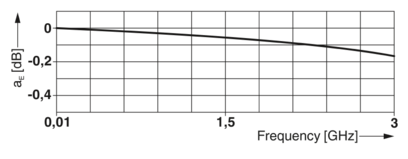

    • 输入衰减 aE，非对称。

      典型值 0.1 dB (≤ 3 GHz)

    • 截止频率fg（3 dB），非对称。（屏蔽）在50 Ω 系统中

      > 3 GHz

    • 频率范围

      0 Hz ... 3 GHz

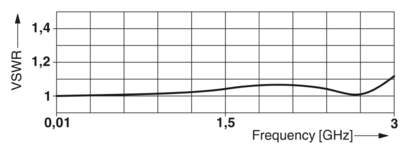

    • 50 Ω系统中的电压驻波率VSWR

      典型值 1.15 (≤ 3 GHz)

    • 50 Ω系统中的电压驻波率VSWR

      最大 1.20

    • 允许的高频功率Pmax，VSWR = xx（50欧姆系统）时

      700 W (VSWR = 1.1)

    • 允许的高频功率Pmax，VSWR = xx（50欧姆系统）时

      200 W (VSWR = ∞)

    • 电容（线芯-地）

      典型值 1.5 pF

    • 电容非对称（屏蔽）

      典型值 1.5 pF

    • 电涌保护故障报警

      无

    • 冲击耐受力（线-地）

      C2 - 10 kV / 5 kA

    • 冲击耐受力（线-地）

      C3 - 100 A

    • 冲击耐受力（线-地）

      D1 - 2.5 kA

  • 环境和真实条件

    • 环境条件

    • 保护等级

      IP55

    • 环境温度（运行）

      -40 °C ... 80 °C

    • 海拔

      2000 m

  • 标准和规范

    • 电气间隙和爬电距离

    • 标准/规程

      IEC 60664-1

    • 标准/规格

      IEC 61643-21/A1

    • 注意事项

      2008

    • 标准/规格

      EN 61643-21/A1

    • 注意事项

      2009

  • 安装
    • 安装类型

      特殊连接的适配插头
