电源

TRIO-PM/1AC/24DC/2500W

会员价
￥？
认证享优惠&积分兑好礼>>
已售： 1000+
物料号： 1635194
无现货
起订量： 1
预计货期：  实际交期请联系客服

初级开关电源， TRIO POWER， 螺钉连接， CAN 总线， 壁挂式安装， 输入: 1相， 输出: 24 V DC / 104 A， 可调范围 24 V DC ... 28 V DC

加入购物车 咨询客服 前往官网查看更多
不得小于包装数1！
商品推荐
  • 产品详情
  • 订购说明
技术参数
  • 输入数据

    • 交流电运行

    • 电源系统配置

      星形网络 (TN，TT，IT (PE))

    • 额定输入电压范围

      100 V AC ... 240 V AC

    • 输入电压范围

      100 V AC ... 240 V AC -15 % ... +10 %

    • 输入电压范围

      100 V AC ... 240 V AC ±10 % (UL)

    • 衰减

      85 V AC ... 90 V AC (≤ 1350 W)

    • 衰减

      90 V AC ... 180 V AC (≤ 1500 W)

    • 衰减

      2.5 %/K，> 55 ℃

    • 最大介电强度

      300 V AC 15 s

    • 国家电网典型电压

      120 V AC

    • 国家电网典型电压

      230 V AC

    • 电源电压的电压类型

      AC

    • 冲击电流

      < 15 A (115 V AC, 25 °C)

    • 冲击电流

      < 40 A (230 V AC, 25 °C)

    • 冲击电流积分 (I2t)

      < 3364 A2s

    • 频率范围 (fN)

      50 Hz ... 60 Hz ±5 %

    • 电网缓冲时间

      typ. 10 ms (120 V AC)

    • 电网缓冲时间

      typ. 10 ms (230 V AC@80% load)

    • 缓冲时间

      typical 16 ms (120 V AC)

    • 缓冲时间

      typical 16 ms (230 V AC@80% load)

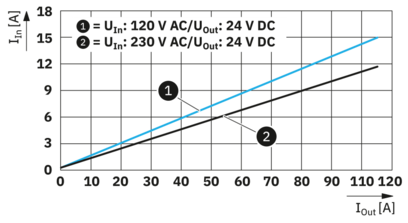

    • 电耗量

      16.7 A (100 V AC)

    • 电耗量

      20 A (85 V AC)

    • 电耗量

      15 A (180 V AC)

    • 电耗量

      11.7 A (230 V AC)

    • 电耗量

      最大 18 A (UL)

    • 保护电路

      瞬态保护

    • 功率因数（cos phi）

      0.97 (230 V AC)

    • 设备电源保险丝

      25 A 内置（设备保护）

    • PE放电电流

      < 2 mA

    • 直流电运行

    • 输入电压范围

      140 V DC ... 340 V DC -15 %; +10 %

    • 电耗量

      13.8 A (120 V DC)

    • 电耗量

      7.6 A (350 V DC)

  • 输出数据
    • 效率

      typ. 92 % (120 V AC)

    • 效率

      typ. 93.5 % (230 V AC)

    • 额定输出电压

      24 V DC

    • 输出电压（USet）的设置范围

      24 V DC ... 28 V DC (> 24 V DC，稳定容量限制)

    • 额定输出电流（IN）

      104 A

    • Dynamic Boost (IDyn.Boost)

      max. 145.8 A (5 s)

    • 防短路保护

      是

    • 防空转

      是

    • 振幅因数

      typ. 1.43 (120 V AC)

    • 振幅因数

      typ. 1.44 (230 V AC)

    • 输出功率

      max. 1500 W (< 180 V AC)

    • 输出功率（PN）

      2500 W

    • 输出功率（P动态 裕度）

      max. 3500 W (5 s)

    • 并连

      是，用于提高效率和冗余

    • 并联

      max. 4

    • 串连

      是的，用于较高的输出电压（遵照SELV限值）

    • 串联

      max. 2

    • 反馈电压电阻

      ≤ 35 V DC

    • 输出端处的过电压保护 (OVP)

      ≤ 35 V DC

    • 残波

      typ. 240 mVSS (最大)

    • 控制偏差

      < 0.5 % (负载的变化，静态10 % ... 90 %)

    • 控制偏差

      < 5 % (负载的变化，动态10 % ... 90 %)

    • 控制偏差

      < 0.5 % (输入电压的变化范围为±10 %)

    • 上升时间

      ≤ 100 ms (UOut = 10 % ... 90 %)

    • 最小空载功耗

      < 17.67 W (120 V AC)

    • 最大空载功耗

      < 10.75 W (230 V AC)

    • 最小额定负载功耗

      < 138.32 W (120 V AC)

    • 最大额定负载功率损耗

      < 175.36 W (230 V AC)

    • 内置保险丝保护

      是

  • 连接数据

    • 输入

    • 位置

      1.x

    • 连接技术

    • 位置标识

      1.1 (L/+)， 1.2 (N/-)， 1.3 ()

    • 导线连接

    • 连接方式

      螺钉连接

    • 刚性

      1.3 mm² ... 3 mm²

    • 刚性

      2.5 mm² (推荐)

    • 柔性

      1.3 mm² ... 3 mm²

    • 柔性

      2.5 mm² (推荐)

    • 柔性带没有塑料套管的冷压头

      1.3 mm² ... 3 mm²

    • 柔性带没有塑料套管的冷压头

      2.5 mm² (推荐)

    • 柔性带配有塑料套管的冷压头

      1.3 mm² ... 3 mm²

    • 柔性带配有塑料套管的冷压头

      2.5 mm² (推荐)

    • AWG

      18 ... 12 (Cu)

    • AWG

      14 (推荐)

    • 剥线长度

      10 mm (刚性/柔性/冷压头)

    • 紧固扭矩

      1.13 Nm ... 1.47 Nm

    • 紧固扭矩

      10 lbf-in. ... 13 lbf-in.

    • 输出

    • 位置

      2.x

    • 连接技术

    • 位置标识

      2.1 (+)， 2.2 (-)

    • 导线连接

    • 连接方式

      螺钉连接 (汇流条)

    • 刚性

      0.2 mm² ... 35 mm²

    • 刚性

      35 mm² (推荐)

    • 柔性

      0.2 mm² ... 35 mm²

    • 柔性

      35 mm² (推荐)

    • AWG

      6 ... 2 (Cu)

    • AWG

      2 (推荐)

    • 剥线长度

      10 mm (刚性/柔性/环型电缆插针/叉形电缆插针)

    • 紧固扭矩

      3 Nm

    • 信号、通信

    • 位置

      3.x, 4.x

    • 连接技术

    • 位置标识

      3.1 - 3.10， 4.1 - 4.10

    • 导线连接

    • 连接方式

      2x 10位排针

    • 刚性

      0.1 mm² ... 0.4 mm²

    • 刚性

      0.34 mm² (推荐)

    • 柔性

      0.1 mm² ... 0.4 mm²

    • 柔性

      0.34 mm² (推荐)

    • 柔性带没有塑料套管的冷压头

      0.1 mm² ... 0.4 mm² (Cu)

    • 柔性带没有塑料套管的冷压头

      0.34 mm² (推荐)

    • 柔性带配有塑料套管的冷压头

      0.1 mm² ... 0.4 mm²

    • 柔性带配有塑料套管的冷压头

      0.34 mm² (推荐)

    • AWG

      30 ... 22 (Cu)

    • AWG

      22 (推荐)

  • 接口

    • CAN-Bus

    • 接口

      CAN 总线

    • 接口数

      1

    • 接线方式

      10位系统连接器

    • 支持的协议

      CAN 2.0A, CAN 2.0B

    • 锁紧装置

      锁扣

    • 传输原理

      接线

    • 拓扑

      Daisy Chain

    • 传输速度

      250 kbps

    • 传输距离

      最大 20 m

    • 终端电阻

      120 Ω (端接终端设备)

    • INTERBUS设备数量

      最大 16

  • 信号处理

    • LED信号

    • 信号类型

      LED DC OK - 信号状态运行 (UN = 24 V DC，IOut = IN)

    • 功能

      DC输出电压运行状态 (DC OK) 可视化

    • 颜色

      红色、绿色（多色LED)

    • LED熄灭

      无交流输入电源电压 (熄灭)

    • LED呈（绿色），DC OK

      UOutSet x 0.95 < UOut < UOutSet x 1.05和IOut < IN (亮起（绿灯），DC OK)

    • LED亮起（绿灯闪烁）

      UOutSet x 1.05 < UOut < UOutSet x 1.1或UOutSet x 0.9 < UOut < UOutSet x 0.95或INOutN x 1.1 (亮起（绿灯闪烁）)

    • LED亮起（红灯）

      UOutSet x 0.9>UOut或UOutSet x 1.1Out或IOut>IN x 1.1，持续6 s (亮起（红灯）)

    • LED信号

    • 信号类型

      LED OVP - 信号状态运行 (UN = 24 V DC，IOut = IN)

    • 功能

      电涌保护运行状态 (OVP) 可视化

    • 颜色

      红色、绿色（多色LED)

    • LED熄灭

      无交流输入电源电压 (熄灭)

    • LED亮起（绿灯）

      UOUTOutSet x 1.1 (亮起（绿灯）)

    • LED亮起（绿灯闪烁）

      UOutSet x 1.1Out

    • LED亮起（红灯）

      UOut>OVP (亮起（红灯）)

    • LED信号

    • 信号类型

      LED OCP - 信号状态运行 (UN = 24 V DC，IOut = IN)

    • 功能

      过电流保护运行状态 (OCP) 可视化

    • 颜色

      红色、绿色（多色LED)

    • LED熄灭

      无交流输入电源电压 (熄灭)

    • LED亮起（绿灯）

      IOutN x 1.1 (亮起（绿灯）)

    • LED亮起（绿灯闪烁）

      IN x 1.1OutN x 1.3 (亮起（绿灯闪烁）)

    • LED亮起（红灯）

      IOut > IN x 1.3，持续6 s (亮起（红灯）)

    • LED信号

    • 信号类型

      LED OTP - 信号状态运行 (UN = 24 V DC，IOut = IN)

    • 功能

      超温保护运行状态 (OTP) 可视化

    • 颜色

      红色、绿色（多色LED)

    • LED熄灭

      无交流输入电源电压

    • LED亮起（绿灯）

      TAmb < OTP - 10 °C (亮起（绿灯）)

    • LED亮起（绿灯闪烁）

      OTP - 10 °C < TAmb < OTP (亮起（绿灯闪烁）)

    • LED亮起（红灯）

      OTPAmb (亮起（红灯）)

    • LED信号

    • 信号类型

      LED FAN - 信号状态运行 (UN = 24 V DC，IOut = IN)

    • 功能

      风扇运行状态（运行或功能故障）可视化

    • 颜色

      红色、绿色（多色LED)

    • LED亮起（绿灯）

      风扇正常运行 (亮起（4 x LED绿灯）)

    • LED亮起（红灯）

      风扇故障 (亮起（4 x LED红灯）)

    • LED信号

    • 信号类型

      LED SCP - 信号状态运行 (UN = 24 V DC，IOut = IN)

    • 功能

      短路保护运行状态 (SCP) 可视化

    • 颜色

      红色、绿色（多色LED)

    • LED亮起（呈现流动红色）

      短路 (亮起（4 x LED红色连续）)

    • LED信号

    • 信号类型

      LED充电模式 – 信号状态运行（UN = 24 V DC，IOut = IN）

    • 功能

      充电模式的可视化

    • 颜色

      红色、绿色（多色LED)

    • LED亮起（绿灯闪烁）

      充电模式已激活 (亮起（4 x LED绿灯闪烁）)

    • 信号状态

    • 状态条件

      0.95 * UOutSet < UOut < 1.05*UOutSet 和 IOut < IN

    • 信号输出 DC OK

    • 位置

      4.x

    • 信号类型

      DC OK开关触点 - 信号状态运行（UN = 24 V DC，IOut = IN）

    • 位置标识

      4.1 (13)， 4.2 (14)

    • 功能

      运行状态转发

    • 开关触点（浮地）

      OptoMOS

    • 开关电压

      最大 30 V DC (SELV)

    • 电流承载能力

      最大 100 mA

    • 状态条件 (触点闭合)

      Uout < 18 V DC (触点闭合)

    • 状态条件 (触点打开)

      Uout > 18 V DC (触点打开)

  • 电气特性
    • 相数

      1

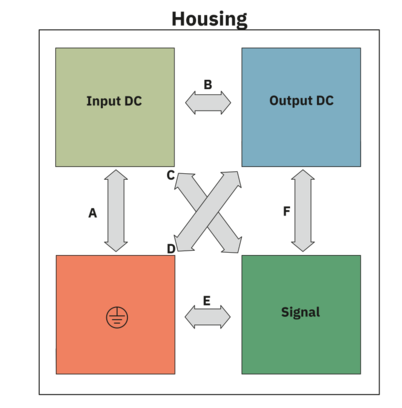

    • 绝缘电压输入／输出

      4 kV AC (类型测试)

    • 绝缘电压输入／输出

      1.5 kV AC (常规测试)

  • 产品属性
    • 产品类型

      电源

    • 产品系列

      TRIO POWER

    • MTBF (IEC 61709, SN 29500)

      > 500000 h (25 °C)

    • MTBF (IEC 61709, SN 29500)

      > 250000 h (40 °C)

    • MTBF (IEC 61709, SN 29500)

      > 100000 h (55 °C)

    • 环保指令

      RoHS指令2011/65/EU

    • 环保指令

      Reach

    • 绝缘特性

    • 保护等级

      I

    • 污染等级

      2

    • 预期寿命（电解电容器）

    • 温度

      25 °C

    • 附加信息

      8 年数

  • 尺寸

    • 产品尺寸

    • 宽度

      108 mm

    • 高度

      41 mm

    • 深度

      322 mm

  • 安装
    • 安装类型

      壁挂式安装

    • 组装说明

      侧面安装：3x M4螺钉 - 安装深度< 4 mm
      背面安装：4x M4螺钉 - 安装深度< 3 mm
      使用组装适配器UWA 20/13 进行安装（产品编号:1697537）

    • 带保护涂层

      否

  • 材料规格
    • 阻燃等级，符合UL 94

      V0 (壳体、接线端子)

    • 盖罩型号

      铝 (AlMg3)

    • 侧边组件类型

      铝

  • 环境和真实条件

    • 环境条件

    • 保护等级

      IP20

    • 环境温度（运行）

      -20 °C ... 70 °C (>55 °C Derating: 3,33 %/K)

    • 环境温度（存放/运输）

      -40 °C ... 85 °C

    • 环境温度（调试类型测试）

      -40 °C

    • 最大高度

      ≤ 5000 m

    • 最大高度 (输出功率衰减)

      > 2000 m (衰减：10%/1000 m)

    • 允许的最大相对湿度（运行）

      ≤ 95 % (25 °C 时，无冷凝)

    • 冲击力（运行）

      每个空间方向上11 ms，15g (IEC 60068-2-27)

    • 振动（操作）

      10 Hz ... 18.2 Hz，振幅 ±0.75 mm (IEC 60068-2-6)

    • 振动（操作）

      18.2 Hz ... 150 Hz，1g，90 分钟

  • 标准和规范

    • 过电压类别

    • EN 61010-1

      III (≤ 2000 m)

    • EN 61010-1

      II (≤ 5000 m)

    • 过电压类别

    • EN 61010-2-201

      III (≤ 2000 m)

    • EN 61010-2-201

      II (≤ 5000 m)

    • 高达1100 V的电源装置的安全（绝缘距离）

    • 标准标识

      高达1100 V的电源装置的安全（绝缘距离）

    • 标准/规格

      DIN EN 61558-2-16

    • 电气安全

    • 标准标识

      电气安全

    • 标准/规格

      IEC 61010-2-201 (SELV)

    • 测量、控制和实验室设备的安全性

    • 标准标识

      测量、控制和实验室使用的设备的安全

    • 标准/规格

      IEC 61010-1

    • 超低防护电压

    • 标准标识

      超低防护电压

    • 标准/规格

      IEC 61010-1 (SELV)

    • 标准/规格

      IEC 61010-2-201 (PELV)

    • 安全隔离

    • 标准标识

      安全隔离

    • 标准/规格

      IEC 61010-2-201

    • 谐波电流限制标准

    • 标准标识

      谐波电流限制标准

    • 标准/规格

      EN 61000-3-2

    • 电源变化/欠压

    • 标准标识

      电源变化/欠压

    • 标准/规格

      SEMI F47 - 0706

  • 认证

    • UL

    • 标识

      UL/C-UL Listed UL 61010-1

    • UL

    • 标识

      UL/C-UL Listed UL 61010-2-201

    • UL

    • 标识

      UL/C-UL Approved UL 62368-1

  • 电磁兼容数据
    • 电磁兼容性

      符合2014/30/EU电磁兼容指令

    • 低压指令

      符合低电压指令2014/35/EC

    • 噪音排放的电磁兼容要求

      EN 61000-6-3

    • 抗干扰

      抗干扰性符合EN 61000-6-1（住宅）、EN 61000-6-2（工业）

    • 传导性噪声排放

    • 标准/规范

      EN 55016

    • 标准/规范

      EN 61000-6-4（A类）

    • 噪音排放

    • 标准/规程

      EN 55016

    • 标准/规程

      EN 61000-6-4（A类）

    • 谐波电流

    • 标准/规程

      EN 61000-3-2

    • 标准/规程

      EN 61000-3-2（A类）

    • 频率范围

      0 kHz ... 2 kHz

    • 闪光器

    • 标准/规程

      EN 61000-3-3

    • 标准/规程

      EN 61000-3-3

    • 静电放电

    • 标准/规程

      EN 61000-4-2

    • 静电放电

    • 触点放电

      4 kV (强度测试 3)

    • 空气放电

      8 kV (强度测试 3)

    • 备注

      标准 A

    • 高频电磁场

    • 标准/规程

      EN 61000-4-3

    • 高频电磁场

    • 频率范围

      80 MHz ... 1 GHz

    • 测试场强

      10 V/m (强度测试 3)

    • 频率范围

      1 GHz ... 6 GHz

    • 测试场强

      10 V/m (强度测试 3)

    • 备注

      标准 A

    • 快速瞬态（脉冲）

    • 标准/规程

      EN 61000-4-4

    • 快速瞬态（脉冲）

    • 输入

      非对称 2 kV (强度测试 3)

    • 输出

      非对称 2 kV (强度测试 3)

    • 信号

      非对称 1 kV (强度测试 3)

    • 备注

      标准 B

    • 电涌电压负载（电涌）

    • 标准/规程

      EN 61000-4-5

    • 电涌电压负载（电涌）

    • 输入

      对称 2 kV (强度测试4)

    • 输入

      非对称 4 kV (强度测试4)

    • 输出

      对称 0.5 kV (强度测试2)

    • 输出

      非对称 1 kV (强度测试2)

    • 信号

      非对称 1 kV (强度测试2)

    • 备注

      标准 B

    • 传导干扰

    • 标准/规程

      EN 61000-4-6

    • 传导干扰

    • 输入/输出/信号

      非对称

    • 频率范围

      0.15 MHz ... 80 MHz

    • 备注

      标准 A

    • 电压

      10 V (强度测试 3)

    • 压降

    • 标准/规程

      EN 61000-4-11

    • 电压

      230 V AC

    • 频率

      50 Hz

    • 压降

      70 %

    • 时间段数量

      25 周期

    • 附加信息

      等级3

    • 备注

      标准 A

    • 压降

      40 %

    • 时间段数量

      10 周期

    • 附加信息

      等级3

    • 备注

      标准 B

    • 压降

      0 %

    • 时间段数量

      1 周期

    • 附加信息

      等级3

    • 备注

      标准 A

    • 标准

    • 标准A

      规定限度内的正常操作行为。

    • 标准B

      可通过设备自我恢复的操作性能临时性降级。

    • 标准C

      对操作行为的暂时不利影响，设备可自动校正或通过触发操作元件恢复。
