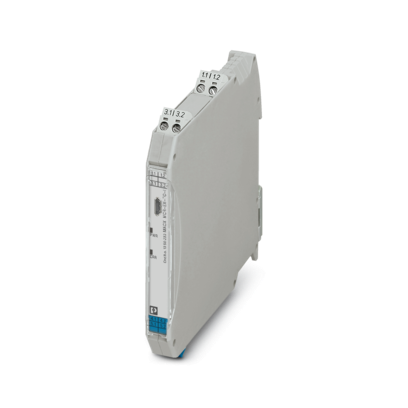

温度测量变送器

MACX MCR-EX-TC-I

会员价
￥？
认证享优惠&积分兑好礼>>
已售： 1000+
物料号： 1050233
无现货
起订量： 1
预计货期：  实际交期请联系客服

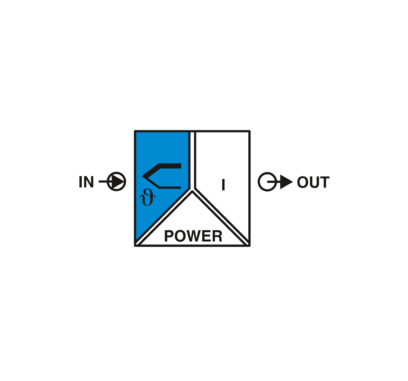

本安温度测量变送器，可将安装在防爆区中的热电偶信号和mV源转换为0/4…20 mA信号，并传输给安全区的负载。可自由编程。3路隔离，螺钉连接，SIL。

加入购物车 咨询客服 前往官网查看更多
不得小于包装数1！
商品推荐
  • 产品详情
  • 订购说明
技术参数
  • 说明

    • 使用限制

    • EMC说明

      EMC：A类产品，参见下载区内的制造商声明

  • 产品属性
    • 产品类型

      温度测量变送器

    • 产品系列

      MACX Analog

    • 应用

      温度

    • 通道数目

      1

    • 型号

      Ex i 隔离放大器，带SIL功能安全

    • 组态

      软件

  • 系统属性

    • 功能

    • 组态

      软件

  • 电气特性
    • 电气隔离

      3端隔离

    • 输入和输出之间的电流隔离

      否

    • 冷点误差，最大

      ± 2 K

    • 阶跃响应（0-99%）

      ≤ 1.7 s

    • 温度系数，典型值

      0.01 %/K

    • 典型传输误差

      0.1 % (有关全方位的传输错误识别，请见数据表)

    • 电气隔离

    • 测试电压

      2.5 kV AC (50 Hz, 60 s)

    • 过电压类别

      II

    • 污染等级

      2

    • 电气隔离 输入/输出/电源 IEC/EN 61010-1

    • 标准/规程

      IEC/EN 61010-1

    • 额定绝缘电压

      300 Vrms

    • 绝缘

      安全隔离

    • 电气隔离 输入/输出 IEC/EN 60079-11

    • 标准/规程

      IEC/EN 60079-11

    • 额定绝缘电压

      375 VPP

    • 电气隔离 输入/电源 IEC/EN 60079-11

    • 标准/规程

      IEC/EN 60079-11

    • 额定绝缘电压

      375 VPP

    • 电源

    • 额定供电电压

      24 V DC -20 % ... +25 %

    • 电源电压范围

      19.2 V DC ... 30 V DC

    • 最大电流耗量

      < 40 mA (24 V DC)

    • 功耗

      ≤ 0.76 W

    • 功耗

      ≤ 1 W

  • 输入数据

    • 信号

    • 输入数目

      1

    • 输入信号

      温度

    • 输入信号

      电压

    • 测量

    • 输入说明

      本安

    • 可用的传感器类型（TC）

      B、E、J、K、N、R、S、T、L、U、C、D、A-1、A-2、A-3、M、Lr

    • 温度测量范围

      -250 °C ... 2500 °C (范围取决于传感器类型)

    • 传感器类型:

      500 °C ... 1820 °C

    • 传感器类型:

      -230 °C ... 1000 °C

    • 传感器类型:

      -210 °C ... 1200 °C

    • 传感器类型:

      -250 °C ... 1372 °C

    • 传感器类型:

      -200 °C ... 1300 °C

    • 传感器类型:

      -50 °C ... 1768 °C

    • 传感器类型:

      -50 °C ... 1768 °C

    • 传感器类型:

      -200 °C ... 400 °C

    • 传感器类型:

      -200 °C ... 900 °C

    • 传感器类型:

      -200 °C ... 600 °C

    • 传感器类型:

      0 °C ... 2315 °C

    • 传感器类型:

      0 °C ... 2315 °C

    • 传感器类型:

      0 °C ... 2500 °C

    • 传感器类型:

      0 °C ... 1800 °C

    • 传感器类型:

      0 °C ... 1800 °C

    • 传感器类型:

      -200 °C ... 100 °C

    • 传感器类型:

      -200 °C ... 800 °C

    • 线性mV信号范围

      -1000 mV ... 1000 mV

    • 温度测量范围

      带热电偶时最小50 K，带mV电源时相应范围标称量程的10％

  • 输出数据

    • 信号: 电流

    • 输出数目

      1

    • 可配置／可编程

      是

    • 电流输出信号

      0 mA ... 20 mA

    • 电流输出信号

      4 mA ... 20 mA (SIL)

    • 负载/输出负载电流输出

      ≤ 600 Ω

    • 输出波带（电流）

      < 15 µAPP

    • 输出波带（电流）

      < 10 µArms

    • 传感器故障时的动作

      自由定义

  • 连接数据
    • 连接方式

      螺钉连接

    • 剥线长度

      7 mm

    • 螺纹

      M3

    • 刚性导线横截面

      0.2 mm² ... 2.5 mm²

    • 柔性导线横截面

      0.2 mm² ... 2.5 mm²

    • 可连接导向横截面 AWG

      24 ... 14

    • 紧固扭矩

      0.5 Nm ... 0.6 Nm

    • 测试插座

    • 最大直径

      2 mm

  • Ex数据
    • 防爆安装 (EPL)

      Gc

    • 防爆安装 (EPL)

      Div. 2

    • 本安电路 (EPL)

      Ga

    • 本安电路 (EPL)

      Da

    • 本安电路 (EPL)

      Ma

    • 本安电路 (EPL)

      Div. 1

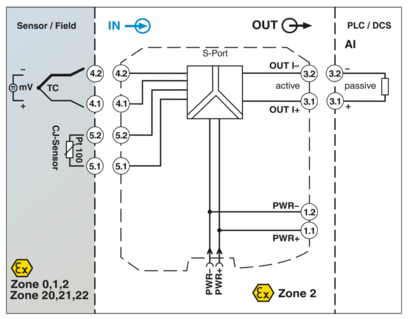

    • 安全数据: 端子：4.1、4.2、5.1、5.2

    • 最大内部电容Ci

      44 nF

    • 最大输出电压Uo

      6 V

    • 最大输出电流Io

      4.3 mA (mV)

    • 最大输出电流Io

      7.1 mA (TC带内部冷端补偿)

    • 最大输出电流Io

      16.8 mA (TC带外部冷端，TC和冷端已连接)

    • 最大输出功率Po

      25.2 mW (线性)

    • 最大安全电压Um

      253 V AC

    • 最大安全电压Um

      125 V DC

    • 最大安全电压Um

      30 V DC (2区：3.1，3.2)

    • IIA/I (简单回路): 最大外部电感Lo / 最大外部电容Co

      850 mH / 1000 µF

    • IIB/IIIC (简单回路): 最大外部电感Lo / 最大外部电容Co

      460 mH / 1000 µF

    • IIC (简单回路): 最大外部电感Lo / 最大外部电容Co

      100 mH / 40 µF

    • IIB/IIA (混合回路): 最大外部电感Lo / 最大外部电容Co

      100 mH / 950 nF， 50 mH / 950 nF， 5 mH / 950 nF， 1 mH / 950 nF

    • IIIC/I (混合回路): 最大外部电感Lo / 最大外部电容Co

      100 mH / 950 nF， 50 mH / 950 nF， 5 mH / 950 nF， 1 mH / 950 nF

    • IIC (混合回路): 最大外部电感Lo / 最大外部电容Co

      100 mH / 555 nF， 50 mH / 555 nF， 5 mH / 555 nF， 1 mH / 555 nF， 10 µH / 555 nF

  • 信号处理
    • 状态显示

      绿色 LED (电源电压)

    • 状态显示

      红色LED，2.4 Hz闪烁（输入或输出的电缆故障、传感器故障，ERR）

    • 状态显示

      红色LED，1.2 Hz闪烁（服务运行，ERR）

    • 状态显示

      红色LED，持续亮起（模块故障，ERR）

  • 尺寸
    • 宽度

      12.5 mm

    • 高度

      112.5 mm

    • 深度

      113.7 mm

    • 深度 NS 35/7,5

      114.5 mm (卡接到符合EN 60715标准的DIN导轨NS 35/7,5上)

  • 材料规格
    • 颜色

      灰色 (RAL 7042)

    • 阻燃等级，符合UL 94

      V0 (外壳)

    • 外壳材料

      PA 6.6-FR

  • 环境和真实条件

    • 环境条件

    • 保护等级

      IP20

    • 环境温度（运行）

      -40 °C ... 70 °C (任何安装位置)

    • 环境温度（存放/运输）

      -40 °C ... 80 °C

    • 允许湿度（运行）

      5 % ... 95 % (无冷凝)

    • 海拔高度范围 (≤ 2000 m)

    • 海拔

      ≤ 2000 m (技术数据适用于平均海拔≤2000 m的情况。对于平均海拔>2000 m的情况，请见数据表。)

    • 环境温度（运行）

      -40 °C ... 70 °C

    • 测试电压

      2.5 kV

    • 额定绝缘电压

      300 Vrms (IEC/EN 60079-11)

    • 额定绝缘电压

      375 VPP (IEC/EN 60079-11)

    • 海拔高度范围 (≤ 3000 m)

    • 高度范围

      > 2000 m ... 3000 m

    • 环境温度（运行）

      -40 °C ... 60 °C

    • 测试电压

      2.25 kV

    • 最大安全电压Um

      190 V AC

    • 最大安全电压Um

      110 V DC

    • 额定绝缘电压

      190 Vrms (IEC/EN 60079-11)

    • 海拔高度范围 (≤ 4000 m)

    • 高度范围

      > 3000 m ... 4000 m

    • 环境温度（运行）

      -40 °C ... 55 °C

    • 测试电压

      2 kV

    • 最大安全电压Um

      60 V AC/DC

    • 额定绝缘电压

      60 Vrms (IEC/EN 60079-11)

    • 海拔高度范围 (≤ 5000 m)

    • 高度范围

      > 4000 m ... 5000 m

    • 环境温度（运行）

      -40 °C ... 49 °C

    • 测试电压

      1.75 kV

    • 最大安全电压Um

      60 V AC/DC

    • 额定绝缘电压

      60 Vrms (IEC/EN 60079-11)

  • 认证

    • CE

    • 证书

      CE合规

    • 注意

      和EN 61326

    • ATEX

    • 标识

       I (M1) [Ex ia Ma] I

    • 标识

       II (1) G [Ex ia Ga] IIC

    • 标识

       II (1) D [Ex ia Da] IIIC

    • 标识

       II 3(1) G Ex ec ic [ia Ga] IIC T4 Gc

    • 证书

      IBExU19ATEX1006 X

    • IECEx

    • 标识

      [Ex ia Ma] I

    • 标识

      [Ex ia Ga] IIC

    • 标识

      [Ex ia Da] IIIC

    • 标识

      Ex ec ic [ia Ga] IIC T4 Gc

    • 证书

      IECEx IBE 19.0001 X

    • UL，美国 / 加拿大

    • 标识

      UL 61010 Listed

    • 标识

      Class I Div 2; IS for Class I, II, III Div 1

    • 证书

      , C.D.-No 83104549

    • 造船业许可

    • 证书

      DNV GL TAA00000AG

    • Safety Integrity Level (SIL, IEC 61508)

    • 标识

      2

    • 证书

      SEBS-A.150520/17, V2.0

    • Systematic Capability

    • 标识

      2

    • INMETRO

    • 标识

      [Ex ia Ma] I

    • 标识

      [Ex ia Ga] IIC

    • 标识

      [Ex ia Da] IIIC

    • 标识

      Ex ec ic [ia Ga] IIC T4 Gc

    • 证书

      DNV 21.0064 X

    • EAC Ex

    • 标识

       2Ex ec ic [ia Ga] IIC T4 Gc

    • 证书

      BY/112 02.01 TP012 103.01 00082

    • 造船业数据

    • Temperature

      B

    • Humidity

      B

    • 振动

      A

    • EMC

      B

    • Enclosure

      Required protection according to the Rules shall be provided upon installation on board

  • 电磁兼容数据
    • 电磁兼容性

      符合EMC条例

    • 抗干扰

      EN 61000-6-2

    • 注意事项

      受到干扰时，那有可能是最小的偏差。

    • 噪音排放

    • 标准/规范

      EN 61000-6-4

    • 高频电磁场

    • 品名

      电磁RF场

    • 标准/规程

      EN 61000-4-3

    • 测量范围最终值的典型偏差

      1 %

    • 快速瞬态（脉冲）

    • 品名

      快速瞬变（脉冲串）

    • 标准/规程

      EN 61000-4-4

    • 测量范围最终值的典型偏差

      1 %

    • 传导干扰

    • 品名

      传导干扰

    • 标准/规程

      EN 61000-4-6

    • 测量范围最终值的典型偏差

      1 %

  • 标准和规范
    • 电气隔离

      3端隔离

  • 安装
    • 安装类型

      DIN导轨安装
