首页/其他/其他/其他/模块安装支架框
  • 模块安装支架框-HC-M-B16-MFH-H
  • 模块安装支架框-HC-M-B16-MFH-H
  • 模块安装支架框-HC-M-B16-MFH-H

模块安装支架框

HC-M-B16-MFH-H

会员价
￥？
认证享优惠&积分兑好礼>>
已售： 1000+
物料号： 1182093
有现货
起订量： 1
预计货期：  实际交期请联系客服

模块安装支架框， 尺寸: B16，型号 : 用于插头侧 (A, B, C, ...)， 4 mm² ... 6 mm²， 应用: 模块安装支架框

加入购物车 咨询客服 前往官网查看更多
不得小于包装数1！
商品推荐
  • 产品详情
  • 订购说明
技术参数
  • 说明
    • 概述

      此产品取代1417405 HC-M-B16-MF-H

  • 产品属性
    • 产品类型

      模块安装支架框

    • 系列

      HC-M-B

    • 系列

      HC-M-02

    • 系列

      HC-M-03

    • 系列

      HC-M-03/04

    • 系列

      HC-M-04

    • 系列

      HC-M-05

    • 系列

      HC-M-06

    • 系列

      HC-M-08

    • 系列

      HC-M-08-GBIT

    • 系列

      HC-M-12

    • 系列

      HC-M-17

    • 系列

      HC-M-20

    • 系列

      HC-M-25

    • 系列

      HC-M-DSUB

    • 系列

      HC-M-EMV

    • 系列

      HC-M-HV

    • 系列

      HC-M-HS

    • 系列

      HC-M-00

    • 应用

      模块安装支架框

    • 类型

      B16

    • 类型

      B32

    • 模块插槽数目

      4

    • 框架型号

      模块安装支架框

  • 连接数据

    • 导线连接

    • 导线横截面

      4 mm² ... 6 mm² (用于PE导线——电源侧)

    • 导线横截面

      1 mm² ... 2.5 mm² (用于PE导线 控制侧)

    • 可连接导线横截面AWG

      12 ... 10 (用于PE导线——电源侧)

    • 可连接导线横截面AWG

      18 ... 14 (用于PE导线 控制侧)

    • 紧固扭矩

      0.5 Nm ... 0.8 Nm (用于安装在HEAVYCON壳体中的安装螺钉)

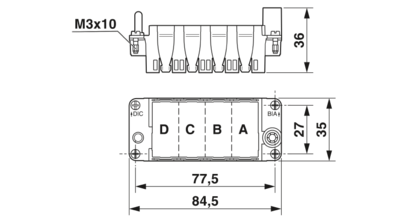

  • 尺寸
    • 宽度

      34.9 mm

    • 高度

      36 mm

    • 长度

      84.5 mm

  • 材料规格
    • 接触件载体材料

      锌合金压铸

  • 机械特性

    • 机械参数

    • 插／拔周期

      ≥ 500

  • 环境和真实条件

    • 环境条件

    • 环境温度（运行）

      -40 °C ... 125 °C

  • 安装
    • 组装说明

      HC-MHR-PE16（1636981）可将PE连接扩展到16 mm²。

    • 组装说明

      对于没有侧面连接器的外壳，请在PE线缆（PE连接螺栓没有线缆保护）上使用线缆端部保护器，螺钉连接的最大螺纹长度为12 mm

    • 组装说明

      在金属壳体内使用模块支架时，必须通过模块支架的地线接口或特殊金属地线模块连接地线
