  • 缓冲模块-QUINT-BUFFER/24DC/24DC/40
  • 缓冲模块-QUINT-BUFFER/24DC/24DC/40
  • 缓冲模块-QUINT-BUFFER/24DC/24DC/40

缓冲模块

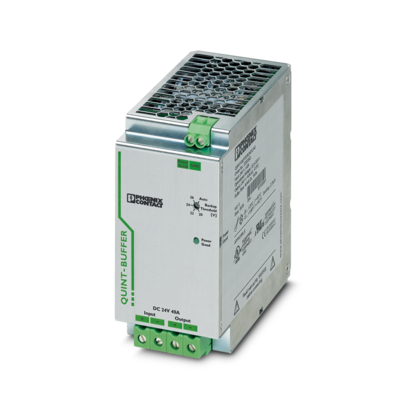

QUINT-BUFFER/24DC/24DC/40

会员价
￥？
认证享优惠&积分兑好礼>>
已售： 1000+
物料号： 2320393
有现货
起订量： 1
预计货期：  实际交期请联系客服

QUINT BUFFER缓冲模块，带免维护的电容储能模块，用于DIN导轨安装，已退耦的输入：24 V DC，已退耦的输出：24 V DC/40 A，集成SFB（选择性熔断）技术，包括安装的UTA 107通用型DIN导轨适配器

加入购物车 咨询客服 前往官网查看更多
不得小于包装数1！
商品推荐
  • 产品详情
  • 订购说明

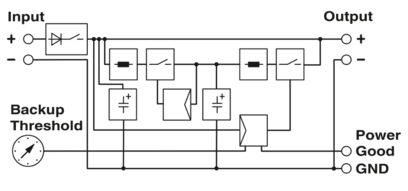

技术参数
  • 输入数据
    • 输入电压

      24 V DC

    • 输入电压范围

      18 V DC ... 30 V DC

    • DC输入电压范围

      18 V DC ... 30 V DC

    • 电源电压的电压类型

      DC

    • 缓冲时间

      0.2 s (40 A)

    • 缓冲时间

      8 s (1 A)

    • 电耗量

      0.1 A (空载)

    • 电耗量

      0.7 A (正在充电)

    • 电耗量

      45 A (传导电流)

    • 防止极性逆转

      是

    • 充电延迟

      否

    • 固定备份阈值

      < 20 V DC (< 22 V；< 24 V；< 26 V)

    • 可变连接阈值

      (UIN - 1 V)/0.1 s

    • 保护电路

      瞬态电涌保护

  • 输出数据
    • 效率

      > 99 % (干线操作，带充电电源存储设备)

    • 额定输出电压

      24 V DC (取决于输入电压)

    • 额定输出电流（IN）

      40 A

    • 输出电流限值

      45 A (根据所连接的上游电源电流限值)

    • 选择性熔断 (ISFB)

      120 A (12 毫秒)

    • 衰减

      60 °C ... 80 °C (2.5 %/K)

    • 输出功率

      最大 960 W

    • 最大额定负载功率损耗

      8 W

    • 功耗电池操作

      48 W

    • 功耗

      8 W (正常运行)

    • 功耗

      48 W (缓冲模式)

    • 保护电路

      瞬态电涌保护

    • 并连

      是，用于延长缓冲时间和增加冗余

    • 串连

      否

    • 市电供电

    • 额定输出电压

      24 V DC

    • 输出电压范围

      18 V DC ... 30.5 V DC

    • 额定输出电流（IN）

      40 A

    • 电池运行

    • 额定输出电压

      24 V DC

    • 输出电压范围

      19.2 V DC ... 27.6 V DC

    • 额定输出电流（IN）

      40 A

    • 信号: Power Good有源信号输出（高=缓冲模块充电完成）

    • 输出说明

      电源正常

    • 输出电压

      + 24 V

    • 连续负载电流

      20 mA

  • 储能模块
    • 充电电流

      600 mA

    • 额定容量

      0.1 Ah

    • 电池技术

      UPS-CAP

    • 存储介质

      电解电容

    • IQ技术

      否

  • 连接数据

    • 输入

    • 连接方式

      螺钉连接

    • 刚性导线最小横截面

      0.5 mm²

    • 刚性导线最大横截面

      16 mm²

    • 柔性导线最小横截面

      0.5 mm²

    • 柔性导线最大横截面

      16 mm²

    • 最小导线横截面AWG

      8

    • 最大导线横截面AWG

      6

    • 剥线长度

      10 mm

    • 螺纹

      M4

    • 最小紧固扭矩

      1.2 Nm

    • 最大紧固扭矩

      1.5 Nm

    • 输出

    • 连接方式

      螺钉连接

    • 刚性导线最小横截面

      0.5 mm²

    • 刚性导线最大横截面

      16 mm²

    • 柔性导线最小横截面

      0.5 mm²

    • 柔性导线最大横截面

      16 mm²

    • 最小导线横截面AWG

      8

    • 最大导线横截面AWG

      6

    • 剥线长度

      10 mm

    • 螺纹

      M4

    • 最小紧固扭矩

      1.2 Nm

    • 最大紧固扭矩

      1.5 Nm

    • 信号

    • 刚性导线最小横截面

      0.2 mm²

    • 刚性导线最大横截面

      4 mm²

    • 柔性导线最小横截面

      0.2 mm²

    • 柔性导线最大横截面

      2.5 mm²

    • 最小导线横截面AWG

      24

    • 最大导线横截面AWG

      12

    • 螺纹

      M4

    • 最小紧固扭矩

      0.5 Nm

    • 最大紧固扭矩

      0.6 Nm

  • 信号处理
    • 信号类型

      LED

    • 信号类型

      有源开关输出

    • 信号输出: Power Good有源信号输出（高=缓冲模块充电完成）

    • 状态显示

      “Power Good”LED，绿色

    • 关于状态显示的注意事项

      缓冲模块带电： LED ON

    • 颜色

      绿色

    • 关于状态显示的注意事项

      缓冲模块带电： LED ON

  • 电气特性
    • 绝缘电压输入／输出／外壳

      500 V

  • 产品属性
    • 产品类型

      缓冲模块

    • IQ技术

      否

    • MTBF (IEC 61709, SN 29500)

      > 902000 h (40 °C)

    • 绝缘特性

    • 保护等级

      III

    • 污染等级

      2

  • 尺寸
    • 宽度

      64 mm

    • 高度

      130 mm

    • 深度

      125 mm

    • 水平针距

      3.6 分区

    • 安装尺寸

    • 左侧/右侧安装距离

      0 mm / 0 mm

    • 顶部/底部安装距离

      50 mm / 50 mm

    • 备用装配

    • 宽度

      122 mm

    • 高度

      130 mm

    • 深度

      67 mm

  • 安装
    • 安装类型

      DIN导轨安装

    • 组装说明

      可并排安装：水平间距0 mm，垂直间距50 mm

    • 安装位置

      水平DIN导轨NS35，EN60715

  • 材料规格
    • 外壳材料

      金属

    • 盖罩型号

      镀锌薄钢板，无铬（VI）

    • 侧边组件类型

      铝 (AlMg3)

  • 环境和真实条件

    • 环境条件

    • 保护等级

      IP20

    • 环境温度（运行）

      -25 °C ... 80 °C

    • 环境温度（存放/运输）

      -40 °C ... 85 °C

    • 最大高度

      2000 m

    • 气候等级

      3K3（符合EN 60721标准）

    • 允许的最大相对湿度（操作）

      ≤ 95 % (25 °C 时，无冷凝)

    • 电击

      18 ms，30g，在每个空间方向（符合IEC 60068-2-27）

    • 振动（操作）

      < 15 Hz， 振幅±2.5 mm （符合IEC 60068-2-6）

    • 振动（操作）

      15 Hz ... 150 Hz，2.3g，90 min.

  • 标准和规范
    • 标准——电源安装中所用的电子设备以及在电源安装中电子设备的组装

      EN 50178/VDE 0160 (PELV)

    • 标准——电气安全

      EN 60950-1/VDE 0805 (SELV)

    • 标准——安全超低电压

      EN 60950-1 (SELV)和EN 60204（PELV）

    • 标准——安全绝缘

      DIN VDE 0106-101

    • 标准 —— 变压器安全

      EN 61558-2-17

  • 认证
    • UL认证

      UL/C-UL，隶属UL 60950-1

    • UL认证

      UL Listed UL 508

    • UL认证

      UL ANSI/ISA-12.12.01 I级，Ⅱ类，A，B，C，D组（危险区域）

  • 电磁兼容数据
    • 电磁兼容性

      符合2014/30/EU电磁兼容指令

    • 低压指令

      符合低电压指令2014/35/EC

    • 抗干扰

      EN 61000-6-2:2005

    • 静电放电

    • 标准/规程

      EN 61000-4-2

    • 静电放电

    • 触点放电

      8 kV (强度测试4)

    • 空气放电

      15 kV (强度测试4)

    • 备注

      标准 A

    • 高频电磁场

    • 标准/规程

      EN 61000-4-3

    • 高频电磁场

    • 频率范围

      80 MHz ... 1 GHz

    • 测试场强

      20 V/m

    • 频率范围

      1 GHz ... 6 GHz

    • 测试场强

      10 V/m

    • 备注

      标准 A

    • 快速瞬态（脉冲）

    • 标准/规程

      EN 61000-4-4

    • 快速瞬态（脉冲）

    • 输入

      2 kV (强度测试3 - 非对称)

    • 输出

      2 kV (强度测试3 - 非对称)

    • 信号

      2 kV (强度测试4 - 非对称)

    • 备注

      标准 A

    • 电涌电压负载（电涌）

    • 标准/规程

      EN 61000-4-5

    • 电涌电压负载（电涌）

    • 输入

      0.5 kV (强度测试1 - 对称)

    • 输入

      0.5 kV (强度测试1 - 非对称)

    • 输出

      0.5 kV (强度测试1 - 对称)

    • 输出

      0.5 kV (强度测试1 - 非对称)

    • 信号

      1 kV (强度测试2 - 非对称)

    • 备注

      标准 B

    • 传导干扰

    • 标准/规程

      EN 61000-4-6

    • 传导干扰

    • 输入/输出/信号

      非对称

    • 频率范围

      0.15 MHz ... 80 MHz

    • 备注

      标准 A

    • 电压

      10 V (强度测试 3)

    • 辐射干扰

    • 标准/规程

      EN 61000-6-3

    • 无线电干扰电压符合EN 55011标准

      EN 55011（EN 55022）B 类，应用领域： 工业和民用

    • 无线电干扰符合EN 55011标准

      EN 55011（EN 55022） B类，应用领域： 工业和民用

    • 标准

    • 标准A

      规定限度内的正常操作行为。

    • 标准B

      可通过设备自我恢复的操作性能临时性降级。
