首页/其他/其他/其他/总线耦合器
  • 总线耦合器-IL PN BK-PAC
  • 总线耦合器-IL PN BK-PAC
  • 总线耦合器-IL PN BK-PAC
  • 总线耦合器-IL PN BK-PAC
  • 总线耦合器-IL PN BK-PAC

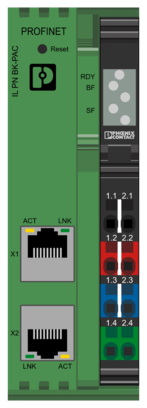

总线耦合器

IL PN BK-PAC

会员价
￥？
认证享优惠&积分兑好礼>>
已售： 1000+
物料号： 2403696
无现货
起订量： 1
预计货期：  实际交期请联系客服

Inline，总线耦合器，PROFINET，RJ45 母头连接器，本地总线传输速率: 500 kBit/s / 2 MBit/s，保护等级: IP20，包括Inline连接器

加入购物车 咨询客服 前往官网查看更多
不得小于包装数1！
商品推荐
  • 产品详情
  • 订购说明
技术参数

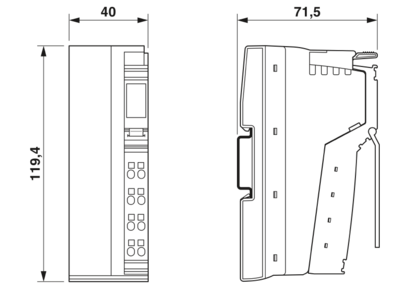

  • 尺寸
    • 宽度

      40 mm

    • 高度

      119.4 mm

    • 深度

      71.5 mm

    • 关于尺寸数据的注意事项

      外壳尺寸

  • 说明

    • 应用说明

    • 应用说明

      只用于工业应用

  • 接口

    • PROFINET

    • 接口数

      2

    • 连接方式

      RJ45 母头连接器

    • 连接方法方面的注意事项

      自适应和自交叉

    • 传输速度

      100 Mbps (符合PROFINET标准)

    • 传输原理

      以太网RJ45双绞线

    • Inline本地总线

    • 接口数

      1

    • 连接方式

      Inline数据跨接块

    • 传输速度

      500 kBit/s / 2 MBit/s (自动检测，无系统组合)

  • 系统属性

    • 系统限制

    • 支持的设备数目

      最大 63 (每个站)

    • 可连接本地总线设备的数量

      最大 63

    • 带参数通道的设备数目

      最大 16

    • 所支持的带远程总线分支的分支终端数目

      3

    • PROFINET

    • 设备功能

      PROFINET设备

    • 规范

      Version 2.3

    • Conformance Class

      Conformance-Class C

    • Device ID

      0140hex

    • Vendor ID

      00B0hex

    • 模块

    • 十六进制ID编码

      无

    • 寄存器长度

      16 位

  • 产品属性
    • 产品类型

      I/O 部件

    • 产品系列

      Inline

    • 类型

      模块

    • 安装位置

      任意

    • 供货范围

      包括Inline连接器

    • 通道数目

      12

    • 绝缘特性

    • 过电压类别

      II (IEC 60664-1，EN 60664-1)

    • 污染等级

      2 (IEC 60664-1，EN 60664-1)

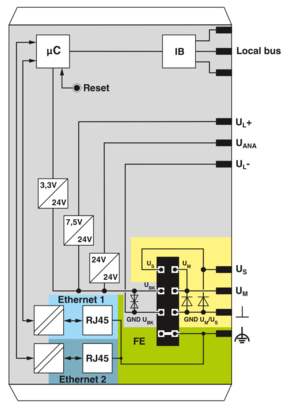

  • 电气特性
    • 额定条件下的最大功耗

      3.9 W

    • 电位: 总线耦合器电源UBK; 通信电源UL (7.5 V)与模拟量电源UANA (24 V)自总线耦合器电源供电。

    • 电源电压

      24 V DC (通过Inline连接器)

    • 电源电压范围

      19.2 V DC ... 30 V DC (包括所有公差，包括纹波)

    • 电流消耗

      最大 0.91 A DC (连接了最大数量的I/O模块)

    • 电流消耗

      典型值 85 mA (未连接现场总线设备)

    • 电位: 通信电源(UL)

    • 电源电压

      7.5 V DC

    • 最大 0.8 A DC

    • 电位: 模拟量模块的电源(UANA)

    • 电源电压

      24 V DC

    • 电源电压范围

      19.2 V DC ... 30 V DC (包括所有公差，包括纹波)

    • 最大 0.5 A DC

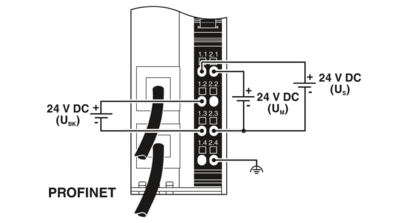

    • 电位: 主电路(UM)电源

    • 电源电压

      24 V DC (通过Inline连接器)

    • 电源电压范围

      19.2 V DC ... 30 V DC (包括所有公差，包括纹波)

    • 最大 8 A DC (UM +US)

    • 电位: 分段回路电源(US)

    • 电源电压

      24 V DC (通过Inline连接器)

    • 电源电压范围

      19.2 V DC ... 30 V DC (包括所有公差，包括纹波)

    • 最大 8 A DC (UM +US)

    • 电气隔离/电压范围的隔离

    • 测试电压: PROFINET接口1/PROFINET接口2

      1500 V AC， 50 Hz， 1 min

    • 测试电压: PROFINET接口1/通信电源 (UBK、UL、UANA)

      1500 V AC， 50 Hz， 1 min

    • 测试电压: PROFINET接口1/I/O (UM、US)

      1500 V AC， 50 Hz， 1 min

    • 测试电压: PROFINET接口1/功能接地

      1500 V AC， 50 Hz， 1 min

    • 测试电压: PROFINET接口2/通信电源 (UBK、UL、UANA)

      1500 V AC， 50 Hz， 1 min

    • 测试电压: PROFINET接口2/I/O (UM、US)

      1500 V AC， 50 Hz， 1 min

    • 测试电压: PROFINET接口2/功能接地

      1500 V AC， 50 Hz， 1 min

    • 测试电压: 通信电源 (UBK、UL、UANA)/I/O (UM、US)

      500 V AC， 50 Hz， 1 min

    • 测试电压: 通信电源 (UBK、UL、UANA)/功能接地

      500 V AC， 50 Hz， 1 min

    • 测试电压: I/O (UM、US)/功能接地

      500 V AC， 50 Hz， 1 min

  • 连接数据

    • 连接技术

    • 连接名称

      Inline连接器

    • 导线连接

    • 连接方式

      回拉式弹簧连接

    • 刚性导线横截面

      0.08 mm² ... 1.5 mm²

    • 柔性导线横截面

      0.08 mm² ... 1.5 mm²

    • 可连接导向横截面 AWG

      28 ... 16

    • 剥线长度

      8 mm

    • Inline连接器

    • 连接方式

      回拉式弹簧连接

    • 硬导线横截面

      0.08 mm² ... 1.5 mm²

    • 柔性导线横截面

      0.08 mm² ... 1.5 mm²

    • 可连接导向横截面 AWG

      28 ... 16

    • 剥线长度

      8 mm

  • 环境和真实条件

    • 环境条件

    • 环境温度（运行）

      -25 °C ... 55 °C

    • 保护等级

      IP20

    • 空气压力（运行）

      70 kPa ... 106 kPa (最高可达海拔3000 m)

    • 空气压力（存放/运输）

      70 kPa ... 106 kPa (最高可达海拔3000 m)

    • 环境温度（存放/运输）

      -40 °C ... 85 °C

    • 允许湿度（运行）

      10 % ... 95 % (无冷凝)

    • 允许湿度（存放/运输）

      10 % ... 95 % (无冷凝)

  • 标准和规范
    • 保护等级

      III (IEC 61140，EN 61140，VDE 0140-1)

  • 安装
    • 安装类型

      DIN导轨安装

    • 安装位置

      任意
