首页/自动化/工业通信/安装技术与附件/配线架
  • 配线架-PP-RJ-SCC
  • 配线架-PP-RJ-SCC
  • 配线架-PP-RJ-SCC
  • 配线架-PP-RJ-SCC
  • 配线架-PP-RJ-SCC
  • 配线架-PP-RJ-SCC
  • 配线架-PP-RJ-SCC
  • 配线架-PP-RJ-SCC
  • 配线架-PP-RJ-SCC
  • 配线架-PP-RJ-SCC
  • 配线架-PP-RJ-SCC
  • 配线架-PP-RJ-SCC
  • 配线架-PP-RJ-SCC
  • 配线架-PP-RJ-SCC
  • 配线架-PP-RJ-SCC
  • 配线架-PP-RJ-SCC
  • 配线架-PP-RJ-SCC

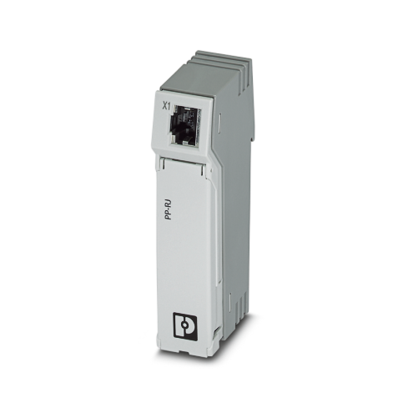

配线架

PP-RJ-SCC

会员价
￥？
认证享优惠&积分兑好礼>>
已售： 1000+
物料号： 2703018
有现货
起订量： 10
预计货期：  实际交期请联系客服

配线架，RJ45插座转直插式接线端子，CAT5e，10/100/1000 Mbps，DIN导轨适配器，IP20，使用固线夹实现屏蔽连接

加入购物车 咨询客服 前往官网查看更多
不得小于包装数1！
商品推荐
  • 产品详情
  • 订购说明
技术参数
  • 说明

    • 应用说明

    • 应用说明

      只用于工业应用

    • 使用限制

    • CCCex说明

      在中国不允许用在潜在爆炸区域内。

  • 产品属性
    • 产品类型

      配线架

    • MTTF

      105699 年数

    • 绝缘特性

    • 过电压类别

      II

    • 污染等级

      2

  • 电气特性
    • 额定条件下的最大功耗

      0 W (无源模块，不需电源)

    • 额定绝缘电压

      85 V DC (符合EN/IEC 60079-7，附录H)

  • 接口

    • 数据: 以太网接口，10/100/1000Base-T(X)，符合IEEE 802.3标准

    • 串行传输率

      10/100/1000 Mbps

    • 频率范围

      125 MHz

    • 连接方式

      直插式连接

    • 连接方法方面的注意事项

      CAT5e

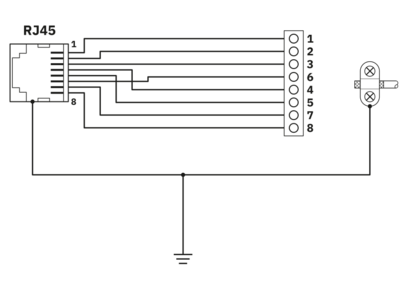

    • 引脚分布

      1:1

    • 传输长度

      100 m (包括尾缆)

    • 单股导线/接线点，刚性

      0.2 mm² ... 1.5 mm²

    • 单股导线/接线点，柔性

      0.2 mm² ... 1.5 mm²

    • 柔性导线横截面，带套管，带塑料绝缘套管

      0.25 mm² ... 1.5 mm² (只能使用CRIMPFOX 6夹线钳)

    • 柔性导线横截面，带不含绝缘套管的冷压头

      0.25 mm² ... 1.5 mm² (只能使用CRIMPFOX 6夹线钳)

    • AWG绞线最大横截面，柔性

      16

    • AWG导线最小横截面，柔性

      26

    • 单股导线/接线点，最大刚性AWG

      16

    • 单股导线/端点，最小刚性AWG

      26

    • 剥线长度

      8 mm

    • 传输介质

      铜缆

    • 额定输出电压

      < 57 V DC

    • 最大输出电源

      60 W

    • 最大输出电流

      725 mA (每通道)

    • 数据: 以太网接口，10/100/1000Base-T(X)，符合IEEE 802.3标准

    • 连接方式

      RJ45 母头连接器

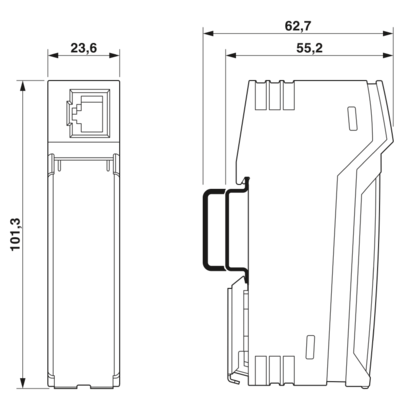

  • 尺寸
    • 宽度

      23.8 mm

    • 高度

      101.3 mm

    • 深度

      50 mm

  • 材料规格
    • 颜色 (外壳)

      浅灰 (RAL 7035)

    • 标识材料 (壳体)

      塑料

    • 阻燃等级，符合UL 94

      V0

  • 电缆/电线
    • 电缆外径

      5.5 mm ... 6.5 mm

  • 机械测试
    • 符合EN 60068-2-6/IEC 60068-2-6抗振标准

      : 10 Hz ... 57 Hz，±3.5 mm振幅，57 Hz ... 150 Hz，5g

    • 符合EN 60068-2-27/IEC 60068-2-27耐冲击标准

      : 30g，11 ms，每个空间方向上三次冲击

    • 连续冲击符合EN 60068-2-27/IEC 60068-2-27标准

      : 10g，16 m，每个空间方向上1000次冲击

  • 环境和真实条件

    • 环境条件

    • 保护等级

      IP20 (制造商声明)

    • 环境温度（运行）

      -40 °C ... 75 °C

    • 环境温度（存放/运输）

      -40 °C ... 85 °C

    • 海拔

      ≤ 5000 m (有关限制，请见制造商关于高海拔运行的声明)

    • 海拔

      ≤ 2000 m (ATEX应用的限制)

    • 允许湿度（运行）

      10 % ... 95 % (无冷凝)

  • 认证

    • CE

    • 证书

      CE合规

    • ATEX

    • 标识

       II 3 G Ex ec IIC Gc

    • 证书

      PxCIF18ATEX2703015U

    • 注意

      请遵守文档中的特殊安装说明！

    • UKEX

    • 标识

       II 3 G Ex ec IIC Gc

    • 证书

      PxCIMA22UKEX2703015U

    • UL，美国

    • 证书

      UL 60079-0 Ed. 6 / UL 60079-15 Ed. 4

    • UL，加拿大

    • 证书

      CSA 22.2 No. 60079-0 Ed. 3 / CSA 22.2 No. 60079-15:16

    • 腐蚀性气体测试

    • 标识

      ISA-S71.04-1985 G3 Harsh Group A

    • 造船

    • 标识

      DNV GL

    • 造船业数据

    • Temperature

      D

    • Humidity

      B

    • 振动

      B

    • EMC

      B

  • 安装
    • 安装类型

      DIN导轨安装

    • 组装说明

      产品可以卡接到所有符合EN 60715标准的35 mm DIN导轨上。

    • 可用的DIN导轨类型

      DIN导轨：35 mm
