首页/连接/连接器/光伏连接器/光伏连接器

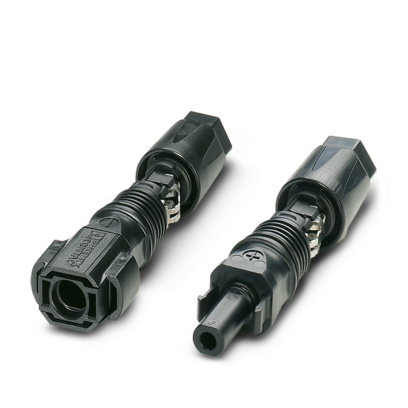

  • 光伏连接器-PV-C3F-S 2,5-6 (+)
  • 光伏连接器-PV-C3F-S 2,5-6 (+)
  • 光伏连接器-PV-C3F-S 2,5-6 (+)

光伏连接器

PV-C3F-S 2,5-6 (+)

会员价
￥？
认证享优惠&积分兑好礼>>
已售： 1000+
物料号： 1386381
有现货
起订量： 1
预计货期：  实际交期请联系客服

光伏连接器， 产品范围: SUNCLIX， 颜色: 黑色， 位数: 1, 最小导线横截面: 2.5 mm², 最大导线横截面: 6 mm²， 额定电压: 1100 V DC， 额定电流: 35 A， 连接方法: 弹簧， 最小电缆直径: 5.5 mm， 最大电缆直径: 8 mm， 1774674的后续产品

加入购物车 咨询客服 前往官网查看更多
不得小于包装数1！
商品推荐
  • 产品详情
  • 订购说明
技术参数
  • 说明
    • 订货信息:

      1774674的后续产品

    • 安全注意事项

    • 安全注意事项

      • 警告：仅将功能正常的产品投入运行。必须定期检查产品是否损坏。损坏的产品必须立即退出运行。更换已损坏的产品。本产品无法修理。

    • 安全注意事项

      • 警告：仅允许合格的电气专业人员安装和操作产品。他们必须注意以下安全注意事项。合格人员必须熟悉电气工程基础知识。他们必须能够识别和预防危险。包装上的相关符号表示只允许熟悉电气工程的人员安装和操作产品。

    • 安全注意事项

      警告：在负载的情况下，不得插入连接器或断开连接器的连接。忽视警告或不当使用会导致人身伤害和/或财产损失。

    • 安全注意事项

      • 产品适用于工厂、控制器和电气设备工程中的应用。

    • 安全注意事项

      • 不允许擅自修改或以不正确的方式打开组装好的产品。

    • 安全注意事项

      • 仅使用所列标准的技术数据中规定的匹配连接器（例如phoenixcontact.com/products在线产品附件中列出的连接器）。

    • 安全注意事项

      • 将产品与第三方制造商的产品直接连接使用时，用户应承担责任。

    • 安全注意事项

      • 工作电压 > 50 V AC的情况下，导电连接器壳体必须接地

    • 安全注意事项

      • 确保已正确连接保护接地或功能性接地。

    • 安全注意事项

      • 遵守相应的技术数据。您可以从以下来源获得相关信息：
      o 产品上
      o 包装标签上
      o 随附提供的文档中
      o 网页phoenixcontact.com/products中的产品下

    • 安全注意事项

      • 该产品必须遵守phoenixcontact.com/products下载页面上的在线安装说明/Design In文档。

    • 安全注意事项

      • 使用保护盖来保护未使用的连接器。可在网页phoenixcontact.com/products下的产品附件部分中找到合适的附件

    • 安全注意事项

      • 正常运行时，连接器会生热。取决于环境条件，连接器的表面可能会持续生热。在此情况下，用户有责任发出警告（例如DIN EN ISO 13732-1:2008-12）。

    • 安全注意事项

      • 仅在完全插入连接器并互锁时才能操作此连接器。

    • 安全注意事项

      • 确保在铺设电缆时，连接器上的拉力负荷不超过标准中规定的上限。

    • 安全注意事项

      • 注意电缆的最小弯曲半径。铺设电缆时不得使其扭曲。

  • 产品属性
    • 产品类型

      光伏插拔式连接器

    • 产品系列

      SUNCLIX

    • 位数

      1

    • 绝缘特性

    • 保护等级

      II

    • 污染等级

      2

  • 电气特性
    • 额定电压(III/2)

      1100 V

    • 额定电压 ATD

      1100 V DC (III/2.00) 符合IEC 62852:2014/AMD1:2020标准

    • 额定浪涌电压

      12.8 kV

    • 额定电涌电压(II/2)

      12 kV

    • 额定电涌电压(III/2)

      12 kV

    • 额定电涌电压(III/3)

      12.8 kV

    • 额定电流（6.0 mm²）

      35 A (符合IEC 62852:2014/AMD1:2020标准)

    • 额定电流（4.0 mm²）

      30 A (符合IEC 62852:2014/AMD1:2020标准)

    • 额定电流（2.5 mm²）

      20 A (符合IEC 62852:2014/AMD1:2020标准)

    • 接触电阻

      ≤ 0.45 mΩ (插入时（无电缆）)

  • 连接数据
    • 连接方式

      弹簧

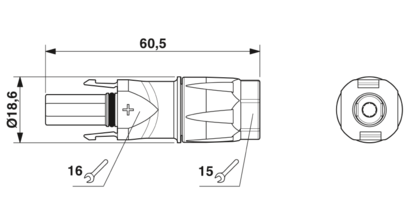

  • 尺寸
    • 宽度

      19 mm

    • 高度

      19 mm

    • 长度

      60.9 mm

  • 材料规格
    • 颜色

      黑色

    • 外壳颜色

      黑色

    • 标识材料 外壳

      PPE

    • 标识材料 开槽连接块

      EPDM

    • 标识材料 电缆接头

      PPE

    • 标识材料 触点

      铜合金

    • 标识材料 插芯

      PA 6.6 (V0)

    • 阻燃等级，符合UL 94

      V0

    • 绝缘材料组

      III

    • 绝缘材料

      mPPE

    • 材料接触表面

      Ag

    • O型圈材料

      EPDM

  • 电缆/电线
    • 电缆外径

      5.5 mm ... 8 mm

    • 电缆外径

      5.5 mm ... 8 mm

    • 单芯线，截面积

      2.5 mm² 6 mm²

    • 单根导线的剥线长度

      15 mm

    • 连接器拔出力

      > 250 N

  • 机械特性

    • 机械参数

    • 插／拔周期

      100

    • 插入力

      45 N ±10 N

    • 拔出力

      < 200 N (锁定时)

  • 环境和真实条件

    • 环境条件

    • 防护等级（安装后）

      IP66/IP68 (2 m / 24 h)

    • 防护等级（未安装时）

      IP20

    • 保护等级

      IP66/IP68 (2 m / 24 h)

    • 环境温度（运行） (孔式连接器/针式连接器)

      -40 °C ... 85 °C (取决于衰减曲线)

    • 环境温度（组装）

      -5 °C ... 50 °C

  • 标准和规范
    • 标准/规格

      IEC 62852:2014/AMD1:2020
