调制解调器

PSI-MODEM-SHDSL/SERIAL

会员价
￥？
认证享优惠&积分兑好礼>>
已售： 1000+
物料号： 2313669
无现货
起订量： 1
预计货期：  实际交期请联系客服

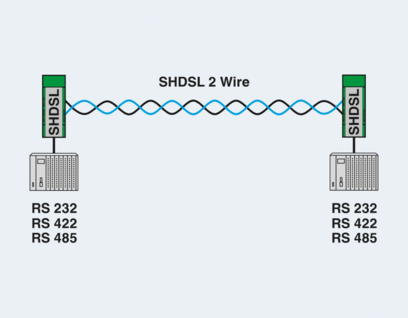

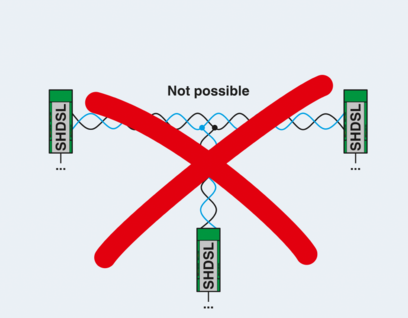

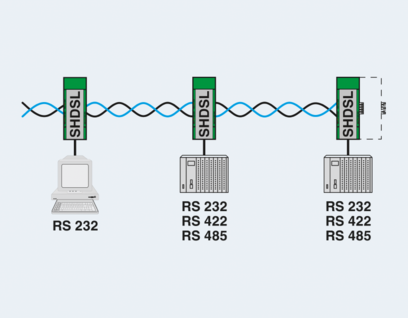

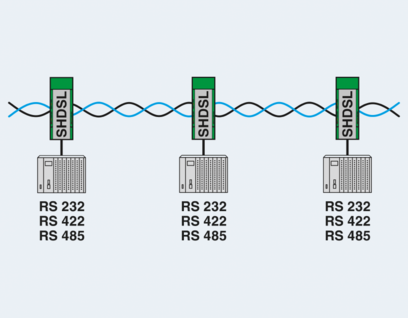

工业 SHDSL 扩展串行 RS-232/422/485 接口，点至点和线型结构，内部电缆串行数据传输高达 2000 kbps，通过 USB 和 LED 诊断，两个可配置的警报输出端

加入购物车 咨询客服 前往官网查看更多
不得小于包装数1！
商品推荐
  • 产品详情
  • 订购说明
技术参数
  • 说明

    • 应用说明

    • 应用说明

      只用于工业应用

    • 使用限制

    • CCCex说明

      在中国不允许用在潜在爆炸区域内。

  • 产品属性
    • 产品类型

      调制解调器

    • MTTF

      693 年数 (SN 29500标准，温度25°C，占空比21%)

    • MTTF

      301 年数 (SN 29500标准，温度40°C，占空比34.25%)

    • MTTF

      121 年数 (SN 29500标准，温度40°C，占空比100%)

    • MTBF

      1004 年数 (Telcordia标准，温度25°C，21%运作周期（一周5天，一天8小时）)

    • MTBF

      199 年数 (Telcordia标准，温度40°C，34.25%运作周期（一周5天，一天12小时）)

  • 电气特性
    • 电隔离

      VCC, RS-232 // RS-422, RS-485 // DSL (A) // DSL (B) // FE

    • 额定条件下的最大功耗

      4.32 W

    • 主电源类型

      永久线性

    • 测试电压数据接口／电源

      500 V AC (符合EN/IEC 60079-7)

    • 测试电压数据接口／电源

      1.5 kVrms (50 Hz，1 min)

    • 电源

    • 电源电压范围

      18 V DC ... 30 V DC (通过插拔式COMBICON螺钉接线端子)

    • 额定供电电压

      24 V DC ±5 % (作为后备或冗余，经底板总线触点和系统电流的电源)

    • 额定供电电压

      5 V DC (仅用于组态，通过微型USB B型号)

    • 典型电流耗量

      < 180 mA (24 V DC)

    • 最大电流耗量

      ≤ 2 A (在连接站点中运行时，通过DIN导轨连接器)

    • 功能

    • 管理

      方便用户的软件：指导组态，合理性检查，诊断功能，运行日志

    • 诊断和状态指示灯

      LED指示灯：VCC（电源电压）、RD/TD（串行数据流量）、ERR（错误）、TERM（终端电阻激活）、RS-232（RS-232激活）
      2 x LINK / 2 x STAT（DSL数据流量端口A和端口B），DIAG（诊断信息）

  • 输出数据

    • 信号

    • 输出名称

      数字量输出

    • 输出数目

      2

    • 电压输出信号

      18 V DC ... 30 V DC (取决于操作电压)

    • 电流输出信号

      ≤ 150 mA (防短路保护)

  • 连接数据

    • 电源

    • 连接方式

      插拔式COMBICON螺钉接线端子

    • 紧固扭矩

      0.56 Nm ... 0.79 Nm

  • 接口
    • 信号

      RS-232

    • 信号

      RS-422

    • 信号

      RS-485

    • 信号

      Modbus

    • 数据: RS-232接口，符合ITU-T V.28、EIA/TIA-232、DIN 66259-1标准

    • 串行传输率

      0.11/0.3/1.2/2.4/4.8/9.6/19.2/38.4/57.6/115.2/230.4 kbps, NRZ

    • 连接方式

      D-SUB-9公头连接器

    • 传输长度

      最大 15 m

    • 终端电阻

      390 Ω——180 Ω——390 Ω（可连接）

    • 数据流控制／协议

      软件握手，Xon/Xoff或硬件握手（RTS/CTS），3964R-兼容，Modbus（RTU/ASCII），协议透明——支持额外协议

    • 数据: 符合ITU-T G.991.2的SHDSL接口，最大可用于

    • 串行传输率

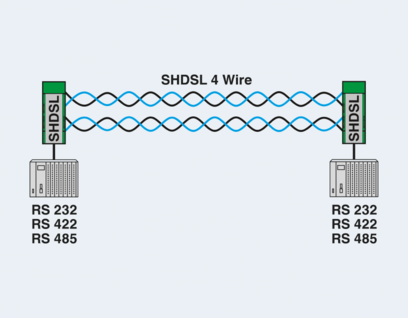

      4线制操作： 64 kbps ... 30 Mbps

    • 串行传输率

      2线制操作： 32 kbps ... 15.3 Mbps

    • 连接方式

      2 x 2位 COMBICON 插拔式连接器

    • 紧固扭矩

      0.56 Nm ... 0.79 Nm

    • 传输长度

      ≤ 20 km (取决于数据速率和电缆接线容量)

    • 单股导线/接线点，刚性

      0.2 mm² ... 2.5 mm²

    • 单股导线/接线点，柔性

      0.2 mm² ... 2.5 mm²

    • AWG绞线最大横截面，柔性

      14

    • AWG导线最小横截面，柔性

      24

    • 单股导线/接线点，最大刚性AWG

      14

    • 单股导线/端点，最小刚性AWG

      24

    • 剥线长度

      7 mm

    • 数据: USB 2.0

    • 连接方式

      Mini-USB B型，5位

    • 传输长度

      < 5 m (仅用于组态和诊断)

    • 数据: RS-422接口，符合ITU-T V.11，EIA/TIA-422，DIN 66348-1

    • 串行传输率

      1.2/2.4/4.8/7.0/9.6/19.2/38.4/57.6/75/93.75/115.2/136/187.5/375/500/1500/2000 kbps，NRZ

    • 连接方式

      采用COMBICON直插式/螺钉连接

    • 传输长度

      ≤ 1200 m

    • 终端电阻

      390 Ω——180 Ω——390 Ω（可连接）

    • 文件格式／编码

      串口异步UART/NRZ，7/8位数据位，1/2位停止位，1位奇偶校验位（偶数，奇数，标记，间距，无），9/10/11位字符长度。

    • 数据流控制／协议

      自动控制//Modbus RTU/ASCII

    • 数据: RS-485接口，符合EIA/TIA-485标准，DIN 66259-4/RS-485 2线

    • 串行传输率

      1.2/2.4/4.8/7.0/9.6/19.2/38.4/57.6/75/93.75/115.2/136/187.5/375/500/1500/2000 kbps，NRZ

    • 连接方式

      采用COMBICON直插式/螺钉连接

    • 传输长度

      ≤ 1200 m

    • 终端电阻

      390 Ω——180 Ω——390 Ω（可连接）

    • 文件格式／编码

      串行异步UART/NRZ，7/8数据，1/2停止，1奇偶性，10/11位字符长度

    • 支持的协议

      透明，包括3964R传输协议

    • 数据流控制／协议

      自动控制//Modbus RTU/ASCII

  • 尺寸
    • 宽度

      35 mm

    • 高度

      99 mm

    • 深度

      114.5 mm

  • 材料规格
    • 颜色 (外壳)

      绿色 (RAL 6021)

    • 标识材料 (壳体)

      PA 6.6-FR

    • 阻燃等级，符合UL 94

      V0

  • 机械测试
    • 符合EN 60068-2-6/IEC 60068-2-6抗振标准

      : 5g，10 ... 150 Hz, 2.5 h, XYZ方向

    • 符合EN 60068-2-27/IEC 60068-2-27耐冲击标准

      : 15g，11 ms，半正弦冲击脉冲

  • 环境和真实条件

    • 环境条件

    • 保护等级

      IP20

    • 环境温度（运行）

      -20 °C ... 60 °C (独立式（左右各有40 mm间距），不通过设备向其他模块供电)

    • 环境温度（运行）

      -20 °C ... 55 °C (模块无间距排列安装且功率损耗低)

    • 环境温度（运行）

      -20 °C ... 50 °C (行间无间距)

    • 环境温度（运行）

      -20 °C ... 45 °C (无间距并排安装并通过设备为其他模块供电，1.5 A)

    • 环境温度（存放/运输）

      -40 °C ... 85 °C

    • 海拔

      ≤ 5000 m (有关限制，请见制造商关于高海拔运行的声明)

    • 允许湿度（运行）

      10 % ... 95 % (无冷凝)

    • 允许湿度（存放/运输）

      10 % ... 95 % (无冷凝)

  • 认证

    • CE

    • 证书

      CE合规

    • ATEX

    • 标识

       II 3 G Ex ec nC IIC T4 Gc

    • 证书

      PxCIF11ATEX2313643X

    • 注意

      请遵守文档中的特殊安装说明！

    • UKEX

    • 标识

       II 3 G Ex ec nC IIC T4 Gc

    • 证书

      PxCIMA22UKEX2313643X

    • UL，美国 / 加拿大

    • 标识

      508 Listed

    • 腐蚀性气体测试

    • 标识

      ISA-S71.04-1985 G3 Harsh Group A

  • 电磁兼容数据
    • 电磁兼容性

      符合2014/30/EU电磁兼容指令

    • 抗干扰

      EN 61000-6-2

    • 噪音排放

    • 标准/规范

      EN 55011

  • 标准和规范
    • 标准/规程

      EN 50121-4

    • 标准标识

      铁路设施 - 电磁兼容性，第4部分：信号及通信设备的辐射及抗干扰标准

  • 安装
    • 安装类型

      DIN导轨安装

    • 组装说明

      产品可以卡接到所有符合EN 60715标准的35 mm DIN导轨上。

    • 可用的DIN导轨类型

      DIN导轨：35 mm
