首页/其他/其他/其他/线圈
  • 线圈 -PACT RCP-D140

线圈

PACT RCP-D140

会员价
￥？
认证享优惠&积分兑好礼>>
已售： 1000+
物料号： 2904891
无现货
起订量： 1
预计货期：  实际交期请联系客服

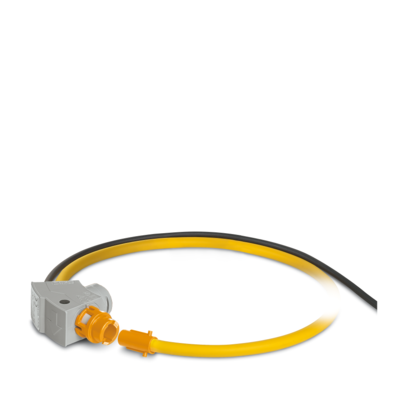

450 mm 长罗氏线圈。安装好后的测量线圈直径为140 mm。罗氏线圈用于汇流条和电源线缆的AC电流测量。

加入购物车 咨询客服 前往官网查看更多
不得小于包装数1！
商品推荐
  • 产品详情
  • 订购说明
技术参数
  • 产品属性
    • 产品类型

      罗氏线圈

    • 套件包括

      2904922 PACT RCP-4000A-1A-D140

    • 绝缘特性

    • 污染等级

      2

  • 电气特性

    • 测量线圈

    • 导线结构 信号线

      2x 0.22 mm (信号线（镀锡）)

    • 导线结构 信号线

      1x 0.22 mm (屏蔽线（镀锡）)

    • 绝缘

      双绝缘

    • 额定绝缘电压

      1000 V AC (rms CAT III)

    • 额定绝缘电压

      600 V AC (rms CAT IV)

    • 测试电压

      10.45 kV DC (60 秒)

    • 精确度

      0.2 (IEC 61869-10: A1)

    • 概述

    • 转换器类型

      罗氏线圈

  • 输入数据

    • 频率

    • 品名

      测量线圈

    • 频率测量范围

      40 Hz ... 20000 Hz

    • 电流互感器

    • 转换器类型

      罗氏线圈

  • 输出数据

    • 信号

    • 品名

      测量线圈

    • 输出信号（50 Hz时）

      100 mV (无负载，1000 A)

    • 输出电压（空载运行中）

      VOUT = M * dI/dt

    • 输出电压（正弦，空载运行中）

      100 mV (VOUT = 2 * π * M * f * I（M = 0.318 μH；例如：50 Hz；I = 1000 A）)

  • 尺寸

    • 测量线圈

    • 长度

      450 mm

    • 直径

      8.3 mm ±0.2 mm

    • 安装好后的测量线圈

    • 直径

      140 mm

    • 信号线

    • 长度

      3 m

  • 材料规格
    • 外壳材料

      PC

    • 线圈材料

      Elastollan

  • 环境和真实条件

    • 环境条件

    • 测量线圈保护等级

      IP54 (未经过UL认证)

    • 环境温度（运行） (测量线圈)

      -30 °C ... 80 °C (测量线圈)

    • 环境温度（存放/运输）

      -40 °C ... 80 °C (测量线圈)

    • 海拔

      < 2000 m

    • 允许湿度（运行）

      5 % ... 95 % (无冷凝)

  • 认证

    • UKCA

    • 证书

      UKCA合规

    • CMIM

    • 证书

      CMIM合规

    • UL，美国 / 加拿大

    • 标识

      UL 61010 Recognized

    • 注意

      测量线圈

  • 标准和规范
    • 标准/规程

      IEC 61010-2-030

    • 标准/规程

      IEC 61869-10
