电源

QUINT4-PS/3AC/24DC/40

会员价
￥？
认证享优惠&积分兑好礼>>
已售： 1000+
物料号： 2904623
有现货
起订量： 1
预计货期：  实际交期请联系客服

QUINT POWER电源，初级开关模式，采用自由选择输出特征曲线，SFB（选择性熔断）技术，以及NFC接口，输入：3相，输出：24 V DC/40 A

加入购物车 咨询客服 前往官网查看更多
不得小于包装数1！
商品推荐
  • 产品详情
  • 订购说明

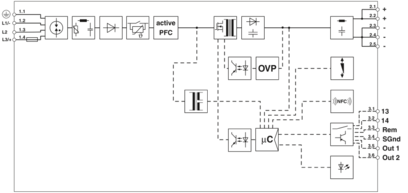

技术参数
  • 输入数据
    • 控制输入（可组态） Rem

      输出功率ON/OFF (SLEEP MODE)

    • 缺省(值)

      输出功率ON (>40 kΩ/24 V DC/Rem和SGnd之间开路桥接）

    • 交流电运行

    • 网络类型

      星形网络

    • 额定输入电压范围

      3x 400 V AC ... 500 V AC

    • 额定输入电压范围

      2x 400 V AC ... 500 V AC

    • 输入电压范围

      3x 400 V AC ... 500 V AC -20 % ... +10 %

    • 输入电压范围

      2x 400 V AC ... 500 V AC -10 % ... +10 %

    • 国家电网典型电压

      400 V AC

    • 国家电网典型电压

      480 V AC

    • 电源电压的电压类型

      AC/DC

    • 冲击电流

      典型值 1.5 A (25 °C时)

    • 冲击电流积分 (I2t)

      < 0.06 A2s

    • 电涌电流限值

      1.5 A (1 ms后)

    • AC频率范围

      50 Hz ... 60 Hz -10 % ... +10 %

    • 频率范围 (fN)

      50 Hz ... 60 Hz -10 % ... +10 %

    • 电网缓冲时间

      典型值 28 ms (3x 400 V AC)

    • 电网缓冲时间

      典型值 28 ms (3x 480 V AC)

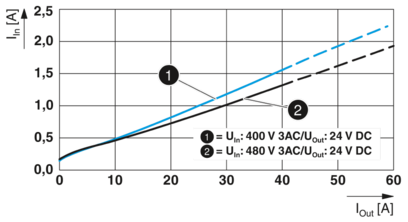

    • 电耗量

      3x 1.8 A (400 V AC)

    • 电耗量

      3x 1.5 A (480 V AC)

    • 电耗量

      2x 3 A (400 V AC)

    • 电耗量

      2x 2.5 A (480 V AC)

    • 电耗量

      3x 1.5 A (500 V AC)

    • 电耗量

      2x 2.4 A (500 V AC)

    • 额定功耗

      1217 VA

    • 保护电路

      瞬态电涌保护; 压敏电阻，气体放电管

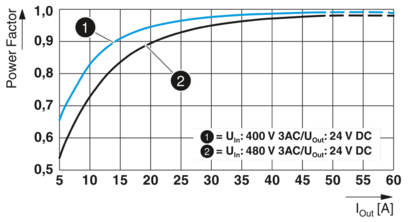

    • 功率因数（cos phi）

      0.95

    • 吸合时间

      < 1 s

    • 典型响应时间

      300 ms (来自SLEEP MODE)

    • 推荐使用的输入保护断路器

      3x 4 A ... 20 A (特性B、C、D、K或类似)

    • 推荐使用的输入保护保险丝

      ≥ 300 V AC

    • PE放电电流

      < 3.5 mA

    • PE放电电流

      1 mA (550 V AC, 60 Hz)

    • 直流电运行

    • 额定输入电压范围

      ± 260 V DC ... 300 V DC

    • 输入电压范围

      ± 260 V DC ... 300 V DC -13 % ... +30 %

    • 输入电压范围

      520 V DC ... 600 V DC -13 % ... +30 % (mid-point earthed)

    • 电耗量

      2.2 A (±260 V DC)

    • 电耗量

      1.9 A (±300 V DC)

    • 额定功耗

      1217 VA

    • 推荐使用的输入保护断路器

      1x 6 A (10 x 38 mm, 30 kA L/R = 2 ms)

    • 推荐使用的输入保护保险丝

      ≥ 1000 V DC

  • 输出数据

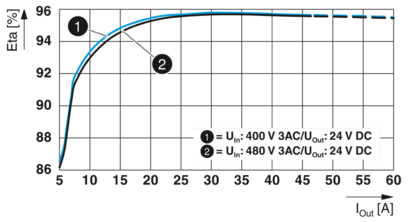

    • 效率

      典型值 95.7 % (400 V AC)

    • 效率

      典型值 95.7 % (480 V AC)

    • 额定输出电压

      24 V DC

    • 输出电压（USet）的设置范围

      24 V DC ... 29.5 V DC (恒定容量)

    • 额定输出电流（IN）

      40 A

    • Static Boost (IStat.Boost)

      45 A

    • Dynamic Boost (IDyn.Boost)

      60 A (5 s)

    • 选择性熔断 (ISFB)

      215 A (15 ms)

    • 热磁断路器类型

      A1...A40 / B2...B25 / C1...C13 / Z1...Z16

    • 衰减

      > 60 °C ... 70 °C (2.5 %/K)

    • 反馈电压电阻

      ≤ 35 V DC

    • 输出端处的过电压保护 (OVP)

      ≤ 32 V DC

    • 控制偏差

      < 0.5 % (静态负载变化 10% ... 90%)

    • 控制偏差

      < 3 % (动态负载变化10% ... 90%，(10 Hz))

    • 控制偏差

      < 0.25 % (输入电压的变化范围为±10 %)

    • 残波

      < 50 mVSS (额定值)

    • 防短路保护

      是

    • 防空转

      是

    • 输出功率

      960 W

    • 输出功率

      1080 W

    • 输出功率

      1440 W

    • 最大空载功耗

      < 5 W (400 V AC)

    • 最大空载功耗

      < 5 W (480 V AC)

    • 最大额定负载功率损耗

      < 45 W (400 V AC)

    • 最大额定负载功率损耗

      < 45 W (480 V AC)

    • 功耗 SLEEP MODE

      < 2 W (400 V AC)

    • 功耗 SLEEP MODE

      < 2 W (480 V AC)

    • 振幅因数

      典型值 1.6 (400 V AC)

    • 振幅因数

      典型值 1.9 (480 V AC)

    • 上升时间

      < 1 s (UOut = 10 % ... 90 %)

    • 并连

      是，用于冗余和增加容量

    • 串连

      是

    • 信号

    • 信号接地SGnd

      Out1、Out2和Rem的参考电位

    • 信号 Out 1 (可组态)

    • 数字量

      24 V DC 20 mA

    • 缺省(值)

      24 V DC 20 mA 24 V DC，针对UOut > 0.9 x USet

    • 信号 Out 2 (可组态)

    • 数字量

      24 V DC 20 mA

    • 模拟

      4 mA ... 20 mA ±5 % (负载 ≤400 Ω)

    • 缺省(值)

      24 V DC 20 mA 24 V DC，针对POut < PN

    • 信号 继电器13/14 (可组态)

    • 缺省(值)

      关闭（Uout > 0.9 USet）

    • 数字量

      24 V DC 1 A

    • 数字量

      30 V AC/DC 0.5 A

  • 连接数据

    • 输入

    • 连接方式

      螺钉连接

    • 刚性导线最小横截面

      0.2 mm²

    • 刚性导线最大横截面

      6 mm²

    • 柔性导线最小横截面

      0.2 mm²

    • 柔性导线最大横截面

      4 mm²

    • 单导线/柔性接线点，带塑料套管的冷压头，最小

      0.25 mm²

    • 单导线/柔性接线点，带塑料套管的冷压头，最大

      4 mm²

    • 单导线/柔性接线点，不带塑料套管的冷压头，最小

      0.25 mm²

    • 单导线/柔性接线点，带塑料套管的冷压头，最大

      4 mm²

    • 最小导线横截面AWG

      24

    • 最大导线横截面AWG

      10

    • 剥线长度

      8 mm

    • 最小紧固扭矩

      0.5 Nm

    • 最大紧固扭矩

      0.6 Nm

    • 输出

    • 连接方式

      螺钉连接

    • 刚性导线最小横截面

      0.5 mm²

    • 刚性导线最大横截面

      16 mm²

    • 柔性导线最小横截面

      0.5 mm²

    • 柔性导线最大横截面

      16 mm²

    • 单导线/柔性接线点，带塑料套管的冷压头，最小

      0.5 mm²

    • 单导线/柔性接线点，带塑料套管的冷压头，最大

      16 mm²

    • 单导线/柔性接线点，不带塑料套管的冷压头，最小

      0.5 mm²

    • 单导线/柔性接线点，带塑料套管的冷压头，最大

      16 mm²

    • 最小导线横截面AWG

      20

    • 最大导线横截面AWG

      6

    • 剥线长度

      10 mm

    • 最小紧固扭矩

      1.2 Nm

    • 最大紧固扭矩

      1.5 Nm

    • 信号

    • 连接方式

      直插式连接

    • 刚性导线最小横截面

      0.2 mm²

    • 刚性导线最大横截面

      1 mm²

    • 柔性导线最小横截面

      0.2 mm²

    • 柔性导线最大横截面

      1.5 mm²

    • 单导线/柔性接线点，带塑料套管的冷压头，最小

      0.2 mm²

    • 单导线/柔性接线点，带塑料套管的冷压头，最大

      0.75 mm²

    • 单导线/柔性接线点，不带塑料套管的冷压头，最小

      0.2 mm²

    • 单导线/柔性接线点，带塑料套管的冷压头，最大

      1.5 mm²

    • 最小导线横截面AWG

      24

    • 最大导线横截面AWG

      16

    • 剥线长度

      8 mm

  • 信号处理

    • 信号输出

    • POut

      > 100 % (LED亮起黄色，输出功率 > 960 W)

    • POut

      > 75 % (LED亮起绿色，输出功率 > 720 W)

    • POut

      > 50 % (LED亮起绿色，输出功率 > 480 W)

    • UOut

      > 0.9 x USet (LED亮起绿色)

    • UOut

      < 0.9 x USet (LED闪烁绿色)

  • 电气特性
    • 相数

      3

    • 绝缘电压输入／输出

      4 kV AC (类型测试)

    • 绝缘电压输入／输出

      2.4 kV AC (常规测试)

    • 绝缘电压输出／PE

      0.5 kV DC (类型测试)

    • 绝缘电压输出／PE

      0.5 kV DC (常规测试)

    • 绝缘电压输入／PE

      3.5 kV AC (类型测试)

    • 绝缘电压输入／PE

      2.4 kV AC (常规测试)

    • 切换频率

      32.00 kHz ... 100.00 kHz (辅助转换器级)

    • 切换频率

      55.00 kHz ... 300.00 kHz (主转换器级)

    • 切换频率

      25.00 kHz ... 500.00 kHz (PFC级)

  • 产品属性
    • 产品类型

      电源

    • 产品系列

      QUINT POWER

    • MTBF (IEC 61709, SN 29500)

      > 849000 h (25 °C)

    • MTBF (IEC 61709, SN 29500)

      > 517000 h (40 °C)

    • MTBF (IEC 61709, SN 29500)

      > 236000 h (60 °C)

    • 环保指令

      RoHS指令2011/65/EU

    • 环保指令

      WEEE

    • 环保指令

      Reach

    • 绝缘特性

    • 保护等级

      I

    • 污染等级

      2

    • 预期寿命（电解电容器）

    • 电流

      20 A

    • 温度

      40 °C

    • 时间

      394000 h

    • 附加信息

      400 V AC

    • 预期寿命（电解电容器）

    • 电流

      20 A

    • 温度

      40 °C

    • 时间

      367000 h

    • 附加信息

      480 V AC

    • 预期寿命（电解电容器）

    • 电流

      40 A

    • 温度

      25 °C

    • 时间

      394000 h

    • 附加信息

      400 V AC

    • 预期寿命（电解电容器）

    • 电流

      40 A

    • 温度

      25 °C

    • 时间

      367000 h

    • 附加信息

      480 V AC

    • 预期寿命（电解电容器）

    • 电流

      40 A

    • 温度

      40 °C

    • 时间

      139000 h

    • 附加信息

      400 V AC

    • 预期寿命（电解电容器）

    • 电流

      40 A

    • 温度

      40 °C

    • 时间

      130000 h

    • 附加信息

      480 V AC

  • 尺寸
    • 宽度

      120 mm

    • 高度

      130 mm

    • 深度

      125 mm

    • 安装尺寸

    • 左侧/右侧安装距离

      5 mm / 5 mm

    • 顶部/底部安装距离

      50 mm / 50 mm

  • 安装
    • 安装类型

      DIN导轨安装

    • 安装位置

      水平DIN导轨NS35，EN60715

    • 带保护涂层

      否

  • 材料规格
    • 阻燃等级符合UL 94标准（壳体/接线端子）

      V0

    • 外壳材料

      金属

    • 盖罩型号

      不锈钢X6Cr17

    • 侧边组件类型

      铝

  • 环境和真实条件

    • 环境条件

    • 保护等级

      IP20

    • 环境温度（运行）

      -25 °C ... 70 °C (> 60 °C Derating: 2,5 %/K)

    • 环境温度（存放/运输）

      -40 °C ... 85 °C

    • 环境温度（调试类型测试）

      -40 °C

    • 最大高度

      ≤ 5000 m (> 2000 m，注意降低值)

    • 气候等级

      3K3（符合EN 60721标准）

    • 允许的最大相对湿度（运行）

      ≤ 95 % (25 °C 时，无冷凝)

    • 冲击

      11 ms，15 g，在每个空间方向（符合IEC 60068-2-27）

    • 振动（操作）

      5 Hz ... 100 Hz共振搜索0.7g，90分钟，共振频率0.7g，90分钟（符合DNV GL A级）
      5 Hz ... 100 Hz共振搜索2.3g，90分钟，共振2.3g，90分钟（符合DNV GL C级），与UWA 130一起安装 - 2901664

    • 温度代码

      T4 (-25 ... +70 °C; > 60 °C, Derating: 2,5 %/K)

  • 标准和规范
    • 轨道应用

      EN 50121-3-2

    • 轨道应用

      EN 50121-5

    • 轨道应用

      IEC 62236-3-2

    • 轨道应用

      IEC 62236-5

    • HART FSK Physical Layer Test Specification Compliance

      符合输出电压UOut

    • 标准——主协波电流限值

      EN 61000-3-2

    • 标准——电气安全

      IEC 61010-2-201 (SELV)

    • 标准——安全超低电压

      IEC 61010-1 (SELV)

    • 标准——安全超低电压

      IEC 61010-2-201 (PELV)

    • 标准——安全绝缘

      IEC 61558-2-16

    • 标准——安全绝缘

      IEC 61010-2-201

    • 标准 - 测量、控制和实验室使用的设备的安全

      IEC 61010-1

    • 标准 —— 变压器安全

      EN 61558-2-16

    • 电池充电

      DIN 41773-1

    • 认证——适用于半导体工业的需求，符合干线压降

      SEMI F47-0706，EN 61000-4-11

    • 过电压类别

    • EN 61010-1

      II (≤ 5000 m)

    • EN 62477-1

      III (≤ 2000 m)

    • EN 61558-2-16

      II (≤ 4000 m)

  • 认证
    • CSA

      CAN/CSA-C22.2 No. 60950-1-07

    • CSA

      CSA-C22.2 No. 107.1-01

    • 造船工业许可

      DNV GL, BV, LR, ABS

    • SIQ

      BG （型号已认证）

    • SIQ

      CB-Scheme (IEC 61010-1, IEC 61010-2-201, IEC 60950-1)

    • UL认证

      UL Listed UL 508

    • UL认证

      UL/C-UL，隶属UL 60950-1

    • UL认证

      UL ANSI/ISA-12.12.01 I级，Ⅱ类，A，B，C，D， T4组（危险区域）

  • 电磁兼容数据
    • 电磁兼容性

      符合2014/30/EU电磁兼容指令

    • 低压指令

      符合低电压指令2014/35/EC

    • 噪音排放的电磁兼容要求

      EN 61000-6-3

    • 噪音排放的电磁兼容要求

      EN 61000-6-4

    • 抗噪的电磁兼容要求

      EN 61000-6-1

    • 抗噪的电磁兼容要求

      EN 61000-6-2

    • 电源的电磁兼容要求

      IEC 61850-3 (G,H)

    • 电源的电磁兼容要求

      EN 61000-6-5（开关设备）

    • 传导性噪声排放

    • 标准/规范

      EN 55016

    • 标准/规范

      EN 61000-6-3（B类）

    • 噪音排放

    • 标准/规范

      附加基本标准EN 61000-6-5（开关设备抗干扰性）、IEC/EN 61850-3（电源）

    • 噪音排放

    • 标准/规程

      EN 55016

    • 标准/规程

      EN 61000-6-3（B类）

    • DNV GL传导噪声排放

    • DNV

      级 A

    • 附加信息

      区域 电源分配

    • DNV GL噪声辐射

    • DNV

      级 B

    • 附加信息

      船桥和甲板区域

    • 谐波电流

    • 标准/规程

      EN 61000-3-2

    • 标准/规程

      EN 61000-3-2（A类）

    • 频率范围

      0 kHz ... 2 kHz

    • 闪光器

    • 标准/规程

      EN 61000-3-3

    • 标准/规程

      EN 61000-3-3

    • 频率范围

      0 kHz ... 2 kHz

    • 静电放电

    • 标准/规程

      EN 61000-4-2

    • 静电放电

    • 触点放电

      8 kV (强度测试4)

    • 空气放电

      15 kV (强度测试4)

    • 备注

      标准 A

    • 高频电磁场

    • 标准/规程

      EN 61000-4-3

    • 高频电磁场

    • 频率范围

      80 MHz ... 1 GHz

    • 测试场强

      20 V/m (强度测试 3)

    • 频率范围

      1 GHz ... 6 GHz

    • 测试场强

      10 V/m (强度测试 3)

    • 备注

      标准 A

    • 快速瞬态（脉冲）

    • 标准/规程

      EN 61000-4-4

    • 快速瞬态（脉冲）

    • 输入

      4 kV (强度测试4 - 非对称)

    • 输出

      4 kV (强度测试4 - 非对称)

    • 信号

      4 kV (强度测试4 - 非对称)

    • 备注

      标准 A

    • 电涌电压负载（电涌）

    • 标准/规程

      EN 61000-4-5

    • 电涌电压负载（电涌）

    • 输入

      2 kV (强度测试3 - 对称)

    • 输入

      6 kV (强度测试4 - 非对称)

    • 输出

      1 kV (强度测试3 - 对称)

    • 输出

      2 kV (强度测试3 - 非对称)

    • 信号

      4 kV (强度测试2 - 非对称)

    • 备注

      标准 A

    • 传导干扰

    • 标准/规程

      EN 61000-4-6

    • 传导干扰

    • 输入/输出/信号

      非对称

    • 频率范围

      0.15 MHz ... 80 MHz

    • 备注

      标准 A

    • 电压

      10 V (强度测试 3)

    • 工频磁场

    • 标准/规程

      EN 61000-4-8

    • 频率

      16.7 Hz

    • 频率

      50 Hz

    • 频率

      60 Hz

    • 测试场强

      100 A/m

    • 附加信息

      60 秒

    • 备注

      标准 A

    • 频率

      50 Hz

    • 频率

      60 Hz

    • 频率范围

      50 Hz ... 60 Hz

    • 测试场强

      1 kA/m

    • 附加信息

      3 s

    • 频率

      0 Hz

    • 测试场强

      300 A/m

    • 附加信息

      DC，60 s

    • 压降

    • 标准/规程

      EN 61000-4-11

    • 电压

      400 V AC

    • 频率

      50 Hz

    • 压降

      70 %

    • 时间段数量

      0.5 / 1 / 25 周期

    • 附加信息

      强度测试2

    • 备注

      标准A：0.5 / 1周期
      标准B：25周期

    • 压降

      40 %

    • 时间段数量

      5 / 10 / 50 周期

    • 附加信息

      强度测试2

    • 备注

      标准 B

    • 压降

      0 %

    • 时间段数量

      0,5 / 1 / 5 / 50 / 250周期

    • 附加信息

      强度测试2

    • 备注

      标准A：0.5 / 1周期
      标准B：5 / 50 / 25周期

    • 脉冲磁场

    • 标准/规程

      EN 61000-4-9

    • 测试场强

      1000 A/m

    • 备注

      标准 A

    • 衰减正弦振荡（环形波）

    • 标准/规程

      EN 61000-4-12

    • 输入

      2 kV (强度测试4 - 对称)

    • 输入

      4 kV (强度测试4 - 非对称)

    • 备注

      标准 A

    • 不对称传导的扰动变量

    • 标准/规程

      EN 61000-4-16

    • 测试等级 1

      15 Hz 150 Hz (强度测试4)

    • 电压

      30 V 3 V

    • 测试等级 2

      150 Hz 1.5 kHz (强度测试4)

    • 电压

      3 V

    • 测试等级 3

      1.5 kHz 15 kHz (强度测试4)

    • 电压

      3 V 30 V

    • 测试等级 4

      15 kHz 150 kHz (强度测试4)

    • 电压

      30 V

    • 测试等级 5

      16.7 Hz 50 Hz 60 Hz 150 Hz 180 Hz (强度测试4)

    • 电压

      30 V (10 s)

    • 测试等级 6

      16.7 Hz 50 Hz 60 Hz (强度测试4)

    • 电压

      300 V (1 s)

    • 备注

      标准 A

    • 衰减振荡波

    • 标准/规程

      EN 61000-4-18

    • 输入、输出（测试等级1）

      100 kHz 1 MHz (强度测试3 - 对称)

    • 电压

      1 kV

    • 输入、输出（测试等级2）

      10 MHz

    • 电压

      1 kV

    • 输入、输出（测试等级3）

      100 kHz 1 MHz (强度测试3 - 非对称)

    • 电压

      2.5 kV

    • 信号（测试等级1）

      100 kHz 1 MHz (强度测试3 - 对称)

    • 电压

      1 kV

    • 信号（测试等级2）

      100 kHz 1 MHz (强度测试3 - 非对称)

    • 电压

      2.5 kV

    • 备注

      标准 A

    • 衰减振荡磁场

    • 标准/规程

      EN 61000-4-10

    • 测试场强

      100 A/m

    • 测试等级 1

      100 kHz

    • 测试场强

      100 A/m

    • 测试等级 2

      1 MHz

    • 备注

      标准 A

    • 标准

    • 标准A

      规定限度内的正常操作行为。

    • 标准B

      可通过设备自我恢复的操作性能临时性降级。

    • 标准C

      对操作行为的暂时不利影响，设备可自动校正或通过触发操作元件恢复。

1件商品成功加入购物车
继续购物 进入购物车
商品成功加入购物车
继续购物 进入购物车
确定取消收藏此产品?
取消 确定
已成功收藏此产品！

  • 品类齐全

  • 极速配送

  • 会员特价

  • 一站服务

菲尼克斯官方商城
南京江宁开发区菲尼克斯路36号 邮编：211100 询价热线：4008281555转0 苏ICP备14032783号-1
  • not found
    官方公众号
  • not found
    菲尼克斯电气
  • not found
    官方技术支持
