电源

PS-EE-2G/1AC/12DC/240W/SC

会员价
￥？
认证享优惠&积分兑好礼>>
已售： 1000+
物料号： 1585284
无现货
起订量： 1
预计货期：  实际交期请联系客服

初级开关电源， ESSENTIAL POWER， DIN导轨安装， 输入: 1相， 输出: 12 V DC / 20 A， 可调范围 12 V DC ... 15 V DC

加入购物车 咨询客服 前往官网查看更多
不得小于包装数1！
商品推荐
  • 产品详情
  • 订购说明
技术参数
  • 输入数据

    • 交流电运行

    • 电源系统配置

      TN，TT，IT (PE)

    • 额定输入电压范围

      100 V AC ... 240 V AC

    • 输入电压范围

      110 V AC ... 240 V AC ±10 % (PN = 240 W)

    • 输入电压范围

      100 V AC ... 109 V AC -15 % ... +10 % (PN = 200 W)

    • 国家电网典型电压

      120 V AC

    • 国家电网典型电压

      230 V AC

    • 电源电压的电压类型

      AC

    • 冲击电流

      典型值 21 A (25 °C时)

    • 冲击电流积分 (I2t)

      典型值 0.5 A2s

    • 频率范围 (fN)

      50 Hz ... 60 Hz ±10 %

    • 电网缓冲时间

      典型值 21 ms (120 V AC)

    • 电网缓冲时间

      典型值 26 ms (230 V AC)

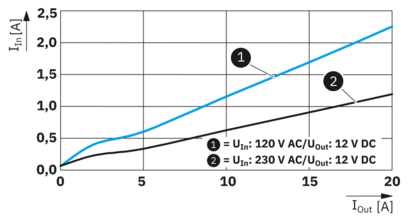

    • 电耗量

      最大 3 A (240 W)

    • 电耗量

      最大 2.5 A (200 W)

    • 电耗量

      典型值 2.4 A (110 V AC (240 W))

    • 电耗量

      典型值 1.2 A (240 V AC (240 W))

    • 电耗量

      典型值 2.4 A (100 V AC (200 W))

    • 电耗量

      典型值 2.3 A (109 V AC (200 W))

    • 保护电路

      瞬态保护; 压敏电阻

    • 吸合时间

      典型值 1 s

    • 设备电源保险丝

      5 A 内置（设备保护) 快速熔断

    • 推荐使用的输入保护断路器

      10 A ... 16 A (特性B、C、D、K或类似)

    • PE放电电流

      < 3.5 mA

  • 输出数据

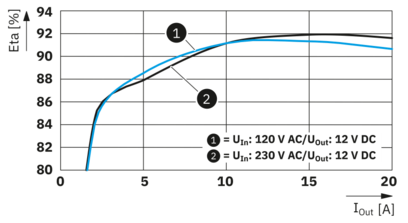

    • 效率

      典型值 90 % (120 V AC)

    • 效率

      典型值 91 % (230 V AC)

    • 额定输出电压

      12 V DC

    • 输出电压（USet）的设置范围

      12 V DC ... 15 V DC (> 12 V DC，限制稳定容量)

    • 额定输出电流（IN） (IN_PMax)

      最大 20 A (PN = 240 W)

    • 额定输出电流（IN） (IN_PMin)

      最大 16.7 A (PN = 200 W)

    • 防短路保护

      是

    • 防空转

      是

    • 振幅因数

      典型值 1.8 (120 V AC)

    • 振幅因数

      典型值 1.8 (230 V AC)

    • 输出功率（PN）

      240 W (240 V AC)

    • 输出功率（PN）

      200 W (100 V AC)

    • 并连

      是，使用二极管可实现功率增加和冗余增加

    • 串连

      是的，用于较高的输出电压

    • 反馈电压电阻

      ≤ 18 V DC

    • 输出端处的过电压保护 (OVP)

      ≤ 18 V DC

    • 残波

      典型值 45 mVSS (额定值)

    • 控制偏差

      < 2 % (负载的变化，静态10 % ... 90 %)

    • 控制偏差

      < 6 % (负载的变化，动态10 % ... 90 %)

    • 控制偏差

      < 0.1 % (输入电压的变化范围为±10 %)

    • 上升时间

      < 100 ms (UOut = 10 % ... 90 %)

    • 最小空载功耗

      < 2 W (120 V AC)

    • 最大空载功耗

      < 2 W (230 V AC)

    • 最小额定负载功耗

      < 25 W (120 V AC)

    • 最大额定负载功率损耗

      < 23 W (230 V AC)

    • 内置保险丝保护

      否

  • 连接数据

    • 输入

    • 位置

      1.x

    • 标识

      1.1 ()，1.2 (L)，1.3 (N)

    • 导线连接

    • 刚性

      0.75 mm² ... 2.5 mm²

    • 柔性

      0.75 mm² ... 2.5 mm²

    • 柔性带没有塑料套管的冷压头

      0.75 mm² ... 2.5 mm²

    • 柔性带配有塑料套管的冷压头

      0.75 mm² ... 2.5 mm²

    • 刚性 (AWG)

      18 ... 14 (Cu)

    • 剥线长度

      6.5 mm

    • 紧固扭矩

      0.5 Nm ... 0.6 Nm

    • 紧固扭矩

      5 lbf-in. ... 7 lbf-in.

    • 螺钉头驱动方式

      开槽 L

    • 输出

    • 位置

      2.x

    • 标识

      2.1，2.2 (+)，2.3，2.4 (-)

    • 导线连接

    • 连接方式

      螺钉连接

    • 刚性

      1.5 mm² ... 2.5 mm²

    • 柔性

      1.5 mm² ... 2.5 mm²

    • 柔性带没有塑料套管的冷压头

      1.5 mm² ... 2.5 mm²

    • 柔性带配有塑料套管的冷压头

      1.5 mm² ... 2.5 mm²

    • 刚性 (AWG)

      16 ... 14 (Cu)

    • 剥线长度

      6.5 mm

    • 紧固扭矩

      0.5 Nm ... 0.6 Nm

    • 紧固扭矩

      5 lbf-in. ... 7 lbf-in.

    • 螺钉头驱动方式

      开槽 L

  • 信号处理

    • LED信号

    • 信号类型

      LED DC OK - 信号状态运行 (UN = 12 V DC，IOut = IN)

    • 功能

      可视化运行状态显示

    • 颜色

      绿色

    • LED熄灭

      无交流输入电源电压 (熄灭)

    • LED呈（绿色），DC OK

      UOUT > 11 V (亮起（绿灯），DC OK)

  • 电气特性
    • 相数

      1

    • 绝缘电压输入／输出

      4 kV AC (类型测试)

    • 绝缘电压输入／输出

      3 kV AC (常规测试)

    • 绝缘电压输入／PE

      3.5 kV AC (类型测试)

    • 绝缘电压输入／PE

      2.4 kV AC (常规测试)

  • 产品属性
    • 产品类型

      电源

    • 产品系列

      ESSENTIAL POWER

    • MTBF (Telcordia SR-332)

      > 4100000 h (25 °C)

    • MTBF (Telcordia SR-332)

      > 2600000 h (40 °C)

    • MTBF (Telcordia SR-332)

      > 2400000 h (45 °C)

    • 绝缘特性

    • 保护等级

      I

    • 污染等级

      2

    • 预期寿命（电解电容器）

    • 电流

      20 A

    • 温度

      40 °C

    • 时间

      29000 h

    • 附加信息

      120 V AC

    • 预期寿命（电解电容器）

    • 电流

      20 A

    • 温度

      30 °C

    • 时间

      59000 h

    • 附加信息

      120 V AC

    • 预期寿命（电解电容器）

    • 电流

      20 A

    • 温度

      40 °C

    • 时间

      38000 h

    • 附加信息

      230 V AC

    • 预期寿命（电解电容器）

    • 电流

      20 A

    • 温度

      30 °C

    • 时间

      77000 h

    • 附加信息

      230 V AC

  • 尺寸

    • 产品尺寸

    • 宽度

      60 mm

    • 高度

      124 mm

    • 深度

      125 mm

    • 安装尺寸

    • 左侧/右侧安装距离

      10 mm / 10 mm

    • 顶部/底部安装距离

      30 mm / 30 mm

  • 安装
    • 安装类型

      DIN导轨安装

    • 组装说明

      可并排安装：水平间距0 mm，垂直间距30 mm

    • 安装位置

      水平DIN导轨NS35，EN60715

  • 材料规格
    • 外壳材料

      金属

    • 外壳材料

      铝（AlMg3）/钢板，镀锌

    • 盖罩型号

      不锈钢

    • 侧边组件类型

      铝

    • 卡脚插销材料

      钢板，镀锌

  • 环境和真实条件

    • 环境条件

    • 保护等级

      IP20

    • 环境温度（运行）

      -20 °C ... 70 °C (衰减 >45°C：2.5%/K)

    • 环境温度（存放/运输）

      -40 °C ... 85 °C

    • 最大高度

      ≤ 5000 m (> 2000 m，衰减: 10 %/1000 m)

    • 气候等级

      3K22（符合EN 60721-3-3标准）

    • 允许的最大相对湿度（运行）

      ≤ 95 % (25 °C 时，无冷凝)

    • 冲击力（运行）

      18 ms，15g，每个空间方向上 (IEC 60068-2-27)

    • 振动（操作）

      10 Hz ... 50 Hz，振幅 ±0.2 mm

    • 振动（操作）

      50 Hz ... 150 Hz，2.3g，90 分钟

    • 温度代码

      T4 (-20 ... +70 °C; > 45 °C, Derating: 2,5 %/K)

  • 标准和规范

    • 过电压类别

    • EN 61010-1

      II (≤ 5000 m)

    • 过电压类别

    • 电气安全

    • 标准标识

      电气安全

    • 标准/规格

      IEC 61010-2-201 (SELV)

    • 测量、控制和实验室设备的安全性

    • 标准标识

      测量、控制和实验室使用的设备的安全

    • 标准/规格

      IEC 61010-1

    • 超低防护电压

    • 标准标识

      超低防护电压

    • 标准/规格

      IEC 61010-1 (SELV)

    • 标准/规格

      IEC 61010-2-201 (PELV)

    • 谐波电流限制标准

    • 标准标识

      谐波电流限制标准

    • 标准/规格

      EN 61000-3-2

  • 认证

    • UL

    • 标识

      UL/C-UL Listed UL 61010-1

    • UL

    • 标识

      UL/C-UL Listed UL 61010-2-201

    • CB体系

    • 标识

      IEC 62368-1:2018

  • 电磁兼容数据
    • 电磁兼容性

      符合2014/30/EU电磁兼容指令

    • 低压指令

      符合低电压指令2014/35/EC

    • 辐射干扰

      噪音干扰符合EN 61000-6-3（住宅和商业）以及EN 61000-6-4（工业）标准的要求

    • 抗噪的电磁兼容要求

      EN 61000-6-2

    • 传导性噪声排放

    • 标准/规范

      EN 55016

    • 标准/规范

      EN 61000-6-3（B类）

    • 噪音排放

    • 标准/规程

      EN 55016

    • 标准/规程

      EN 61000-6-3（B类）

    • 谐波电流

    • 标准/规程

      EN 61000-3-2

    • 标准/规程

      EN 61000-3-2（A类）

    • 频率范围

      0 kHz ... 2 kHz

    • 静电放电

    • 标准/规程

      EN 61000-4-2

    • 静电放电

    • 触点放电

      6 kV (强度测试 3)

    • 空气放电

      8 kV (强度测试 3)

    • 备注

      标准 A

    • 高频电磁场

    • 标准/规程

      EN 61000-4-3

    • 高频电磁场

    • 频率范围

      80 MHz ... 1 GHz

    • 测试场强

      10 V/m (强度测试 3)

    • 频率范围

      1 GHz ... 6 GHz

    • 测试场强

      10 V/m (强度测试 3)

    • 频率范围

      2 GHz ... 3 GHz

    • 测试场强

      1 V/m (强度测试 3)

    • 备注

      标准 A

    • 快速瞬态（脉冲）

    • 标准/规程

      EN 61000-4-4

    • 快速瞬态（脉冲）

    • 输入

      4 kV (强度测试4 - 非对称)

    • 输出

      2 kV (强度测试3 - 非对称)

    • 备注

      标准 A

    • 电涌电压负载（电涌）

    • 标准/规程

      EN 61000-4-5

    • 电涌电压负载（电涌）

    • 输入

      2 kV (强度测试4 - 对称)

    • 输入

      4 kV (强度测试4 - 非对称)

    • 输出

      0.5 kV (强度测试2 - 对称)

    • 输出

      1 kV (强度测试3 - 非对称)

    • 备注

      标准 A

    • 传导干扰

    • 标准/规程

      EN 61000-4-6

    • 传导干扰

    • 输入／输出

      非对称

    • 频率范围

      0.15 MHz ... 80 MHz

    • 备注

      标准 A

    • 电压

      10 V (强度测试 3)

    • 压降

    • 标准/规程

      EN 61000-4-11

    • 电压

      230 V AC

    • 频率

      50 Hz

    • 压降

      70 %

    • 时间段数量

      25 周期

    • 备注

      标准 A

    • 压降

      40 %

    • 时间段数量

      10 周期

    • 备注

      标准 A

    • 压降

      0 %

    • 时间段数量

      1 周期

    • 备注

      标准 A

    • 标准

    • 标准A

      规定限度内的正常操作行为。

    • 标准B

      可通过设备自我恢复的操作性能临时性降级。

    • 标准C

      对操作行为的暂时不利影响，设备可自动校正或通过触发操作元件恢复。
