首页/供电、充电及保护/电涌保护/适用于电源的电涌保护器/3类电涌保护设备
  • 3类电涌保护设备-PLT-SEC-T3-230-FM-UT
  • 3类电涌保护设备-PLT-SEC-T3-230-FM-UT
  • 3类电涌保护设备-PLT-SEC-T3-230-FM-UT
  • 3类电涌保护设备-PLT-SEC-T3-230-FM-UT
  • 3类电涌保护设备-PLT-SEC-T3-230-FM-UT
  • 3类电涌保护设备-PLT-SEC-T3-230-FM-UT
  • 3类电涌保护设备-PLT-SEC-T3-230-FM-UT
  • 3类电涌保护设备-PLT-SEC-T3-230-FM-UT

3类电涌保护设备

PLT-SEC-T3-230-FM-UT

会员价
￥？
认证享优惠&积分兑好礼>>
已售： 1000+
物料号： 2907919
有现货
起订量： 1
预计货期：  实际交期请联系客服

类型 2/3电涌保护装置，包括保护性连接器和采用螺钉连接方式的基座元件。用于内置状态指示灯和遥信的单相电源网络。额定电压: 230 V AC/DC

加入购物车 咨询客服 前往官网查看更多
不得小于包装数1！
商品推荐
  • 产品详情
  • 订购说明
技术参数
  • 产品属性
    • 产品类型

      设备防护

    • 产品系列

      SEC Family

    • IEC 电源系统

      TT

    • IEC 电源系统

      TN-S

    • 类型

      DIN导轨模块，分体式，可分离

    • 位数

      2

    • 电涌保护故障报警

      可视状态指示窗口和远程遥信报警触点

    • 绝缘特性

    • 过电压类别

      III

    • 污染等级

      2

    • IEC 类别

      II / III

    • IEC 类别

      T2 / T3

    • EN类型

      T2 / T3

    • 端口数目

      One

  • 电气特性

    • 指示器/远程信号发送

    • 连接名称

      远程遥信报警触点

    • 切换功能

      转换触点

    • 标称工作电压

      250 V AC

    • 标称工作电压

      125 V DC (200 mA DC)

    • 工作电流

      0.5 A AC

    • 工作电流

      0.5 A DC (75 V DC)

  • 连接数据
    • 连接方式

      螺钉连接

    • 螺纹

      M3

    • 紧固扭矩

      0.5 Nm

    • 柔性导线横截面

      0.2 mm² ... 2.5 mm²

    • 刚性导线横截面

      0.2 mm² ... 4 mm²

    • 可连接导向横截面 AWG

      24 ... 12

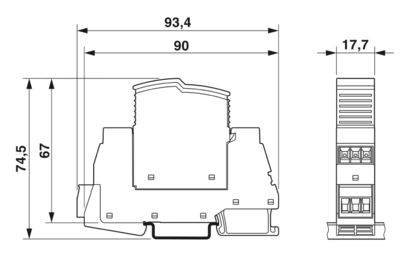

  • 尺寸
    • 宽度

      17.7 mm

    • 高度

      93.4 mm

    • 深度

      74.5 mm (7.5 mm（含DIN导轨）)

    • 水平针距

      1 分区

  • 材料规格
    • 颜色 (针式连接器)

      浅灰 (RAL 7035)

    • 颜色 (基本元件)

      灰色 (RAL 7042)

    • 阻燃等级，符合UL 94

      V-0

    • 材料的CTI值

      600

    • 绝缘材料

      PA 6.6-FR 20 % GF

    • 绝缘材料

      PA 6.6-FR

    • 外壳材料

      PA 6.6-FR 20 % GF

    • 外壳材料

      PA 6.6-FR

  • 保护电路
    • 保护通道

      L-N

    • 保护通道

      L-PE

    • 保护通道

      N-PE

    • 动作方向

      1L-N & N-PE

    • 额定电压 UN

      240 V AC (TN-S)

    • 额定电压 UN

      240 V AC (TT)

    • 额定频率fN

      50 Hz (60 Hz)

    • 最大连续工作电压UC

      264 V AC

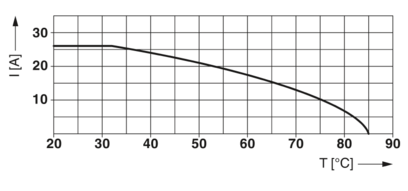

    • 额定负载电流IL

      26 A (30 °C时)

    • 残流IPE

      ≤ 5 µA

    • 待机功耗 PC

      ≤ 26.4 mVA (UREF时)

    • 待机功耗 PC

      ≤ 26.4 mVA (UC时)

    • 基准测试电压UREF

      264 V AC

    • 标称放电电流In（8/20）µs

      5 kA

    • 最大放电电流 Imax (8/20) µs

      10 kA

    • 组合电涌UOC

      6 kV

    • 电压保护水平Up（L-N）

      ≤ 1.25 kV (UOC)

    • 电压保护水平Up（L-N）

      ≤ 1.4 kV (In时)

    • 电压保护水平Up (L-PE)

      ≤ 1.4 kV

    • 电压保护水平Up (N-PE)

      ≤ 1.4 kV

    • UT下的TOV动作（L-N）

      400 V AC (5 秒 / 耐受模式)

    • UT下的TOV动作（L-N）

      457 V AC (120 分钟 / 安全失效模式)

    • UT下的TOV动作（L-PE）

      457 V AC (5 秒 / 耐受模式)

    • UT下的TOV动作（L-PE）

      457 V AC (120 分钟 / 耐受模式)

    • UT下的TOV动作（L-PE）

      1464 V AC (200 毫秒 / 安全失效模式)

    • UT下的TOV动作（N-PE）

      1200 V AC (200 毫秒 / 安全失效模式)

    • 响应时间tA（L-N）

      ≤ 25 ns

    • 响应时间tA（L-PEN）

      ≤ 100 ns

    • 响应时间tA（N-PE）

      ≤ 100 ns

    • 额定短路电流ISCCR

      10 kA AC

    • 最大备用保险丝，带有支线接线

      32 A (gG / B / C)

    • 附加技术数据

    • 额定短路电流ISCCR

      0.25 kA DC (DC支线中没有额外的备用保险丝)

    • 额定短路电流ISCCR

      5 kA DC (用于20 A gG/B后备保护熔断器)

    • 残压Ures (L-N)

      ≤ 1.15 kV (2 kA)

    • 残压Ures (L-N)

      ≤ 1.25 kV (3 kA时)

    • 残压Ures (L-N)

      ≤ 1.1 kV (UOC = 4 kV)

    • 残压Ures (L-PE)

      ≤ 1.1 kV (2 kA)

    • 残压Ures (L-PE)

      ≤ 1.1 kV (3 kA时)

    • 残压Ures (L-PE)

      ≤ 1.2 kV (UOC = 4 kV)

    • 残压Ures (N-PE)

      ≤ 1.1 kV (2 kA)

    • 残压Ures (N-PE)

      ≤ 1.1 kV (3 kA时)

    • 残压Ures (N-PE)

      ≤ 1.2 kV (UOC = 4 kV)

    • 最大连续工作电压UC

      275 V AC

    • 最大连续工作电压UC

      240 V DC

    • 保护通道

      (DC+) - (DC-)

    • 保护通道

      (DC+/DC-) - PE

    • IEC测试分类（根据IEC 61643-21）

      D1

    • 冲击耐受力（导线-导线）

      D1 - 500 A

    • 冲击耐受力（线-地）

      D1 - 500 A

    • 脉冲放电电流Iimp (10/350) µs（线芯-线芯）

      0.5 kA

    • 脉冲放电电流Iimp (10/350) µs（线芯-地）

      0.5 kA

  • 环境和真实条件

    • 环境条件

    • 保护等级

      IP20

    • 环境温度（运行）

      -40 °C ... 80 °C

    • 环境温度（存放/运输）

      -40 °C ... 80 °C

    • 海拔

      ≤ 2000 m (遥信触点工作电压 ≤ 250 V)

    • 海拔

      ≤ 6000 m (遥信触点工作电压 ≤ 150 V)

    • 允许湿度（运行）

      5 % ... 95 %

    • 冲击力（运行）

      30g (半正弦 / 11 ms/ 3x ±X，±Y， ±Z)

    • 振动（操作）

      5g (5 ... 500 Hz / 2.5 h / X, Y, Z)

  • 认证

    • UL规格

    • 最大持续工作电压MCOV

      264 V AC

    • 最大持续工作电压MCOV

      240 V DC

    • 额定放电电流 In

      5 kA

    • 保护通道

      L-N

    • 保护通道

      L-G

    • 保护通道

      N-G

    • 保护通道

      (DC+) - (DC-)

    • 保护通道

      (DC+) - G

    • 保护通道

      (DC-) - G

    • 额定电压

      240 V DC

    • 额定负载电流IL

      20 A

    • 电源分配系统

      Single phase

    • 电源分配系统

      DC

    • 额定频率

      50/60 Hz

    • 实测限制电压 MLV（L-N）

      1150 V

    • 实测限制电压 MLV (L-G)

      1180 V

    • 实测限制电压 MLV（N-G）

      1180 V

    • SPD型号

      4CA

    • UL指示器/遥信

    • 工作电压

      250 V AC (0.5 A)

    • 直流工作电压

      24 V DC (2 A)

    • 直流工作电压

      48 V DC (1 A)

    • UL连接数据

    • 紧固扭矩

      4.4 lbf-in.

    • 可连接导向横截面 AWG

      16 ... 12

  • 标准和规范
    • 标准/规格

      IEC 61643-11

    • 注意事项

      2011

    • EN 61643-11

    • 标准/规格

      EN 61643-11

    • 注意事项

      2012

  • 安装
    • 安装类型

      DIN导轨： 35 mm
