首页/供电、充电及保护/电涌保护/适用于MCR技术和信号的电涌保护器/电涌保护器
  • 电涌保护器-TTC-6P-3-APL-EX-24DC-UT-I
  • 电涌保护器-TTC-6P-3-APL-EX-24DC-UT-I
  • 电涌保护器-TTC-6P-3-APL-EX-24DC-UT-I
  • 电涌保护器-TTC-6P-3-APL-EX-24DC-UT-I
  • 电涌保护器-TTC-6P-3-APL-EX-24DC-UT-I
  • 电涌保护器-TTC-6P-3-APL-EX-24DC-UT-I

电涌保护器

TTC-6P-3-APL-EX-24DC-UT-I

会员价
￥？
认证享优惠&积分兑好礼>>
已售： 1000+
物料号： 1635587
无现货
起订量： 1
预计货期：  实际交期请联系客服

电涌保护，由保护插头和基本元件组成，集成有用于3线制Ex i信号回路的状态指示灯。用于高频应用。专用气体放电管保护电路。用于带电缆屏蔽的两线制以太网系统（APL、2-WISE）和符合FISCO概念的现场总线系统（例如PROFIBUS PA）。可用于高达SIL 3的安全相关电路。

加入购物车 咨询客服 前往官网查看更多
不得小于包装数1！
商品推荐
  • 产品详情
  • 订购说明
技术参数
  • 产品属性
    • 产品类型

      测量和控制技术的电涌保护

    • 产品系列

      TERMITRAB complete

    • IEC 类别

      C1

    • IEC 类别

      C2

    • IEC 类别

      C3

    • IEC 类别

      D1

    • 类型

      DIN导轨模块，分体式，可分离

    • 绝缘特性

    • 过电压类别

      III

    • 污染等级

      2

  • 电气特性
    • 额定电压 UN

      24 V DC

  • 连接数据
    • 连接方式

      螺钉连接

    • 螺纹

      M3

    • 紧固扭矩

      0.5 Nm ... 0.6 Nm

    • 柔性导线横截面

      0.2 mm² ... 2.5 mm²

    • 刚性导线横截面

      0.2 mm² ... 4 mm²

    • 可连接导向横截面 AWG

      24 ... 12

  • Ex数据
    • 标识

      2 WISE辅助设备

    • 最大内部电容Ci

      可忽略

    • 最大内部电感Li

      可忽略

    • 最大输入电流 Ii

      1 A (T4 / -40 °C ... +85 °C)

    • 最大输入电流 Ii

      1 A (T6 / -40 °C ... +70 °C)

    • 最大输入电压 Ui

      30 V DC

    • 环境温度（运行）

      -40 °C ... 85 °C (T4)

    • 环境温度（运行）

      -40 °C ... 70 °C (T6)

  • 尺寸
    • 宽度

      6.2 mm +0.1 mm

    • 高度

      105.8 mm

    • 深度

      100 mm (7.5 mm（含DIN导轨）)

  • 材料规格
    • 颜色

      蓝色 (RAL 5015)

    • 阻燃等级，符合UL 94

      V-0

    • 绝缘材料

      PBT

    • 外壳材料

      PBT

  • 机械特性

    • 机械参数

    • 开口式侧板

      否

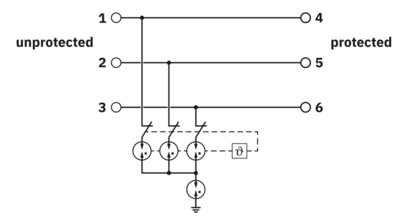

  • 保护电路
    • 动作方向

      Line-Line & Line-Signal Ground/Shield & Signal Ground/Shield-Earth Ground

    • 最大连续工作电压UC

      30 V DC

    • UC时，有效工作电流IC

      ≤ 1 µA

    • 残流IPE

      ≤ 1 µA

    • 额定放电电流In（8/20）µs（线芯-地）

      5 kA

    • 脉冲放电电流Iimp (10/350) µs（线芯-地）

      0.5 kA

    • 总放电电流ITotal (8/20) µs

      10 kA

    • 电压保护水平Up（线-地）

      < 1000 V (C1 - 1 kV / 500 A)

    • 电压保护水平Up（线-地）

      < 1300 V (C2 - 10 kV / 5 kA)

    • 电压保护水平Up（线-地）

      < 1300 V (C3 - 100 A)

    • 响应时间tA（线芯-地）

      ≤ 100 ns

    • 输入衰减aE，对称。

      < 0.1 dB (≤ 20 MHz / 100 Ω)

    • 输入衰减aE，对称。

      < 1 dB (≤ 220 MHz / 100 Ω)

    • 截止频率fg（3 dB），100 Ω对称系统

      > 250 MHz

    • 电容（线芯-地）

      < 13 pF

    • 每条路径的电阻

      < 0.1 Ω ±20 %

    • 电涌保护故障报警

      带可视状态指示窗口

    • 需要的最大备用保险丝

      3.15 A (FF)

    • 冲击耐受力（线-地）

      C1 - 1 kV / 500 A

    • 冲击耐受力（线-地）

      C2 - 10 kV / 5 kA

    • 冲击耐受力（线-地）

      C3 - 100 A

    • 冲击耐受力（线-地）

      D1 - 500 A

    • 脉冲复位时间（导线-接地）

      ≤ 500 ms

  • 环境和真实条件

    • 环境条件

    • 保护等级

      IP20

    • 环境温度（运行）

      -40 °C ... 85 °C

    • 环境温度（存放/运输）

      -40 °C ... 85 °C

    • 海拔

      ≤ 2000 m (amsl)

    • 允许湿度（运行）

      5 % ... 95 %

  • 认证

    • 一致性/认证

    • UL，美国／加拿大

      Class I, Div. 2

  • 标准和规范
    • 标准/规格

      EN/IEC 60079-0

    • 注意事项

      2018

    • 标准/规格

      EN 60079-11

    • 注意事项

      2012

    • 标准/规格

      CLC TS 60079-47

    • 注意事项

      2021

    • 标准/规格

      EN 61643-21

    • 注意事项

      2001 + A1:2009 + A2:2013

    • 标准/规格

      IEC 60079-0

    • 注意事项

      2017

    • 标准/规格

      IEC 60079-11

    • 注意事项

      2011

    • 标准/规格

      IEC/TS 60079-47

    • 注意事项

      2021

    • 标准/规格

      IEC 61643-21

    • 注意事项

      2000 + 勘误 2001 + A1:2008, 修改 + A2:2012

  • 安装
    • 安装类型

      DIN导轨: TH 35 - 7.5 mm
