首页/连接/接线端子/配线板/电位分配端子

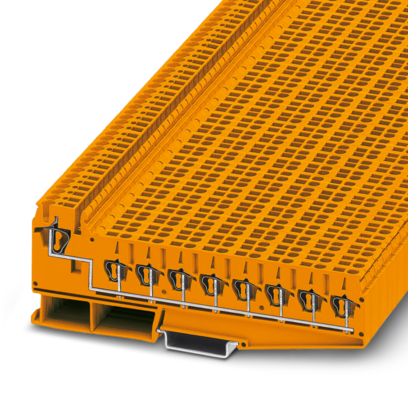

  • 电位分配端子-ZPV 1,5/2,5 (8/1) OG
  • 电位分配端子-ZPV 1,5/2,5 (8/1) OG

电位分配端子

ZPV 1,5/2,5 (8/1) OG

会员价
￥？
认证享优惠&积分兑好礼>>
已售： 1000+
物料号： 3031048
无现货
起订量： 1
预计货期：  实际交期请联系客服

电位分配端子， 标称工作电压: 500 V， 额定电流: 24 A， 接线方式: 回拉式弹簧连接， 第1层左边连接， 额定接线容量: 2.5 mm²， 横截面: 0.14 mm² - 4 mm²， 接线方式: 回拉式弹簧连接， 第1层右边连接， 额定接线容量: 1.5 mm²， 横截面: 0.14 mm² - 2.5 mm²， 安装: NS 35/7,5， NS 35/15， 颜色: 橙色

加入购物车 咨询客服 前往官网查看更多
不得小于包装数1！
商品推荐
  • 产品详情
  • 订购说明
技术参数
  • 产品属性
    • 产品类型

      电位分配模块

    • 连接量

      2

    • 行数

      2

    • 电位

      8

    • 绝缘特性

    • 过电压类别

      III

    • 污染等级

      3

  • 电气特性
    • 额定浪涌电压

      6 kV

    • 额定条件下的最大功耗

      0.77 W

  • 连接数据
    • 每层的连接数量

      2

    • 额定横截面

      2.5 mm²

    • 第1层左边连接

    • 剥线长度

      10 mm

    • 塞规

      A3

    • 连接符合标准

      IEC 60947-7-1

    • 刚性导线横截面

      0.14 mm² ... 4 mm²

    • 横截面 AWG

      26 ... 12 (按IEC标准修订)

    • 柔性导线横截面

      0.14 mm² ... 2.5 mm²

    • 导线横截面，柔性[AWG]

      26 ... 14 (按IEC标准修订)

    • 柔性导线横截面（套管不带塑料绝缘管）

      0.14 mm² ... 2.5 mm²

    • 柔性导线横截面（带塑料绝缘管的套管）

      0.14 mm² ... 2.5 mm²

    • 柔性导线横截面（具有相同横截面的2根导线，带TWIN套管和塑料套管）

      0.5 mm²

    • 标称电流

      24 A

    • 最大负载电流

      24 A (当连接截面积为4 mm²的导线时)

    • 额定电压

      500 V

    • 额定横截面

      2.5 mm²

    • 第1层右边连接

    • 剥线长度

      10 mm

    • 塞规

      A1

    • 连接符合标准

      IEC 60947-7-1

    • 刚性导线横截面

      0.14 mm² ... 2.5 mm²

    • 横截面 AWG

      26 ... 16 (按IEC标准修订)

    • 柔性导线横截面

      0.14 mm² ... 1.5 mm²

    • 柔性导线横截面（套管不带塑料绝缘管）

      0.14 mm² ... 1.5 mm²

    • 柔性导线横截面（带塑料绝缘管的套管）

      0.14 mm² ... 1.5 mm²

    • 标称电流

      17.5 A

    • 最大负载电流

      17.5 A

    • 额定电压

      500 V

    • 额定横截面

      1.5 mm²

  • 尺寸
    • 宽度

      5.2 mm

    • 端板宽度

      2 mm

    • 高度

      141 mm

    • NS 35/7,5深度

      51 mm

    • NS 35/15深度

      58.5 mm

  • 材料规格
    • 颜色

      橙色 (RAL 2003)

    • 阻燃等级，符合UL 94

      V0

    • 绝缘材料组

      I

    • 绝缘材料

      PA

  • 机械特性

    • 机械参数

    • 开口式侧板

      是

  • 环境和真实条件

    • 环境条件

    • 环境温度（运行）

      -60 °C ... 105 °C (最高短期工作温度，电气特性相对温度。)

    • 环境温度（存放/运输）

      -25 °C ... 60 °C (短期内（不超过24  小时），-60 °C到+70 °C)

    • 环境温度（组装）

      -5 °C ... 70 °C

    • 环境温度（执行）

      -5 °C ... 70 °C

    • 允许湿度（存放/运输）

      30 % ... 70 %

  • 标准和规范
    • 连接符合标准

      IEC 60947-7-1

    • 连接符合标准

      IEC 60947-7-1

  • 安装
    • 安装类型

      NS 35/7,5

    • 安装类型

      NS 35/15
