  • 插拔式连接器-ZEC 1,5/ 5-ST-7,5C2,5 R1,5NZX5
  • 插拔式连接器-ZEC 1,5/ 5-ST-7,5C2,5 R1,5NZX5

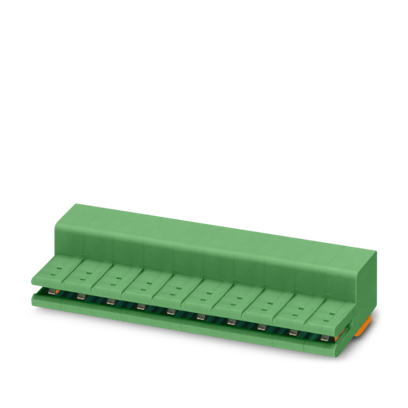

插拔式连接器

ZEC 1,5/ 5-ST-7,5C2,5 R1,5NZX5

会员价
￥？
认证享优惠&积分兑好礼>>
已售： 1000+
物料号： 1998179
无现货
起订量： 50
预计货期：  实际交期请联系客服

PCB直连插头， 额定横截面: 1.5 mm²， 颜色: 绿色， 额定电流: 10 A， 额定电压(III/2): 630 V， 触点表面: Sn， 触点类型: 孔式插头， 电位数: 5， 行数: 1， 位数: 5， 连接量: 5， 产品系列: ZEC 1,5/..-ST， 针距: 7.5 mm， 接线方式: 回拉式弹簧连接， 安装: 直插式， 导线／PCB连接方向: 0 °， 插拔系统: ZEC， 互锁: 卡接锁紧， 安装方式: 锁紧法兰， 包装类型: 纸箱包装

加入购物车 咨询客服 前往官网查看更多
不得小于包装数1！
商品推荐
  • 产品详情
  • 订购说明
技术参数
  • 产品属性
    • 产品类型

      PCB直连插头

    • 产品系列

      ZEC 1,5/..-ST

    • 产品线

      COMBICON Connectors S

    • 位数

      5

    • 针距

      7.5 mm

    • 连接量

      5

    • 行数

      1

    • 电位数目

      5

    • 安装法兰

      不带

  • 电气特性

    • 特性

    • 额定电流IN

      10 A

    • 额定电压 UN

      630 V

    • 接触电阻

      1.2 mΩ

    • 额定电压(III/3)

      400 V

    • 额定电涌电压(III/3)

      6 kV

    • 额定电压(III/2)

      630 V

    • 额定电涌电压(III/2)

      6 kV

    • 额定电压 (II/2)

      1000 V

    • 额定电涌电压(II/2)

      6 kV

  • 连接数据

    • 连接技术

    • 类型

      直接插拔式连接器

    • 连接器系统

      ZEC

    • 额定横截面

      1.5 mm²

    • 触点类型

      孔式插头

    • 互锁

    • 锁定类型

      卡接锁紧

    • 安装法兰

      锁紧法兰

    • 导线连接

    • 连接方式

      回拉式弹簧连接

    • 导线连接方向与拔插方向的夹角

      0 °

    • 刚性导线横截面

      0.2 mm² ... 1.5 mm²

    • 柔性导线横截面

      0.2 mm² ... 1.5 mm²

    • 可连接导向横截面 AWG

      24 ... 16

    • 柔性导线横截面，带不含绝缘套管的冷压头

      0.25 mm² ... 1.5 mm²

    • 柔性导线横截面，带套管，带塑料绝缘套管

      0.25 mm² ... 1.5 mm²

    • 2根具有相同横截面的导线，柔性，带TWIN套管及塑料套管

      0.5 mm² ... 0.5 mm²

    • 剥线长度

      7 mm

    • 不带绝缘颈环的套管的规格

    • 推荐的压接工具

      1212034 CRIMPFOX 6

    • 带绝缘颈环的套管的规格

    • 推荐的压接工具

      1212034 CRIMPFOX 6

  • 安装
    • 安装类型

      直插式

  • 材料规格

    • 材料数据 - 联系方法

    • 注意事项

      符合WEEE/RoHS，根据IEC 60068-2-82/JEDEC JESD 201的要求没有晶须

    • 接触件材料

      CU合金

    • 表面特性

      热浸镀锡

    • 接线点金属表面（顶层）

      锡 (4 - 8 µm Sn)

    • 触点区域金属表面（顶层）

      锡 (4 - 8 µm Sn)

    • 材料数据 - 壳体

    • 颜色 (外壳)

      绿色 (6021)

    • 绝缘材料

      PA

    • 绝缘材料组

      I

    • CTI符合IEC 60112

      600

    • 阻燃等级，符合UL 94

      V0

    • 符合EN 60695-2-12标准的灼热丝可燃性指数GWFI

      850

    • 符合EN 60695-2-13标准的灼热丝起燃性温度GWIT

      775

    • 符合EN 60695-10-2标准的球压试验温度

      125 °C

  • 说明
    • 操作注意事项

      依据IEC 61984标准，COMBICON连接器不具备开关功能（COC）。在指定用途中，不得带电或载荷插拔。

  • 尺寸
    • 针距

      7.5 mm

    • 高度

      18 mm

  • 机械测试

    • 导线损坏和松动测试

    • 规格

      IEC 60999-1:1990-05

    • 结果

      已通过测试

    • 重复连接和断开连接

    • 规格

      IEC 60999-1:1990-05

    • 结果

      已通过测试

    • 拉伸测试

    • 规格

      IEC 60999-1:1990-05

    • 导线横截面／导线类型／牵引力设定值／实际值

      0.2 mm² / 刚性 / > 10 N

    • 导线横截面／导线类型／牵引力设定值／实际值

      0.2 mm² / 柔性 / > 10 N

    • 导线横截面／导线类型／牵引力设定值／实际值

      1.5 mm² / 刚性 / > 40 N

    • 导线横截面／导线类型／牵引力设定值／实际值

      1.5 mm² / 柔性 / > 40 N

    • 插入/拔出力

    • 结果

      已通过测试

    • 周期数

      20

    • 每个接线位的插入强度约

      6 N

    • 每个接线位的拔出强度约

      3 N

    • 抗擦抹性

    • 规格

      IEC 60068-2-70:1995-12

    • 结果

      已通过测试

    • 外观检查

    • 规格

      IEC 60512-2:1985-00

    • 结果

      已通过测试

    • 尺寸检查

    • 规格

      IEC 60512-2:1985-00

    • 结果

      已通过测试

  • 电气测试

    • 温度测试 | 测试组C

    • 规格

      IEC 60512-5-1:2002-02

    • 已测芯数

      12

    • 绝缘电阻

    • 规格

      IEC 60512-2:1985-00

    • 绝缘电阻，相邻接线位

      1012 Ω

    • 电气间隙和爬电距离 |

    • 规格

      IEC 60664-1:2007-04

    • 绝缘材料组

      I

    • 比较跟踪指标（IEC 60112）

      CTI 600

    • 额定绝缘电压 (III/3)

      400 V

    • 额定电涌电压 (III/3)

      6 kV

    • 最小电气间隙值 – 不均匀电场 (III/3)

      5.5 mm

    • 最小爬电距离(III/3)

      5.5 mm

    • 额定绝缘电压 (III/2)

      630 V

    • 额定电涌电压(III/2)

      6 kV

    • 最小电气间隙值 – 不均匀电场 (III/2)

      5.5 mm

    • 最小爬电距离(II/2)

      5.5 mm

    • 额定绝缘电压 (II/2)

      1000 V

    • 额定过电压 (II/2)

      6 kV

    • 最小电气间隙值 – 不均匀电场 (II/2)

      5.5 mm

    • 最小爬电距离(II/2)

      5.5 mm

  • 环境和真实条件

    • 振动测试

    • 规格

      IEC 60068-2-6:1995-03

    • 频率

      10 - 150 - 10 Hz

    • 扫描速率

      1倍频程/分钟

    • 振幅

      0.35 mm (10 Hz ... 60.1 Hz)

    • 加速度

      5g (60.1 Hz ... 150 Hz)

    • 每轴的测试周期

      2.5 h

    • 测试方向

      X-, Y- 与 Z-轴

    • 耐久性测试

    • 规格

      IEC 60512-5:1992-08

    • 体积电阻 R1

      1.2 mΩ

    • 体积电阻 R2

      1.5 mΩ

    • 插入／拔出周期

      20

    • 气候测试

    • 规格

      ISO 6988:1985-02

    • 腐蚀应力

      0.2 dm3的SO2 气体通入容量300 dm3的箱体，温度40°C，1周期

    • 热应力

      100 °C/168  h

    • 大功率频率耐受电压

      3.31 kV

    • 环境条件

    • 环境温度（运行）

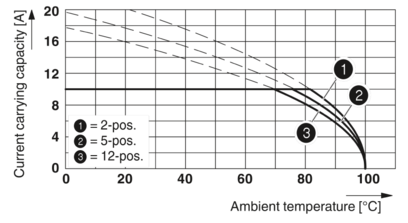

      -40 °C ... 100 °C (取决于衰减曲线)

    • 环境温度（存放/运输）

      -40 °C ... 70 °C

    • 相对湿度（存放/运输）

      30 % ... 70 %

    • 环境温度（组装）

      -5 °C ... 100 °C

  • 包装规格
    • 包装类型

      纸箱包装
