首页/其他/其他/其他/数据电缆
  • 数据电缆-VS-OE-OE-94B-100,0
  • 数据电缆-VS-OE-OE-94B-100,0

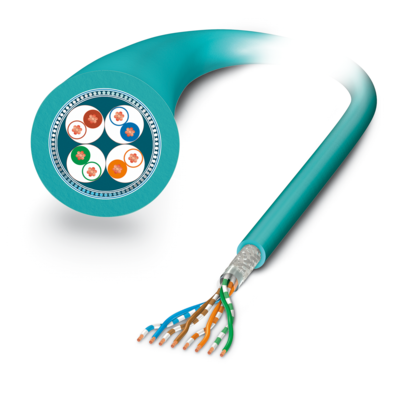

数据电缆

VS-OE-OE-94B-100,0

会员价
￥？
认证享优惠&积分兑好礼>>
已售： 1000+
物料号： 1416567
无现货
起订量： 1
预计货期：  实际交期请联系客服

按米供货， 数据电缆， Ethernet CAT5 (1 Gbps)， 屏蔽， PUR 无卤素， 水蓝 RAL 5021， 8-线芯 (4x2xAWG26/7，SF/UTP)， 颜色 单芯: 白色/蓝色-蓝色、白色/橙色-橙色、白色/绿色-绿色、白色/棕色-棕色， 电缆长度: 100 m

加入购物车 咨询客服 前往官网查看更多
不得小于包装数1！
商品推荐
  • 产品详情
  • 订购说明
技术参数
  • 产品属性
    • 产品类型

      数据电缆按米供货

    • 应用

      标准

    • 传感器类型

      Ethernet

    • 位数

      8

    • 屏蔽

      有

  • 电气特性
    • 传输介质

      铜缆

  • 接口
    • 信号类型/分类

      Ethernet CAT5 (IEC 11801:2002)， 1 Gbps

  • 电缆/电线
    • 电缆长度

      100 m

    • 以太网柔性CAT5，4对 [94B]

    • 电缆重量

      47 kg/km

    • UL AWM

      20963 (80°C/30 V)

    • 位数

      8

    • 屏蔽

      有

    • 光缆类型

      以太网柔性CAT5，4对 [94B]

    • 导线结构

      4x2xAWG26/7，SF/UTP

    • 信号运行时间

      5.3 ns/m

    • 导线结构 信号线

      7x 0.16 mm

    • AWG，信号线

      26

    • 导线横截面

      4x 2x 0.14 mm²

    • 线径，包括绝缘层

      0.96 mm

    • 电缆外径

      6.40 mm ±0.2 mm

    • 外护套，材料

      PUR

    • 外护套，颜色

      水蓝 RAL 5021

    • 导线材料

      铜质绞合线

    • 导线绝缘材料

      发泡聚乙烯

    • 单线，颜色

      白色/蓝色-蓝色、白色/橙色-橙色、白色/绿色-绿色、白色/棕色-棕色

    • 厚度，外部护套

      1.05 mm

    • 双绞线

      2根线为一对

    • 总绞线

      4对线芯

    • 光缆屏蔽盖板

      70 %

    • 绝缘电阻

      ≥ 5 GΩ*km

    • 耦合电阻

      ≤ 100.00 mΩ/m (10 MHz)

    • 回路电阻

      ≤ 290.00 Ω/km

    • 波阻抗

      100 Ω ±5 Ω (100 MHz)

    • 电缆容量

      48 nF/km (1 kHz)

    • 额定电压，电缆

      ≤ 100 V

    • 线芯测试电压／线芯

      700 V (50 Hz，1 min)

    • 线芯测试电压／屏蔽

      700.00 V (50 Hz，1 min)

    • 最小弯曲半径，固定安装

      4 x D

    • 最小弯曲半径，活动安装

      8 x D

    • 最小弯曲半径，固定式安装

      26 mm

    • 最小弯曲半径，移动式安装

      52 mm

    • 拉伸强度

      ≤ 100 N

    • 近端串扰衰减 (NEXT)

      71.3 dB (1 MHz)

    • 近端串扰衰减 (NEXT)

      62.3 dB (4 МHz)

    • 近端串扰衰减 (NEXT)

      56.3 dB (10 MHz)

    • 近端串扰衰减 (NEXT)

      53.2 dB (16 MHz)

    • 近端串扰衰减 (NEXT)

      51.8 dB (20 МHz)

    • 近端串扰衰减 (NEXT)

      48.9 dB (31.25 МHz)

    • 近端串扰衰减 (NEXT)

      44.4 dB (62.5 МHz)

    • 近端串扰衰减 (NEXT)

      41.3 dB (100 MHz)

    • 功率总和近端串扰衰减 (PSNEXT)

      62.3 dB (1 MHz)

    • 功率总和近端串扰衰减 (PSNEXT)

      53.3 dB (4 МHz)

    • 功率总和近端串扰衰减 (PSNEXT)

      47.3 dB (10 MHz)

    • 功率总和近端串扰衰减 (PSNEXT)

      44.2 dB (16 MHz)

    • 功率总和近端串扰衰减 (PSNEXT)

      42.8 dB (20 МHz)

    • 功率总和近端串扰衰减 (PSNEXT)

      39.9 dB (31.25 МHz)

    • 功率总和近端串扰衰减 (PSNEXT)

      35.4 dB (62.5 МHz)

    • 功率总和近端串扰衰减 (PSNEXT)

      32.3 dB (100 MHz)

    • 回波损耗 (RL)

      23 dB (4 МHz)

    • 回波损耗 (RL)

      24.1 dB (8 МHz)

    • 回波损耗 (RL)

      25 dB (10 MHz)

    • 回波损耗 (RL)

      25 dB (16 MHz)

    • 回波损耗 (RL)

      25 dB (20 МHz)

    • 回波损耗 (RL)

      23.6 dB (31.25 МHz)

    • 回波损耗 (RL)

      21.5 dB (62.5 МHz)

    • 回波损耗 (RL)

      20.1 dB (100 MHz)

    • 屏蔽衰减

      3.2 dB (1 MHz)

    • 屏蔽衰减

      6 dB (4 МHz)

    • 屏蔽衰减

      9.5 dB (10 MHz)

    • 屏蔽衰减

      12.1 dB (16 MHz)

    • 屏蔽衰减

      13.6 dB (20 МHz)

    • 屏蔽衰减

      17.1 dB (31.25 МHz)

    • 屏蔽衰减

      24.8 dB (62.5 МHz)

    • 屏蔽衰减

      32 dB (100 MHz)

    • 无卤素

      符合IEC 60754-1

    • 阻燃

      符合IEC 60332-1-2

    • 阻油性

      符合EN 60811-2-1

    • 环境温度（运行）

      -40 °C ... 80 °C (电缆，固定式安装)

    • 环境温度（运行）

      -20 °C ... 80 °C (电缆，活动式安装)

    • 环境温度（安装）

      -20 °C ... 80 °C
